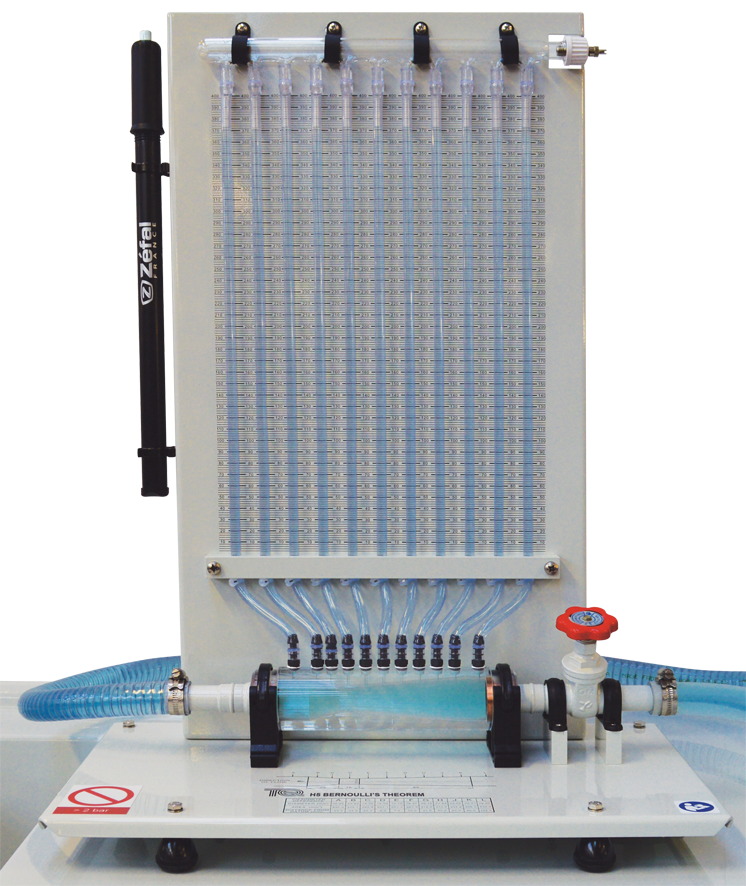

半透明樹脂製ベンチュリ管画像 |
|
| クリックすると画像が拡大します |
| |
| |

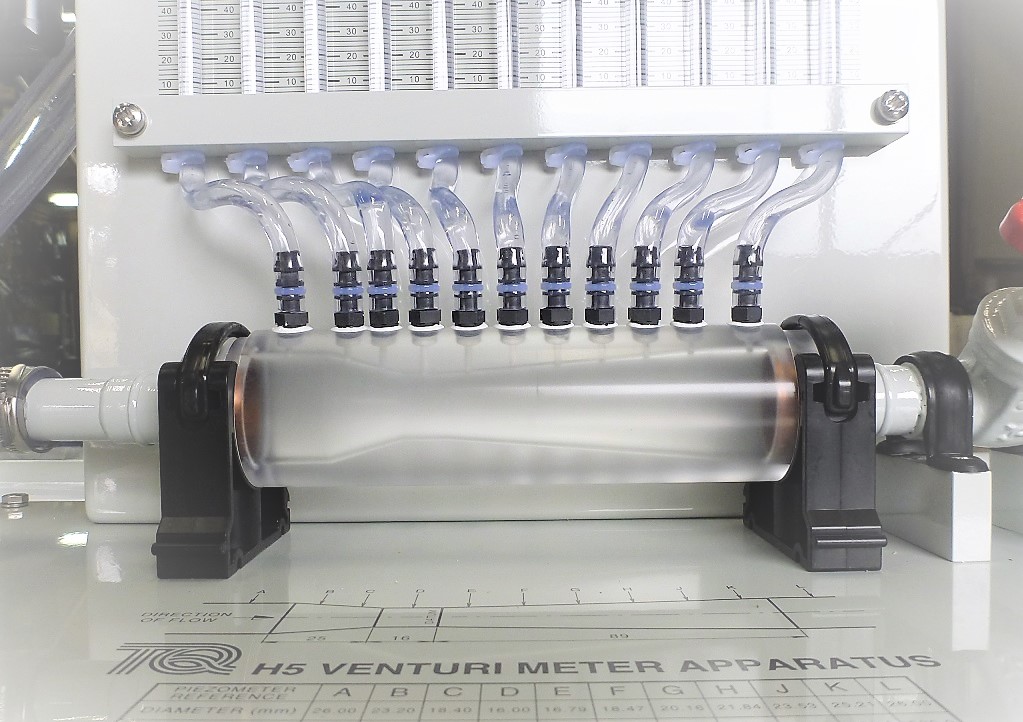

装置は横型の透明樹脂製ベンチュリ管と排出口に取り付けられた流量調整バルブ、11本の圧力計測用マノメータチューブで構成され、ベンチュリ管に沿った11ヶ所の圧力を計測し、異なる流量から流量係数を算出します。各マノメータは上部ヘッドへつながり、エアバルブ操作で水頭レベルを調整できます。
実験には、水供給及び流量計測用のH1Fハイドロリックベンチ（別売）が必要となります。 |
| |
| |
【実験項目】
 ベンチュリ管に沿った静圧分布の測定
理論値と実験値の比較
ベルヌーイの定理、異なる流速と流量係数の算出 |
| |
| |
| H5 仕様 |
|
| 寸法・重量 |
：W720 x D300 x H650mm 約15kg |
| ベンチュリ管寸法 |
：出入り口直径26mm、絞り部直径16mm |
| ベンチュリ管素材 |
：透明樹脂 |
| 最大流量 |
：27L/min |
| マノメータチューブ |
：11本 |
| マノメータ目盛 |
：長さ0-400mm、最小1mm |
| 付属品 |
：マノメータ水レベル調整用手動ポンプ
水理実験用ソフト（HDMS） |
|
| |
| |
|
|

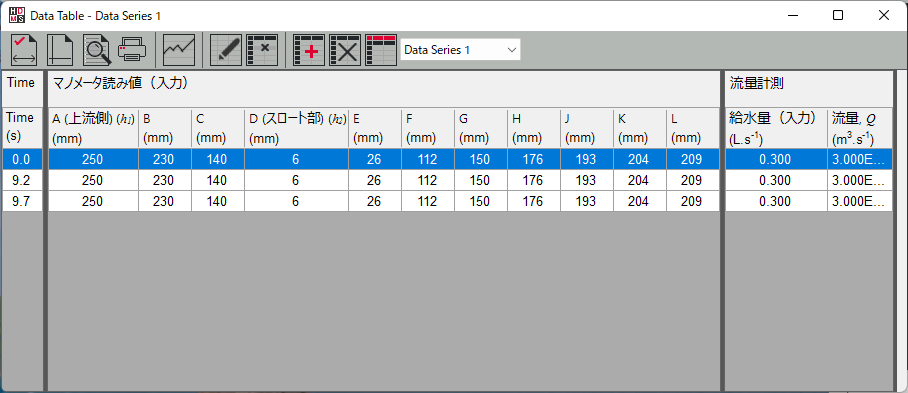

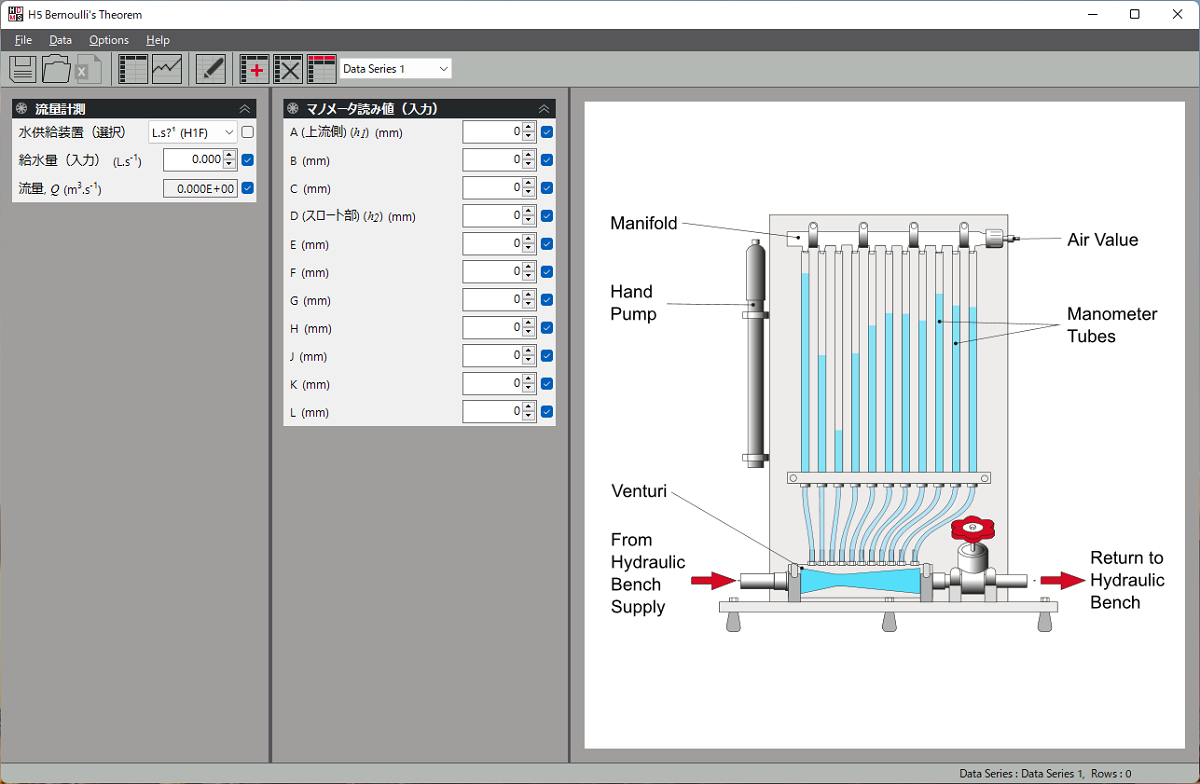

HDMS 水理実験用ソフト参考画面（付属品））
実験データと手動で入力、記録するためのシンプルなソフトウェアが付属されます。HDMSソフト概要サイトへ |
| |
| |
| |
| 必須装置（別売） |
| H1F |
ハイドロリックベンチ |
貯水タンクとポンプ、流量計で構成
実験装置へ水を循環供給し、その水量をデジタル表示します。 |
|
 |
| |

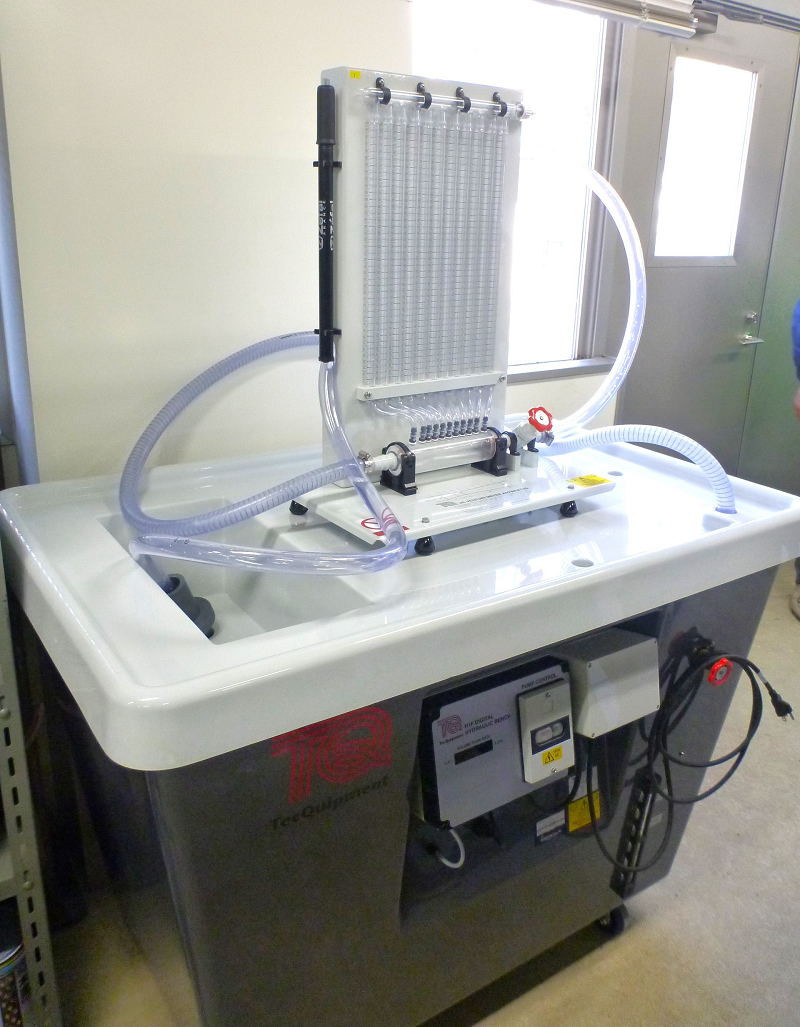

別売りのH1Fハイドロリックベンチ上に設置した写真 |
|
|
| |
 |
 |

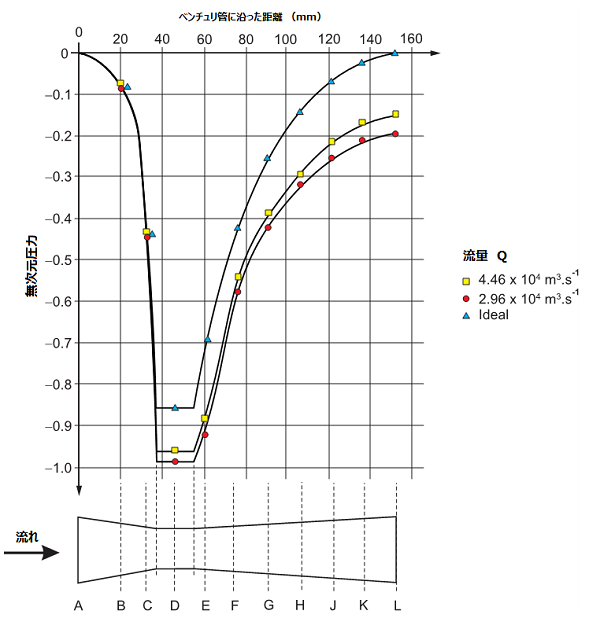

| 圧力分布参考図 |

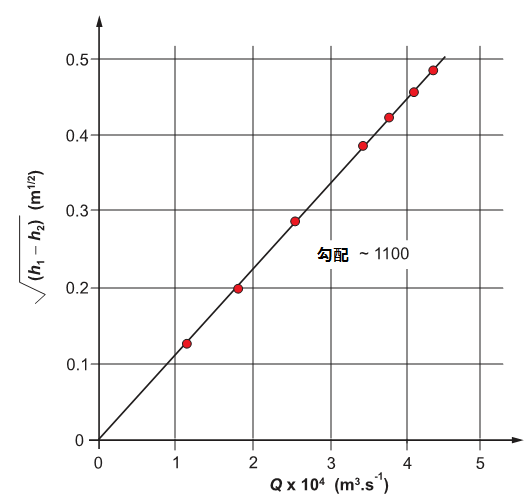

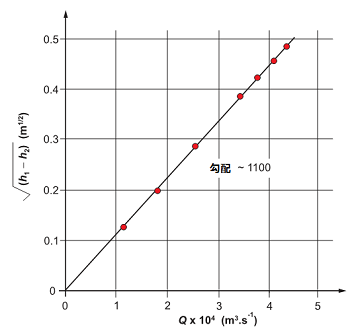

流量係数の算出-参考グラフ |
|
| |
| |
| |
| |
|
|
