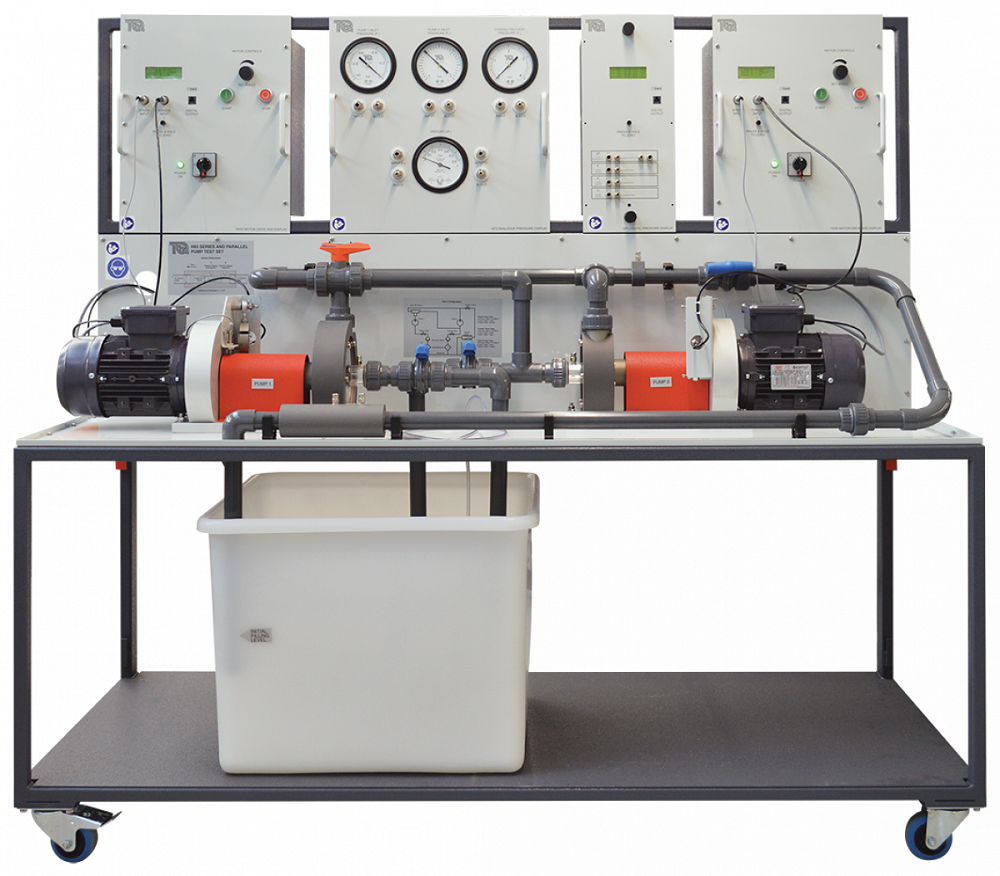

H83 直列と並列渦巻ポンプ実験装置
Two-Stage (Series and Parallel) Pumps
TecQuipment社 水理工学実験装置サイトへ



上記写真には、別売りのAP2が含まれています
クリックすると画像が拡大します

渦巻ポンプを1台又は、2台(直列又は並列に接続)使用し、動作特性を広範囲に実験、研究するための装置です。
速度可変モータ2台が内部観察可能なそれぞれのポンプを作動し、水槽から水を汲み上げ、ストレーナとバルブ、ベンチュリ管を経由して水槽へ戻る循環式装置です。羽根車(インペラ)部は観察できるように透明カバー仕様になっています。ポンプの回転速度(rev/min)とトルク(N.m)、出力(W)、ベンチュリ管の差圧(△P)、ポンプ出入り口圧力がデジタル表示され、バルブ調整により動作条件を変えた幅広い実験が可能です。

また、オプションのデータ自動収集システムVDAS(別売)を利用して、各種データをリアルタイムにPC(別売)に収集・解析することができます。


【実験項目】
渦巻ポンプの動作特性
無次元動作特性
ベンチュリ管による流量測定
キャビテーションの実演
直列・並列渦巻ポンプの動作

H83 仕様
寸法・重量 :W1700 x D600 x H1600mm  約160kg
インペラ直径 :114mm
最大流量 :約2L/s
最大吐出圧力 :約120kPa  揚程12m
最大回転数 :約2800rev/min
電源 :単相AC200V 3kWx2(6kW) 50/60Hz
  :単相AC100-200V 1A 50/60Hz

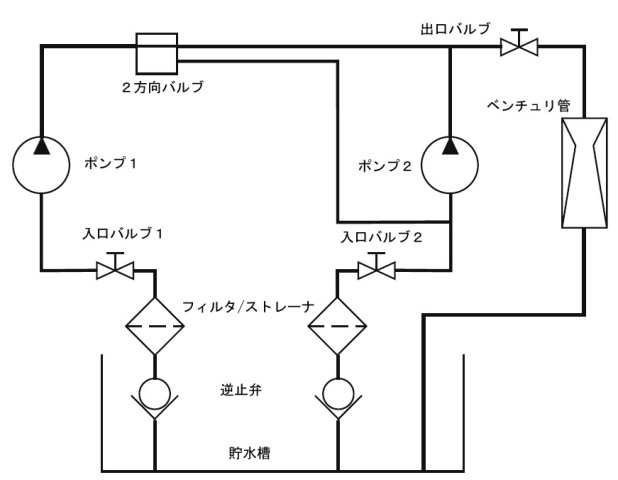

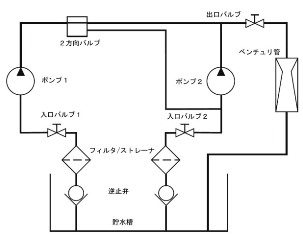

システム図
  クリックすると画像が拡大します

推奨オプション(別売)
 VDAS-F  データ自動収集システム
インターフェースとソフト(PCは含まれておりません)

 ST1  ストロボスコープ
キセノンランプ式、電源AC100V又は充電式
高速回転する羽根車を分かりやすく可視化します。

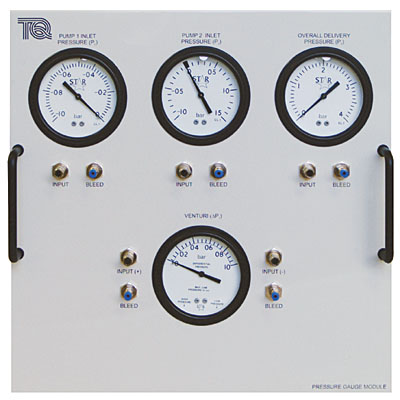

 AP2  圧力表示器(アナログ式)
圧力計x2、負圧計x1、差圧計x1
※H83にはデジタル式圧力表示器が標準装備

キャビテーション状況写真

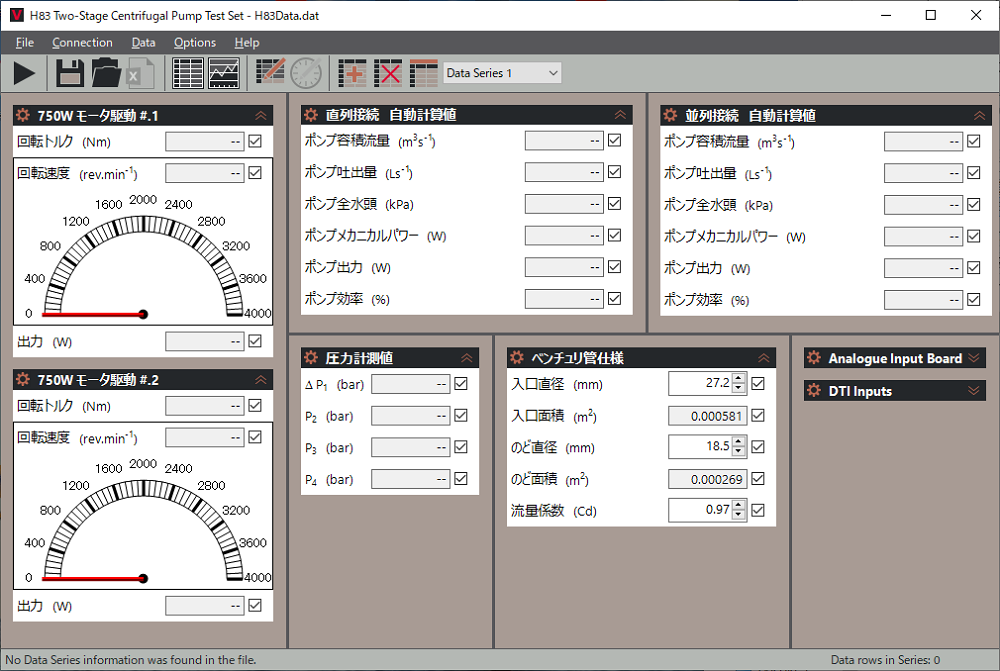

VDAS-F 付属ソフト画面

AP2
   クリックすると画像が拡大します
