H2 浮遊物安定性実験セット
Stability of a Floating Body
TecQuipment社 水理工学実験装置サイトへ

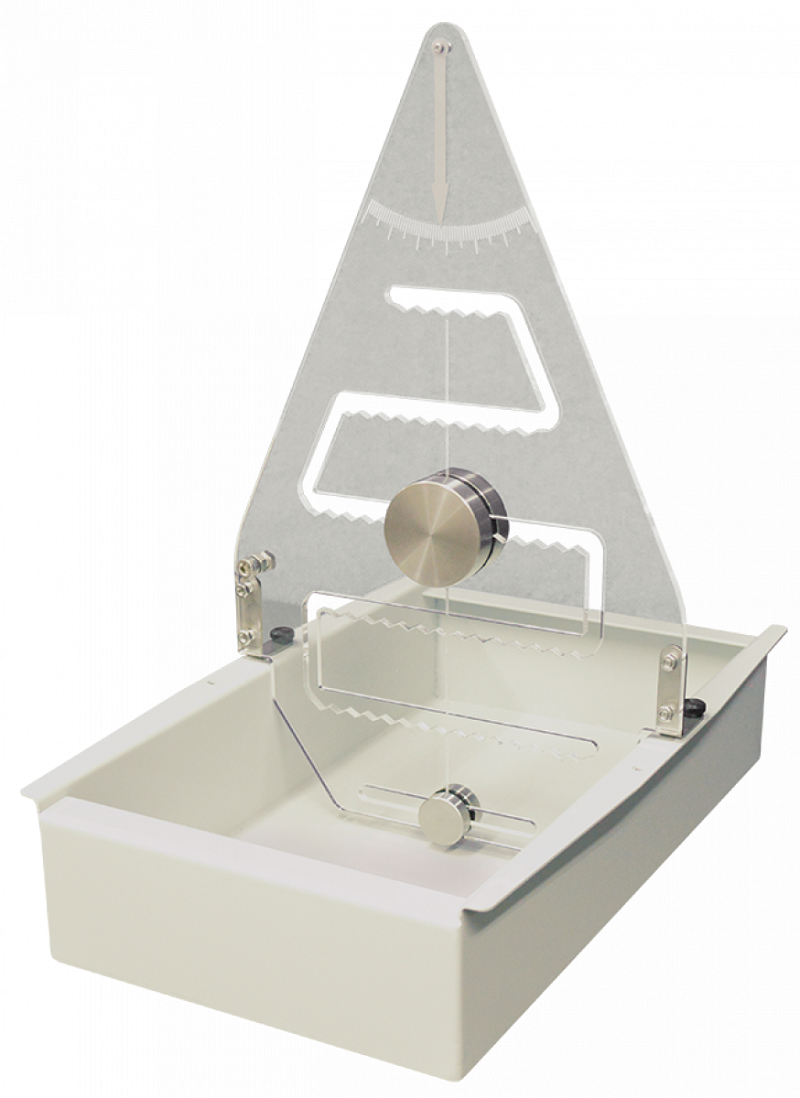

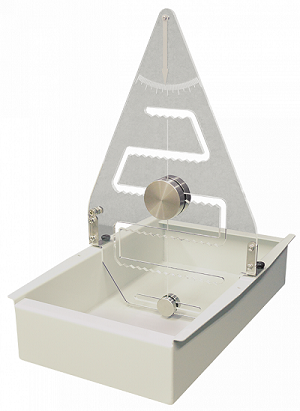

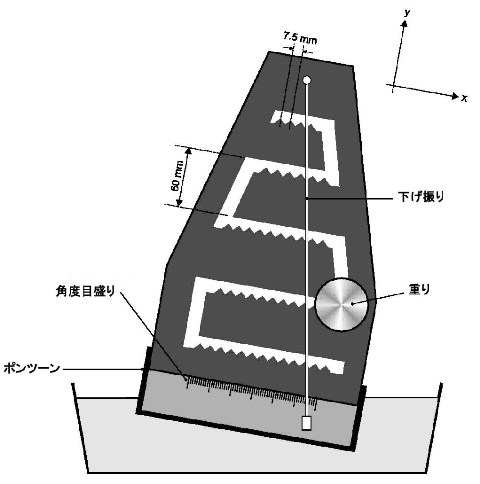

浅い水槽と浮遊するポンツーン(箱船)で構成された実験セットです。重心高さと、傾斜角度を変えながら図形解析し安定性を導き出します。
クリックすると画像が拡大します
【実験項目】
浮遊物の重心と安定性
重心を変えた傾斜角の分析
実験値と計算値の比較



H2 仕様
寸法・重量 :W650 x D450 x H350mm  約5kg
水槽寸法 :W600 x D400 x H120mm
ポンツーン寸法 :W363 x D203 x H80mm
傾斜計スケール :±30°
ポンツーン姿勢角度 :垂直線より約±8°
操作高さ :240mm
調整重り :394g
ポンツーン総重量 :約3.2kg

クリックすると画像が拡大します



推奨オプション(別売)

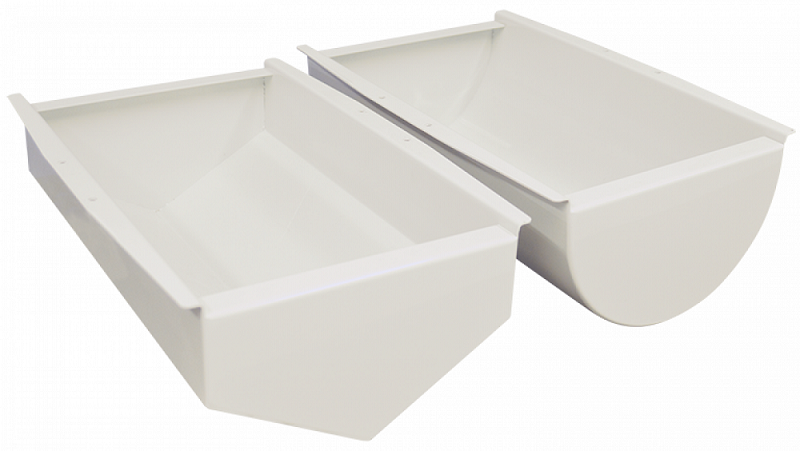

 H2A  追加ポンツーン2種類
半円形ポンツーン:W363 x D203 x H124mm
V型ポンツーン::W363 x D203 x H123mm

クリックすると画像が拡大します
