H30 圧力計測実験装置
Pressure Measurement Bench
TecQuipment社 水理工学実験装置サイトへ




クリックすると画像が拡大します
圧力の計測方法による違いを比較検証するための実験装置です。

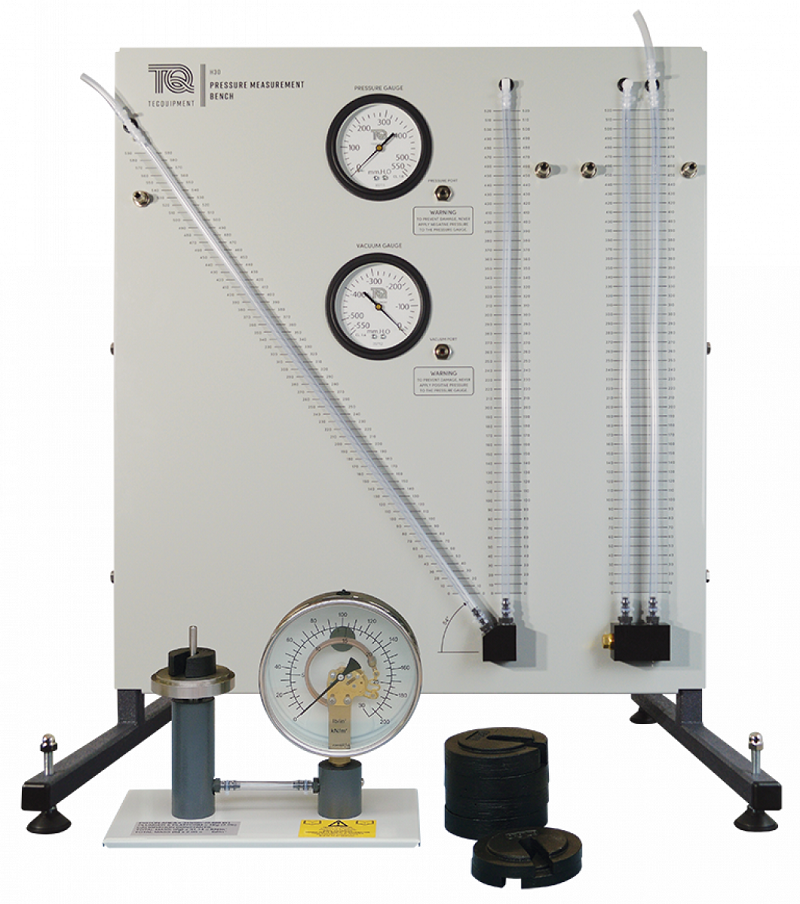

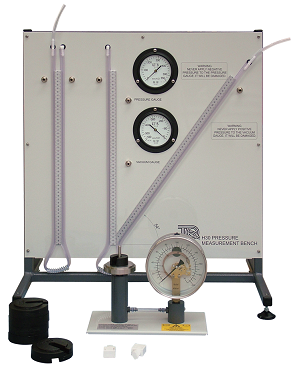

垂直マノメータと傾斜マノメータ、圧力計と真空圧力計で構成されたマノメータ装置は、各計測値の比較と特性実験を行います。

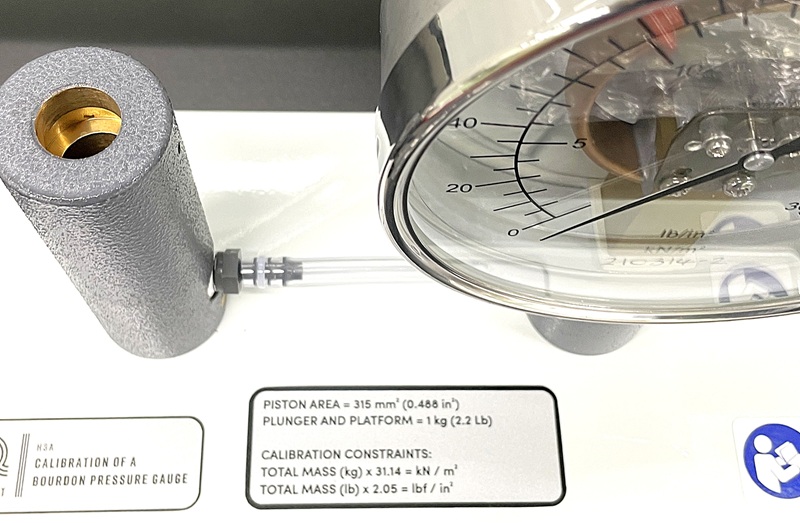

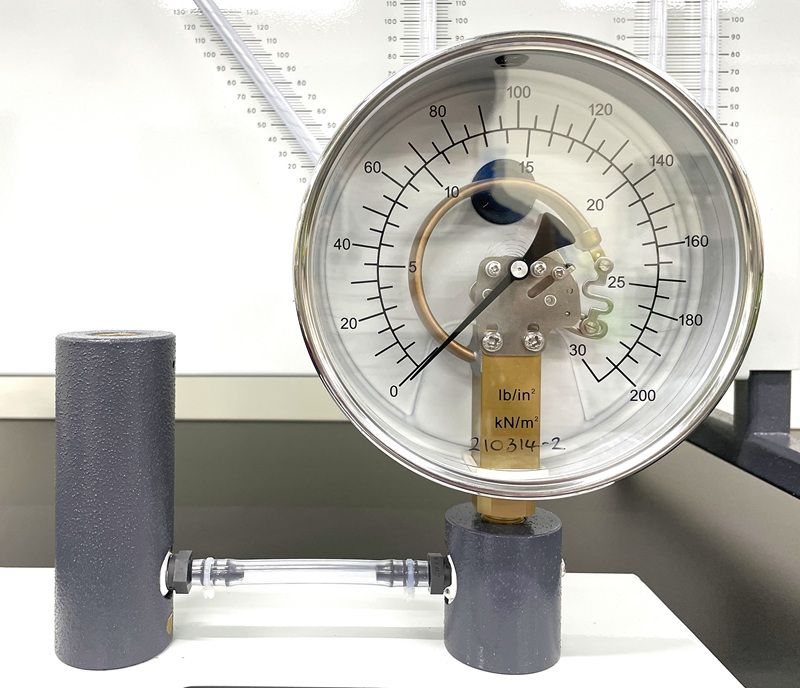

また内部が観察できるよう特別に設計されたブルドン管圧力計は、計器内チューブの動きを観察でき、重りを使用して加圧・減圧時の特性実験を行います。

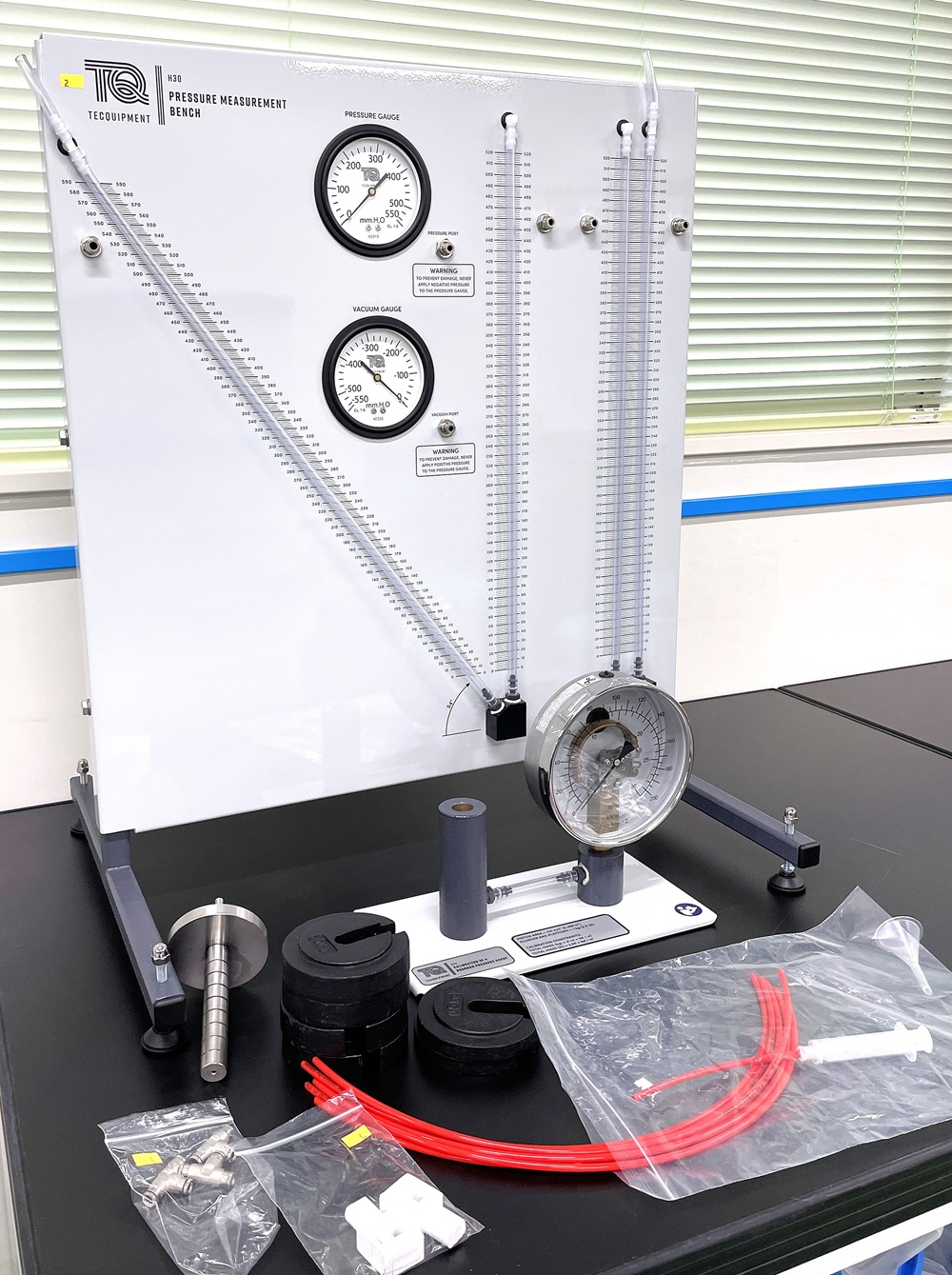

各ゲージとマノメータには圧力ソケットがあり、注射器を利用した加圧と真空実験を行うT字継手とチューブが付属されます。


【実験項目】
ブルドン管とマノメータの圧力計測比較
圧力計の補正
真空圧とゲージ表示圧の誤差


H30 仕様
寸法・重量
マノメータ装置 :W700 x D600 x H650mm  約14kg
ブルドン管ゲージ装置 :W320 x D160 x H250mm  約11kg
ゲージ最大許容荷重 :5.2kg
