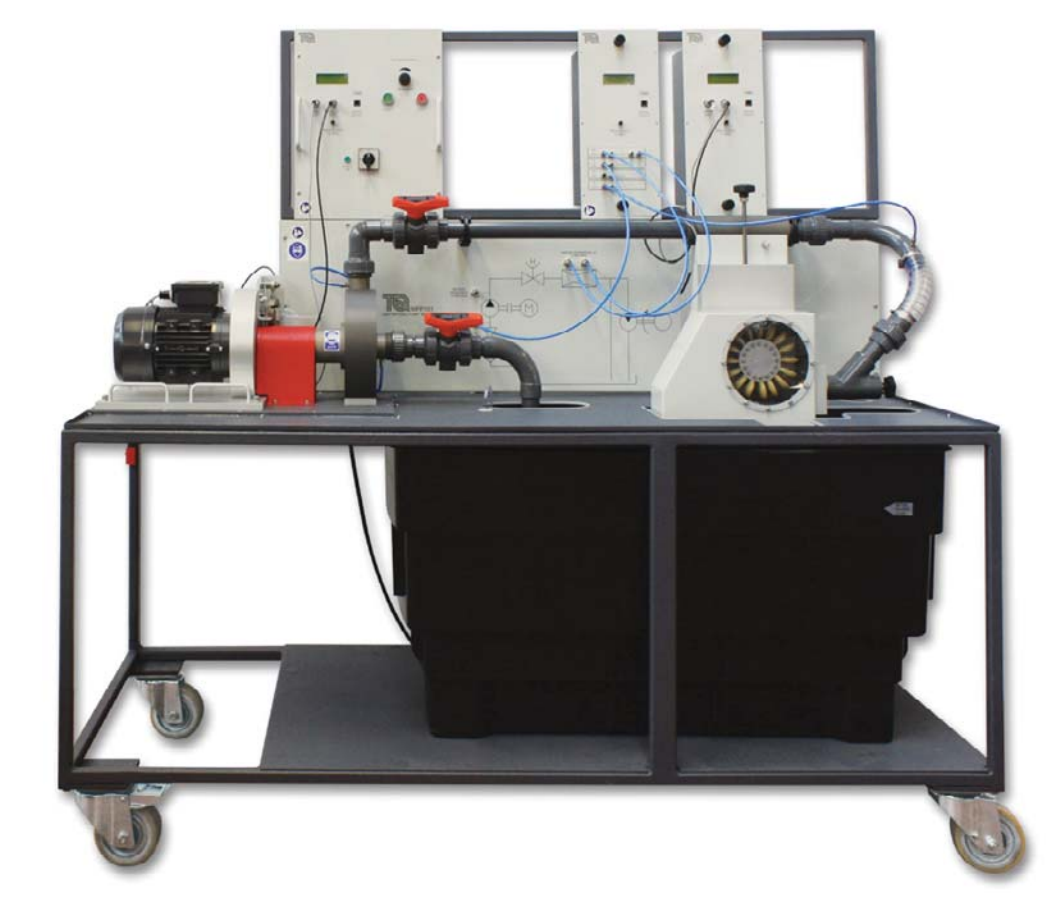

渦巻ポンプとタービン（水車）の動作特性を広範囲に実験、研究するための装置です。

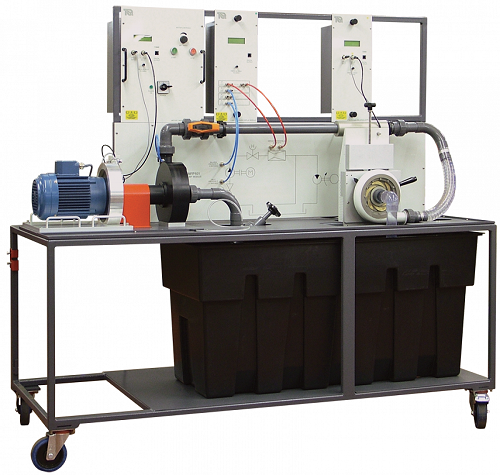

速度可変モータがポンプを作動、水槽から水を汲み上げ、ストレーナとバルブ、ベンチュリ管を経由して水槽へ戻る循環式装置です。 ポンプの回転速度（rev/min）とトルク（N.m）、出力（W）、ベンチュリ管の差圧（△P）、ポンプ出入り口圧力がデジタル表示され、ポンプの出口・入り口バルブ調整により動作条件を変えた幅広い実験が可能です。
別売りオプションのペルトンタービン、フランシスタービン、プロペラタービンいずれか1つとタービンダイナモメータ（MFP101a）を取り付けることにより、タービンの回転速度、軸トルク、出力を計測することもできます。
また、データ自動収集システムVDAS（別売）を利用して、各種データをリアルタイムにPC（別売）に収集・解析することができます。
|
| |
| |
【実験項目】
 渦巻きポンプ性能・特性
入口圧力に対するポンプ性能
速度に対するポンプ性能
ベンチュリ流量計による流量測定
|
【タービン（別売）を使用した実験】
入口圧力と流量に対するタービン性能
速度に対するタービン性能 |
|
| |
| |
| MFP101 仕様 |
|
| 寸法・重量 |
：W1800 x D800 x H1670mm 約172kg |
| インペラ直径 |
：114mm |
| 最大流量 |
：約3.6L/s |
| 最大吐出圧力 |
：約240kPa 揚程24m |
| 最大回転数 |
：約2800rev/min |
| 電源 |
：単相AC100-200V 1A 50/60Hz |
| MFP100用電源 |
：単相AC200V 25A 50/60Hz |
|
 |

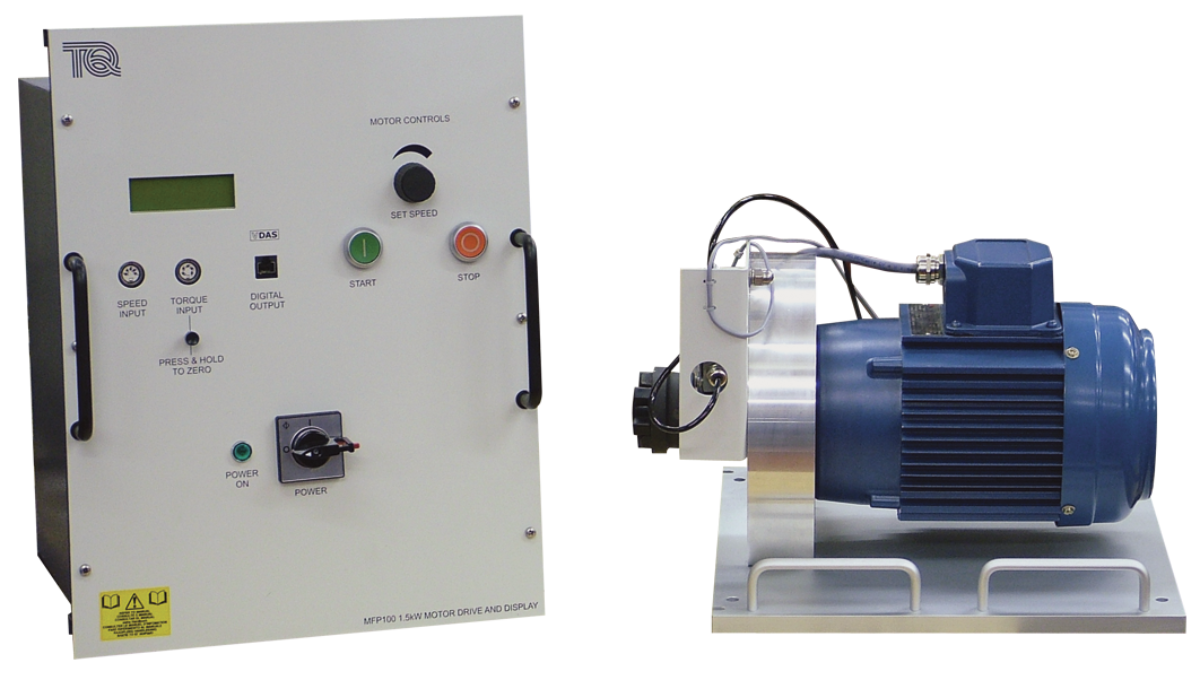

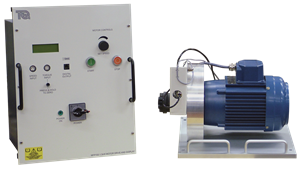

MFP100ユニバーサルダイナモメータ（付属品）
クリックすると画像が拡大します。 |
|
|
| |
| |
| |
| 推奨オプション（別売） |
| MFP101a |

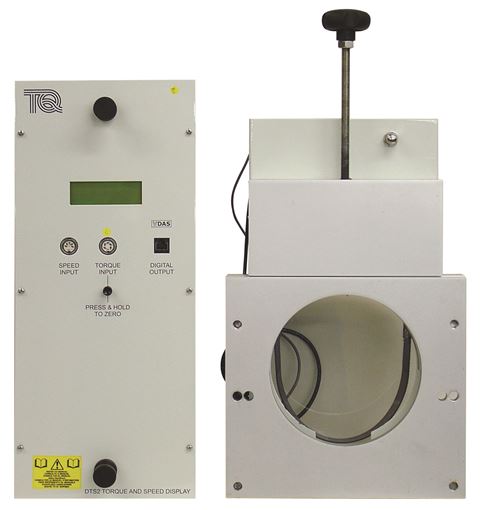

タービンダイナモメータ |
タービンを利用する場合はご選択してください
タービンの回転速度、トルク（Nm）、出力（W）を計測 |
| |
| ST1 |
ストロボスコープ |
| タービン回転観察、撮影洋として利用してください |
| |
| |
タービン（別売） 少なくとも1台ご選択ください
下記タービンには、MFP101aタービンダイナモメータが必要です |
| MFP101b |

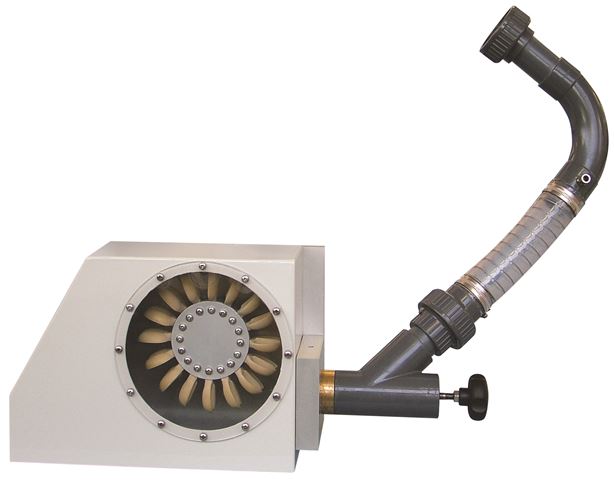

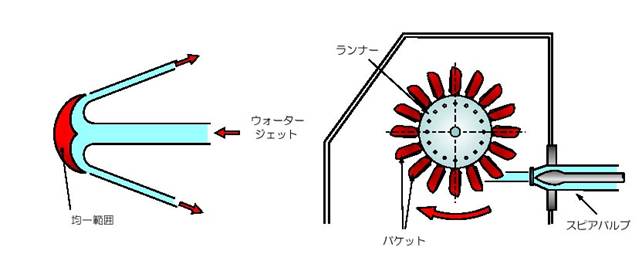

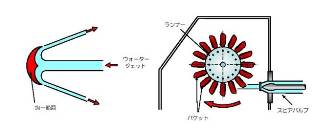

ペルトンタービン |
| ランナー有効直径：114mm、ノズル直径：18mm |
| |
| MFP101c |

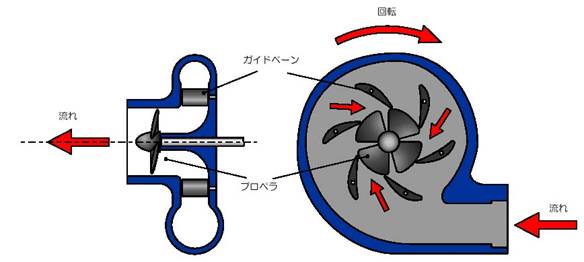

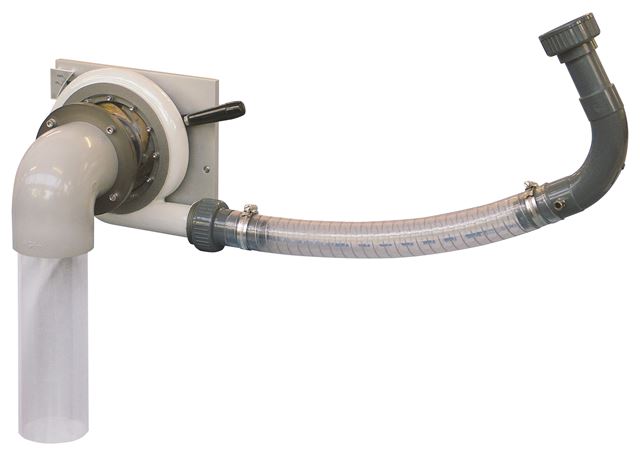

プロペラタービン |
| プロペラ直径：約85mm、羽根枚数：4 |
| |
| MFP101d |

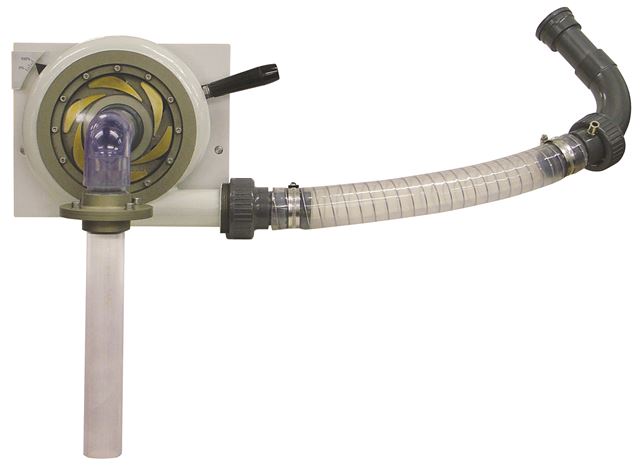

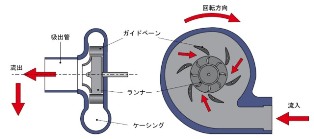

フランシスタービン |
| ランナー直径：130mm、羽根枚数：10 |
|
MFP101aタービンダイナモメータ（別売） |
|
| |
| |
コンピュータ接続オプション（別売）
|
| VDAS-F |
データ自動収集システム |

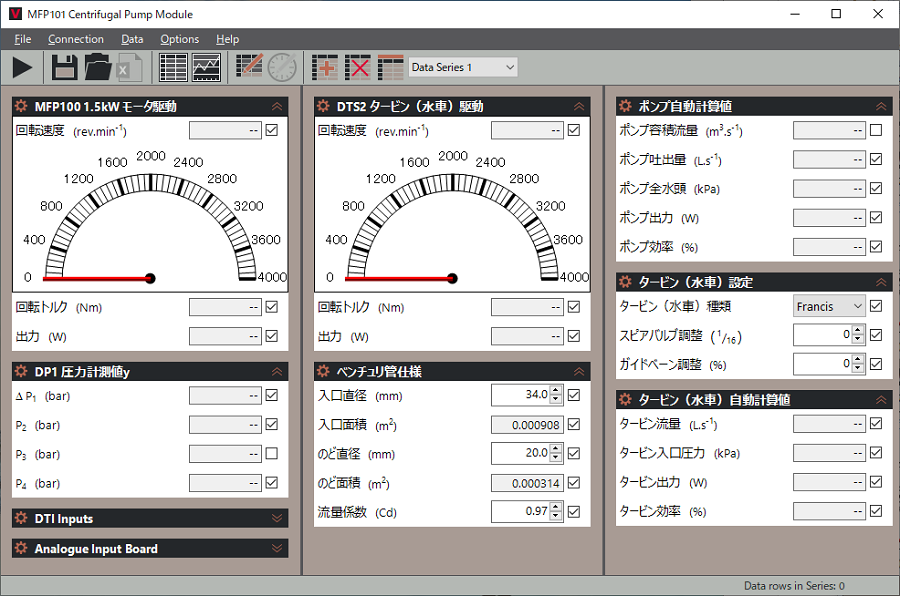

| 実験計測データ（温度、流量、圧力、角度、揚力、抗力、回転数、トルク等）をリアルタイムにコンピュータへ表示し、収集されたデータを計算・図表化する事ができます。 |
| |
| VDAS-elab |
リモート実験システム |
| 離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです |
|

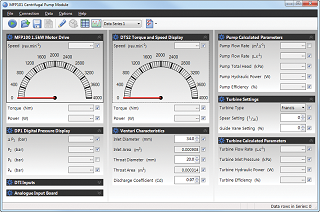

VDAS-F付属ソフト（別売） |
|
|
| |
| |
| |
| |
|
|
MFP101cプロペラタービン（別売）
|
| |
|
 |
| MFP101dフランシスタービン（別売） |
クリックすると画像が拡大します
|
| |
|
| |
| |
参考動画：ペルトンタービン運転 |
参考動画：プロペラタービン
ST1ストロボスコープ撮影 回転速度約2500rpm |
|
| |
| |
| |
|
 |

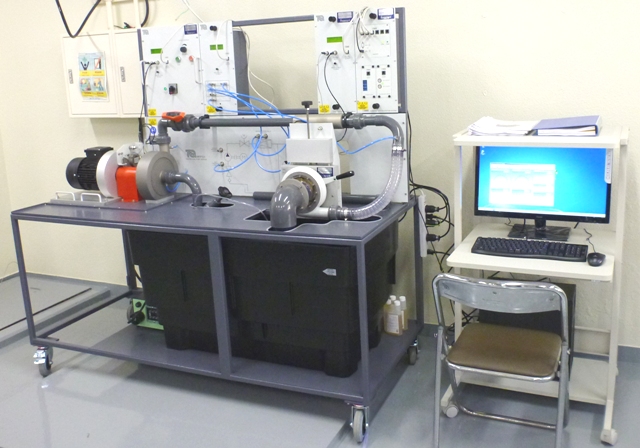

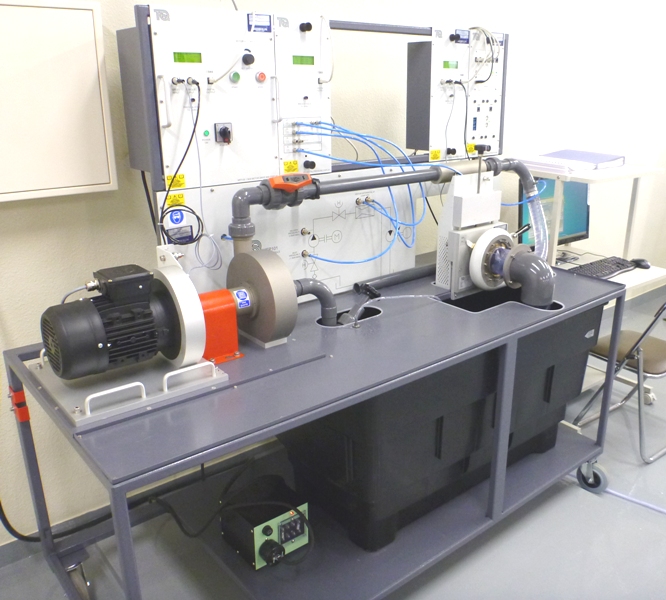

高専様 設置状況写真
