H405 サージタンクとウォーターハンマー実験装置
Pipe Surge and Water Hammer
TecQuipment社 水理工学実験装置サイトへ

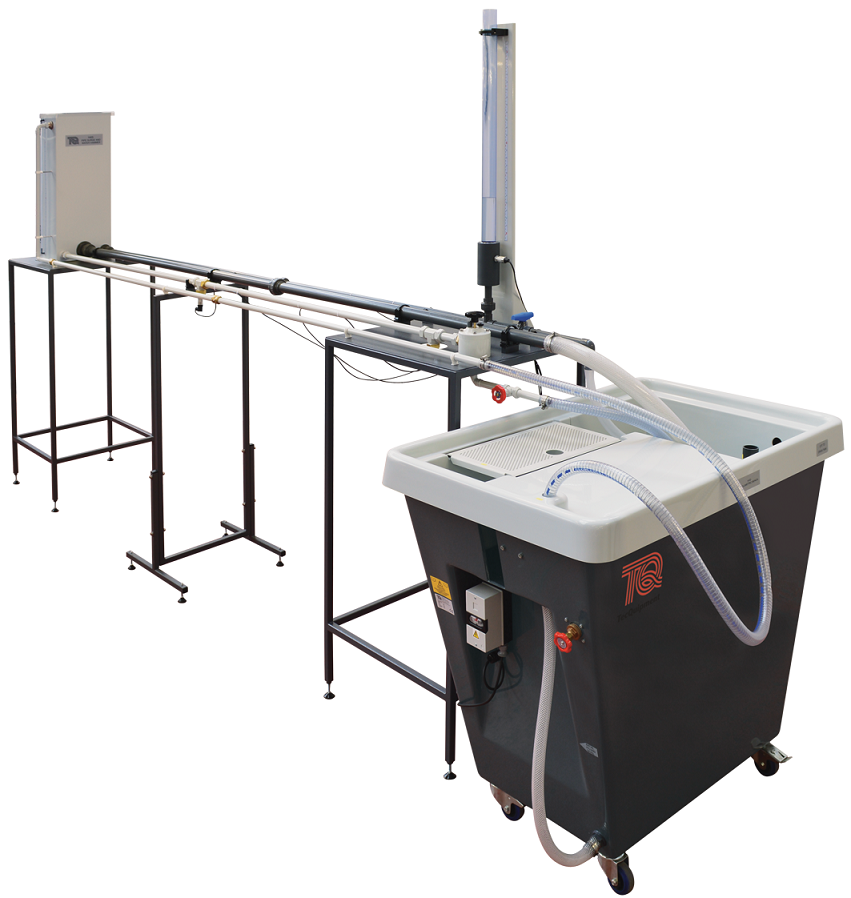

参考写真
上記写真には、別売りのハイドロリックベンチH1Fが含まれています

クリックすると画像が拡大します

水路等で水の流れがバルブや水車によって急激に変化した際、ウォーターハンマー(水撃圧)が発生します。
そのウォーターハンマーの実証実験及び変化を押さえる働きを持ったサージタンクを配管に加えた実験を行います。
装置は、貯水槽と2種類の配管(ウォーターハンマー実験とサージタンク実験用水路)、開閉バルブと圧力計測センサで構成されています。
実験には、オプション(別売)のデータ自動収集システム(VDAS-F)が必要です。各種データをリアルタイムにPC(別売)に収集・解析します。
また、給水・排水用としてオプション(別売)のハイドロリックベンチH1Fを利用することをお勧めします。


【実験項目】

サージタンク配管圧力からタンク水位を算出

サージタンク水位と振幅、減衰振動期間について、実験値と理論値比較

ウォーターハンマーの2点間圧力から圧力時差計測

流速から圧力上昇理論値を算出(実験値と比較)

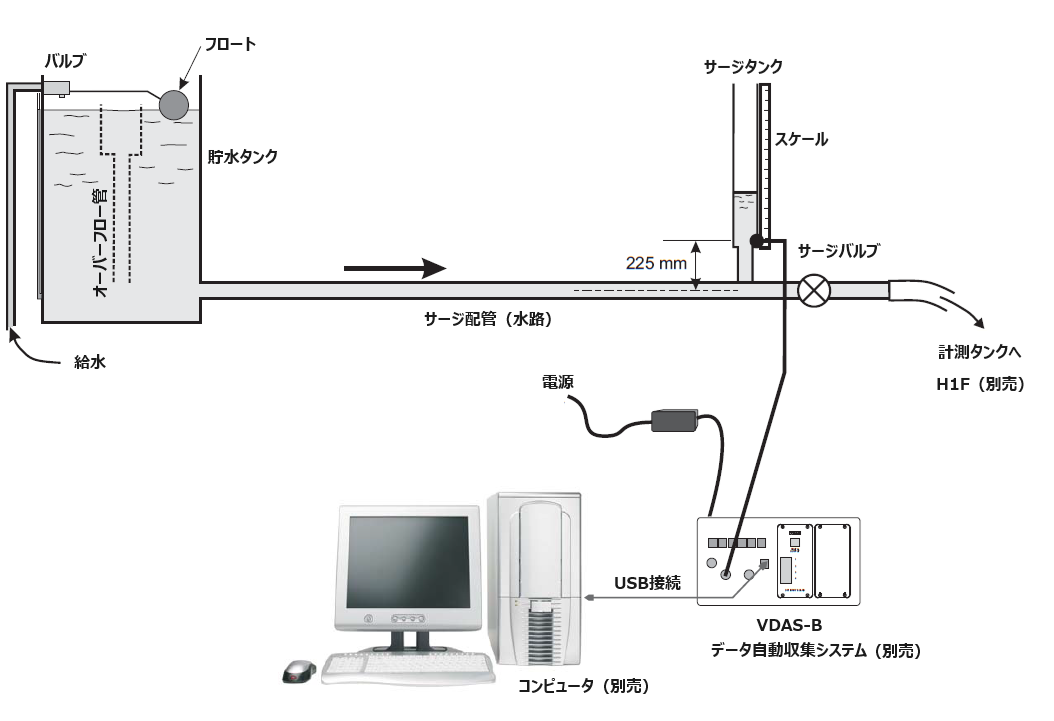

 サージタンク実験参考図 クリックすると画像が拡大します
上記画像には、別売りのVDAS-BとPCが含まれています

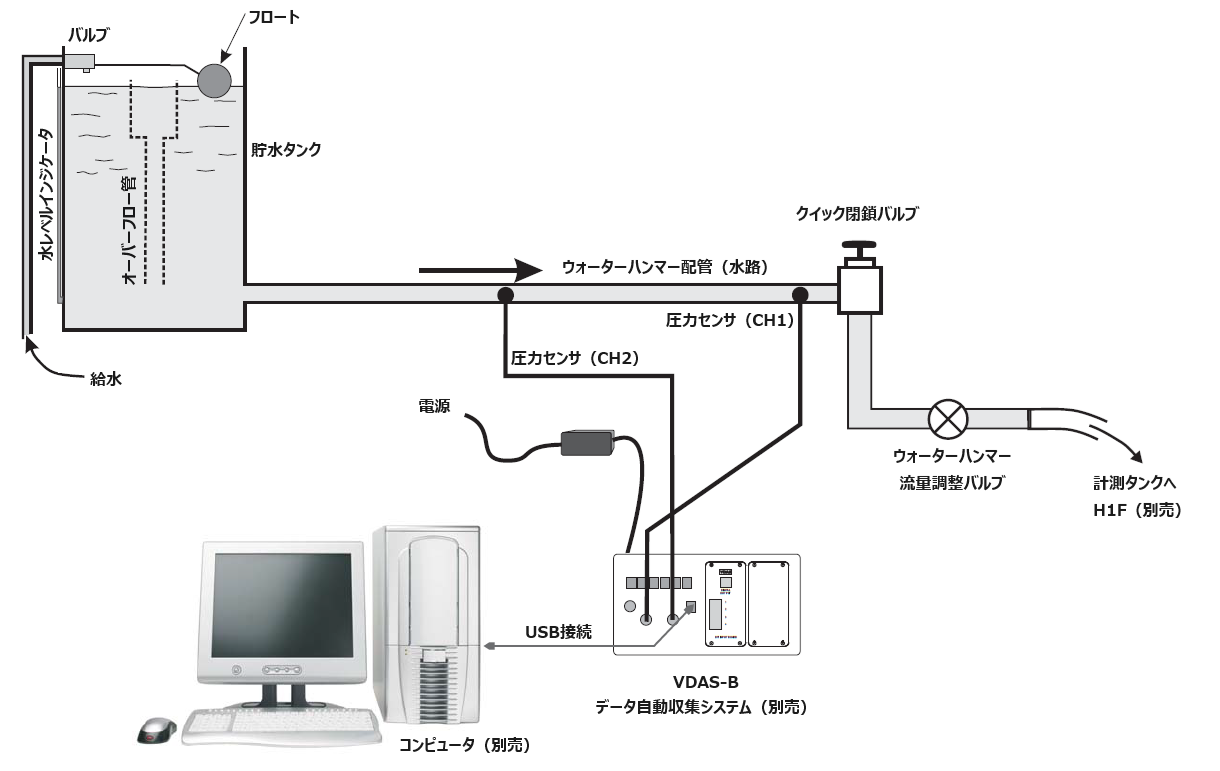

 ウォーターハンマー実験参考図 クリックすると画像が拡大します
上記画像には、別売りのVDAS-BとPCが含まれています

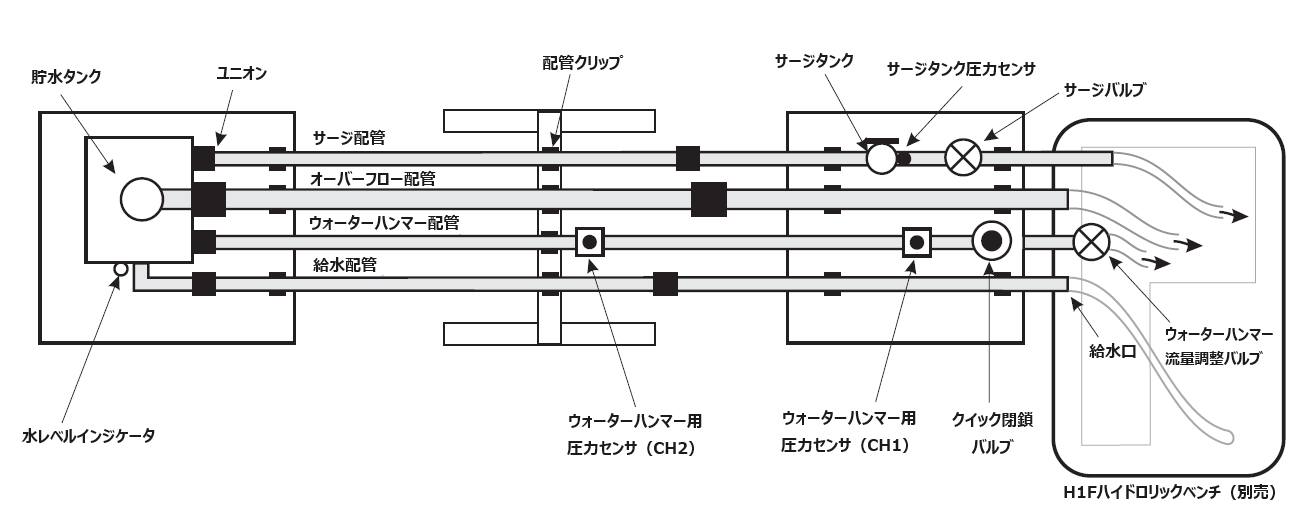

  装置全体参考伏せ図 クリックすると画像が拡大します
上記画像には、別売りのハイドロリックベンチH1Fが含まれています



必須装置(別売)

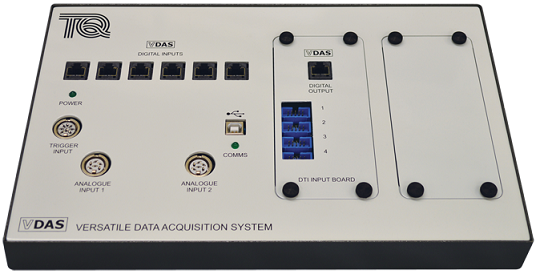

 VDAS-B データ自動収集システム
実験計測データ(温度、流量、圧力、角度、揚力、抗力、回転数、トルク等※)をリアルタイムにコンピュータへ表示し、収集されたデータを計算・図表化する事ができます。
※装置種類によって収集データは異なります。


推奨オプション(別売)

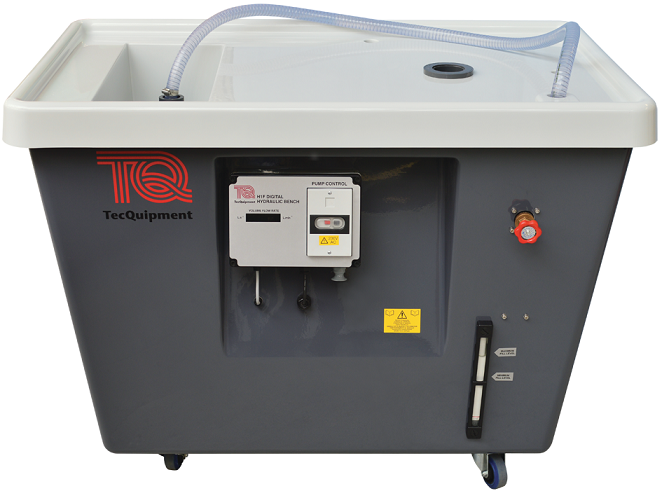

 H1F  ハイドロリックベンチ
貯水タンクとポンプ、流量計で構成
実験装置へ水を循環供給し、その水量をデジタル表示します。


VDAS-B データ自動収集システム(別売)
専用ソフトウェアが含まれています


H1Fハイドロリックベンチ(別売)
クリックすると画像が拡大します

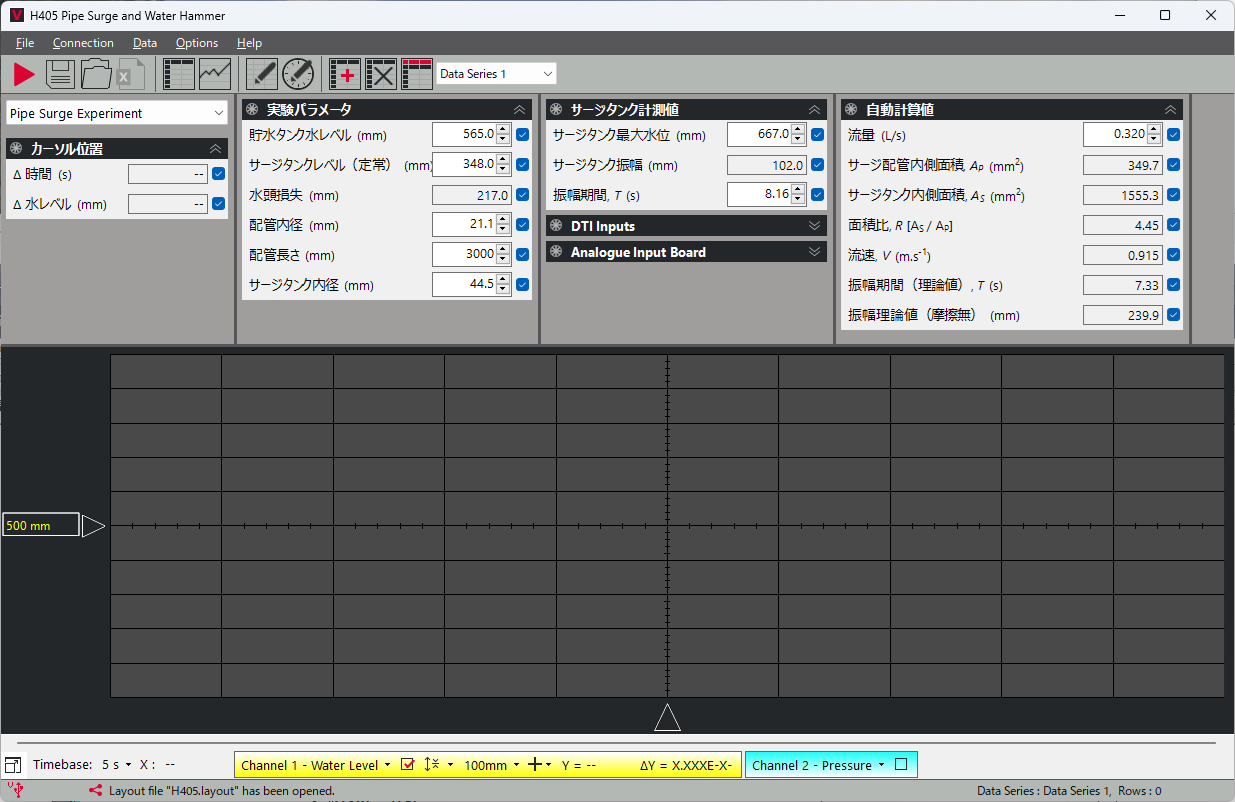

VDAS-B データ自動収集システム(別売)
ソフト参考画面 サージタンク実験

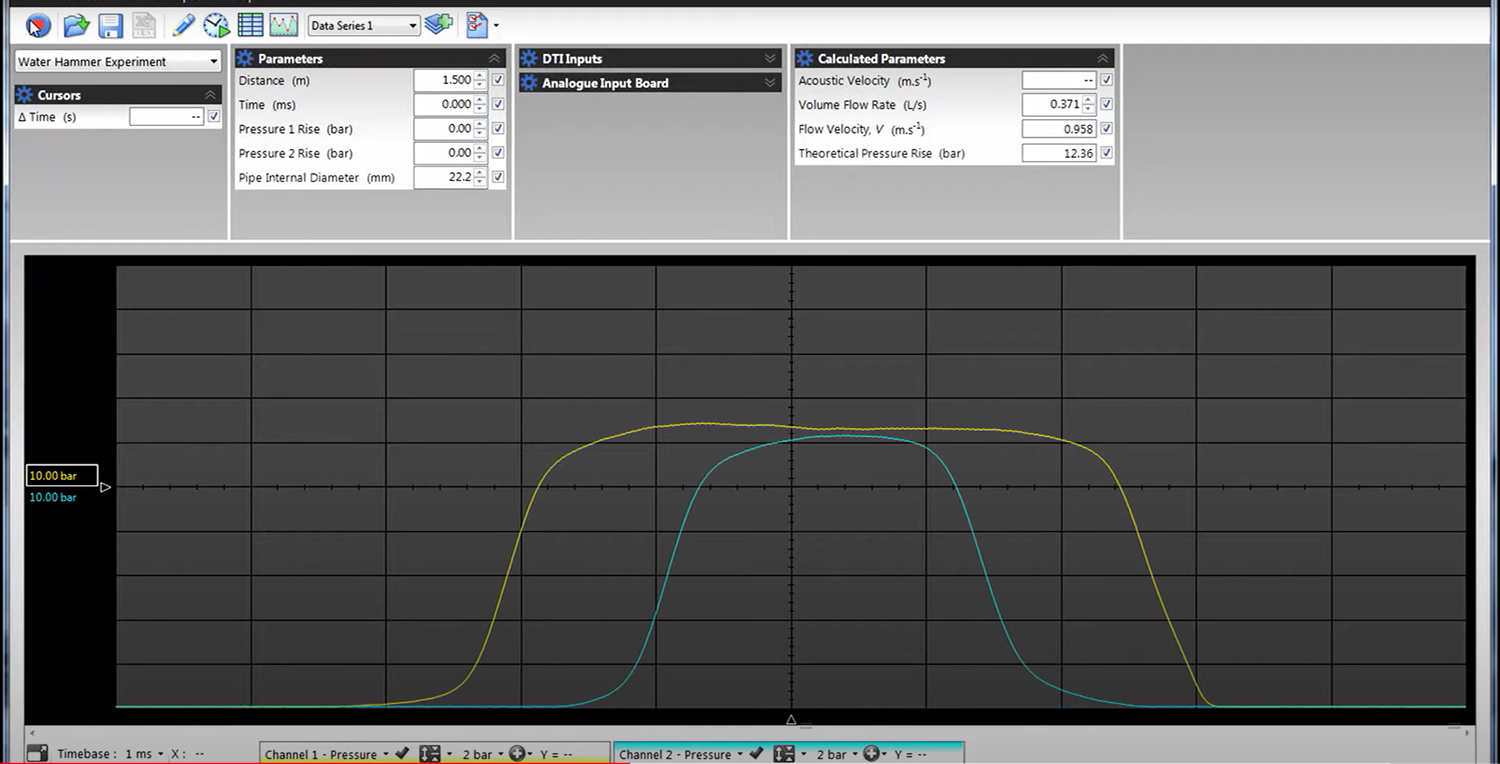

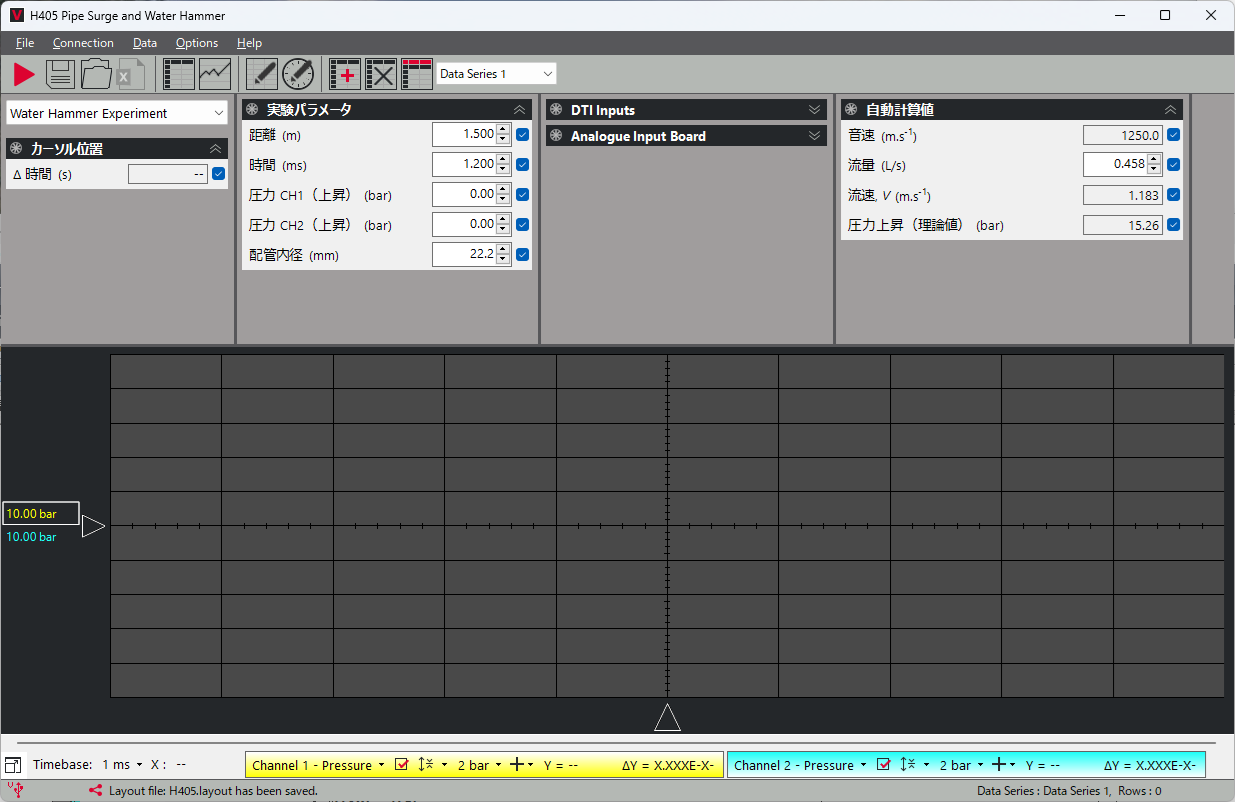

VDAS-B データ自動収集システム(別売)
ソフト参考画面 ウォーターハンマー実験


H405 仕様
寸法
重量
W3850 x D630 x H2400mm
:約100kg
電源 :AC100V又はAC200V 50/60Hz
給水 :0.8L/s以上、水頭3m以上
 圧力は2barを超えないでください
圧力トランスデューサ

:サージタンク 100mbar x1個
 ウォーターハンマー 30bar x2個

ウォーターハンマー配管 :素材 黄銅
 ヤング係数:E=103 x109 N.m-2 (103 GPa)
 内径:22.2mm、肉厚:1.6mm
 圧力センサ間隔:1.5M
サージタンク配管 :貯水槽-圧力センサ間距離:3M
 内径:21.1mm
サージタンク :内径:44.5mm
 最大計測高さ:水路中心から950mm
貯水槽 :最大計測高さ:水路中心から700mm


実験参考図
下記データの収集には、VDAS-Bデータ自動収集システム(別売)とPC(別売)が必要です。

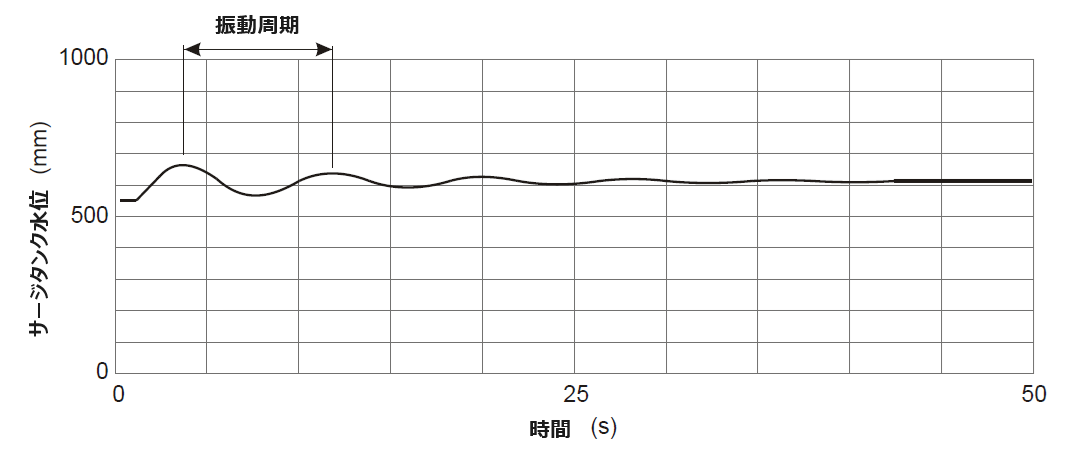

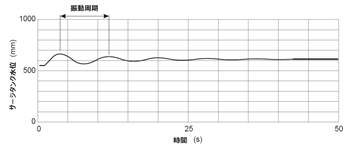

サージ配管実験(参考)
配管内の脈動現象 実験値と理論値の比較

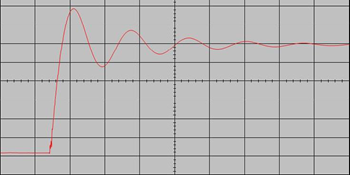

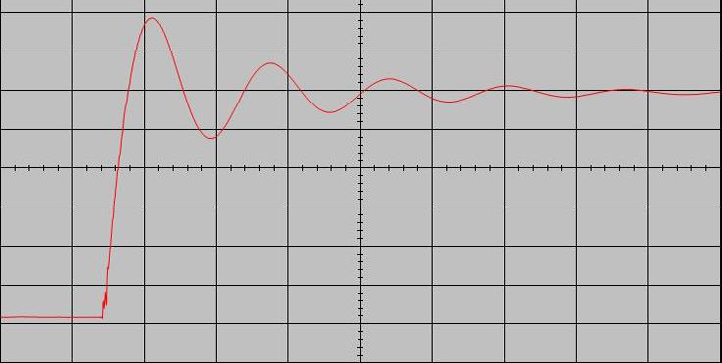

サージ配管実験(参考)
バルブを閉じた際の、配管内脈動現象

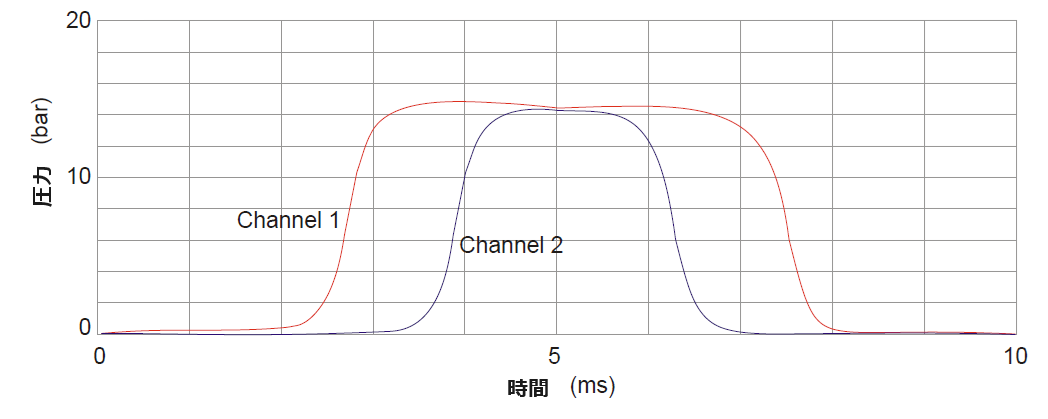

ウォーターハンマー実験(参考)
CH1とCH2圧力の時差、実験値と理論値の比較
ウォーターハンマー実験(参考)
配管内2ヶ所の圧力センサを通過する圧力波
