TE86 ウォーターハンマー(水撃)実験装置
Water Hammer Apparatus
TecQuipment社 水理工学実験装置サイトへ




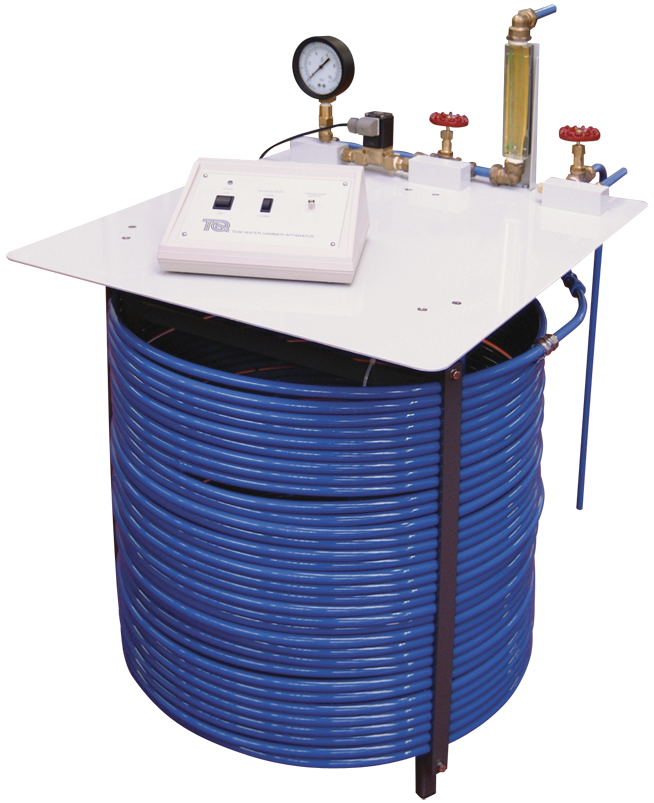

クリックすると画像が拡大します
ポンプや水力タービン設備で生じるウォーターハンマーやキャビテーションの重大性を理解するための実験装置です。
長さ61Mのコイル状銅管、ソレノイドバルブ、圧力センサとブルドン管圧力計、浮遊式流量計、流量調整バルブとバイパスバルブで構成されています。

内径12.7mm銅製パイプへ水を供給し、流量計とバイパスバルブによってパイプ内の流量を調整します。コントロールボックスにはソレノイドバルブ作動スイッチと圧力計測用BNC端子があり、オシロスコープ(別売)と接続して挙動を観察します。
【実験項目】
水中の衝撃波計測
水中の音速計測。



TE86 仕様
寸法・重量 :W700 x D950 x H1000mm  約90kg
配管 :内径12.7mm、厚さ1.19mm
配管長さ :61m
トランスデューサ :最大圧力6.89bar
電源 :単相AC100V又はAC200V
給水設備 :5L.min-1(3bar)以上
必須装置(別売)
 H405a   2現象オシロスコープ
