FC300 300x450 開水路
Open Channel Flow
TecQuipment社 水理工学実験装置サイトへ

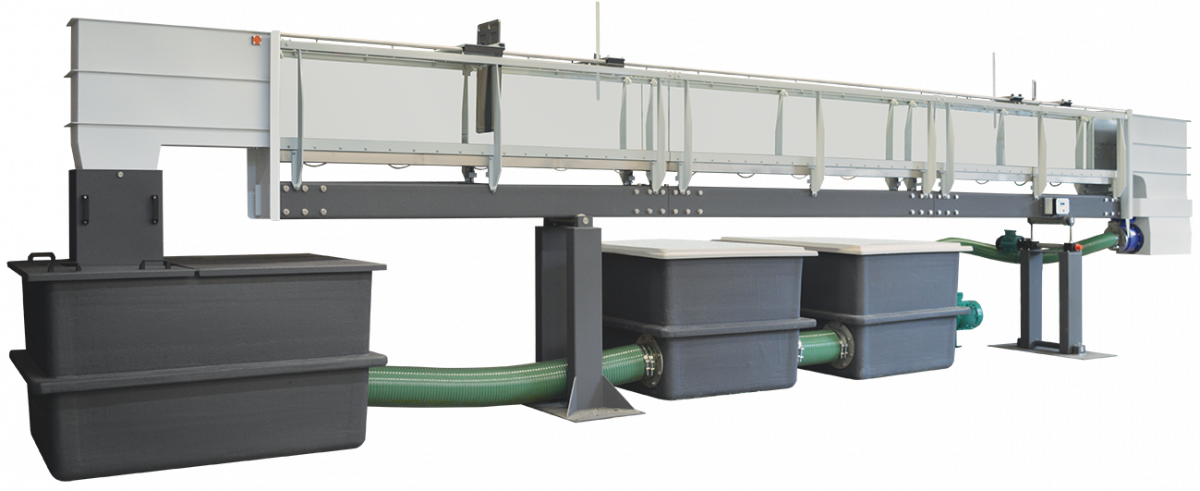

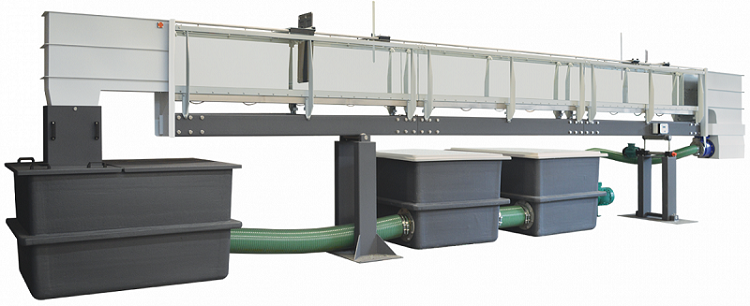

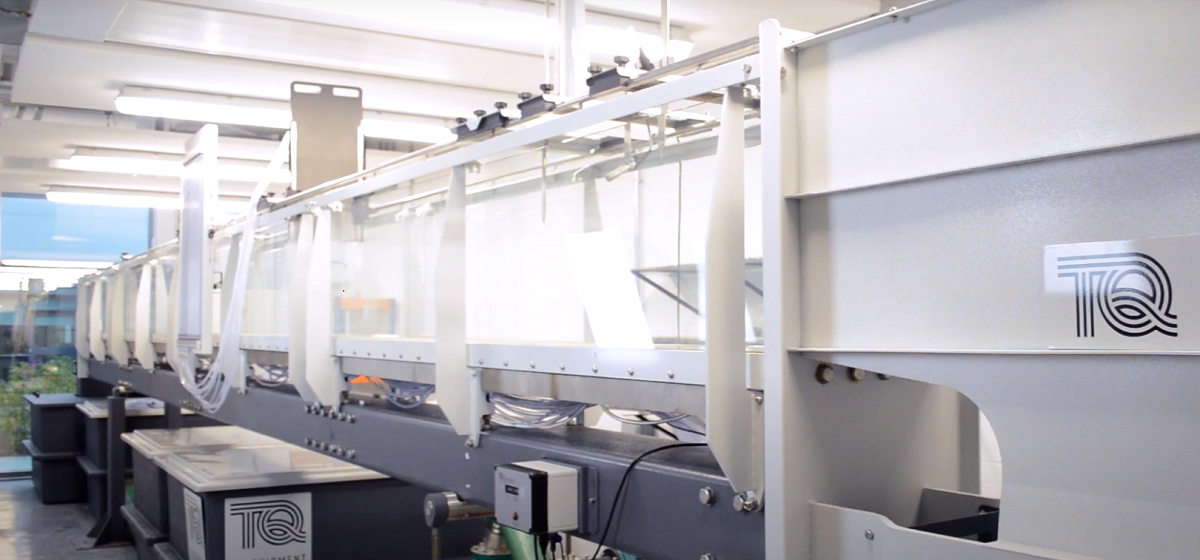

FC300開水路(7.5M参考写真)

可変傾斜式で幅300mm、深さ450mmの開水路で、水路の長さは、5/7.5/10/12.5/15Mの中から選択できます。水路は貯水タンクと水循環ポンプ、水流量計、水路勾配調節機、電動式排水ゲート、制御パネルで構成されています。
水路にはデジタル式流量計と傾斜計が組み込まれ、別置きの制御パネルは水流量と水路勾配、排水ゲートレベルを制御し、排水ゲートレベルは水路の水深を設定します。水路に沿って配置された25cm間隔の圧力測定孔は、別売りのマノメータ又は32圧力表示器と接続して水路の分析を可能にします。
FC300には実験に必要な水門と刃形せき、深さゲージ、全圧計測用ピトー管、フロートスイッチが実験要領書と共に付属されています。それ以外にも実験目的に合わせてさまざまなオプション(別売)が用意されています。
また、付属される専用ソフトウェア(VDAS)は水流量と水路勾配をリアルタイムにPC(別売)へ表示、保存することができます。

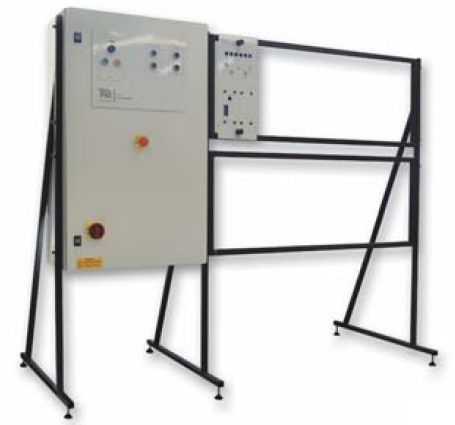

FC300制御パネル参考写真(付属品)
水流量、水路勾配、排水ゲートレベルを制御します
右側空きスペースには別売りオプションを取付け

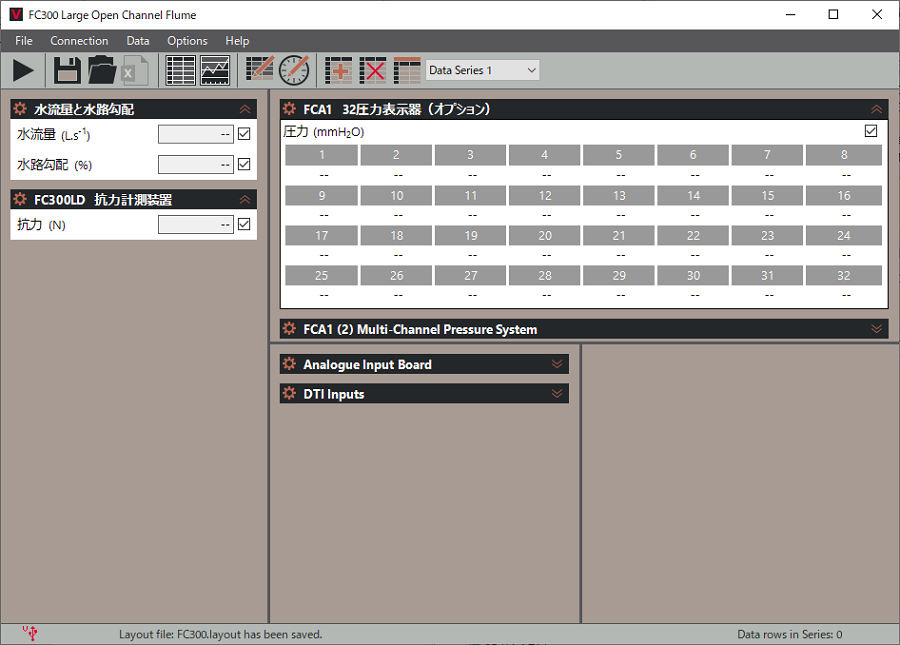

VDAS-FCソフトウェア(付属品)
水流量(L/s)と水路勾配(%)をリアルタイム表示
別売りオプションの、揚力/抗力計測装置(FC300LD)
32圧力表示器(FCA1)も接続可能

エンドゲート 水路水位を変更します
水路排水口のゲートレベルを電動で可変

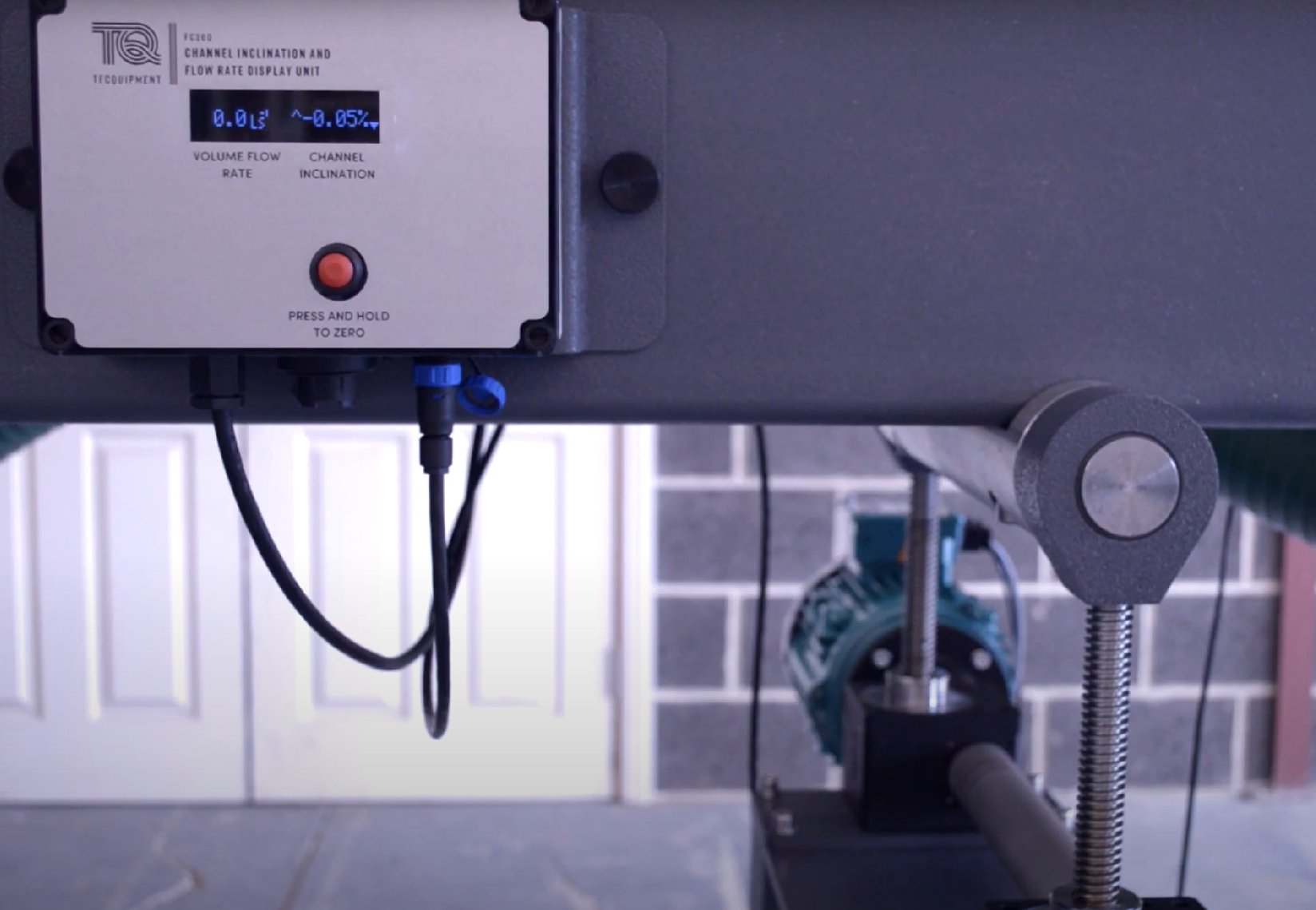

水路の水流量及び傾斜をデジタル表示
水路勾配は電動可変式

 クリックすると画像が拡大します



FC300 仕様

寸法・重量(水路長さ選択 5~15M)
FC300-5 :W 7.5 x D2.2x H2.7M 約1925kg
FC300-7.5 :W10.0 x D2.2x H2.8M 約2450kg
FC300-10 :W12.5 x D2.2x H2.8M 約2975kg
FC300-12.5 :W15.0 x D2.2x H2.9M 約3500kg
FC300-15 :W17.5 x D2.2x H3.0M 約4100kg

水路材質 :ステンレス製フレームと強化ガラス
水タンク材質 :FRP(強化プラスチック)
水路有効長さ :5M/7.5M/10M/12.5M/15M
水路断面寸法 :W300 x H450mm
水路勾配 :電動式(制御パネル操作)
 5-10M :下り2.5%~上り0.5%
 12.5以上 :お問合せ
最大流量 :2100L/min
水流量計 :分解能0.1L/s デジタル表示
傾斜計 :分解能0.01% デジタル表示
ポンプ出力 :0.5kW


貯水タンク容量(水路長さによって異なります)
FC300-5 :2400L(循環式水槽)
FC300-7.5 :3600L(循環式水槽)
FC300-10 :4800L(循環式水槽)
FC300-12.5 :6000L(循環式水槽)
FC300-15 :7200L(循環式水槽)

電源 :三相AC200V 5.0kW

付属品 :水門、フロートスイッチ
 ピトー管(全圧計測用)
 刃形せき(ナップ調整バルブ付)
 深さゲージ2種(カギ形、ポイント形)
   インターフェースとソフトウェア

設置 :床コンクリートアンカー固定(支柱部)



FC300付属品

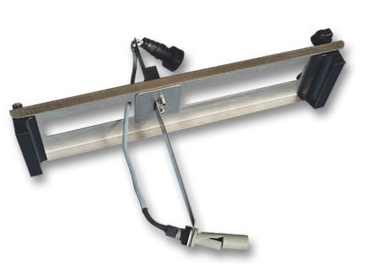

フロートスイッチ
水路深さを制御します

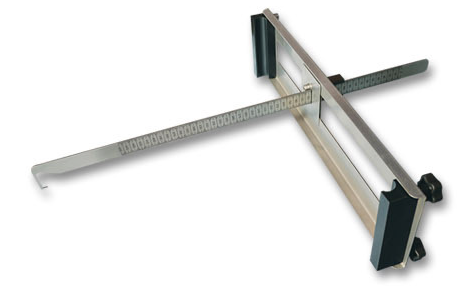

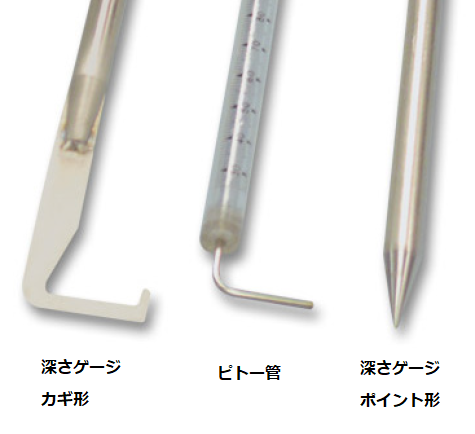

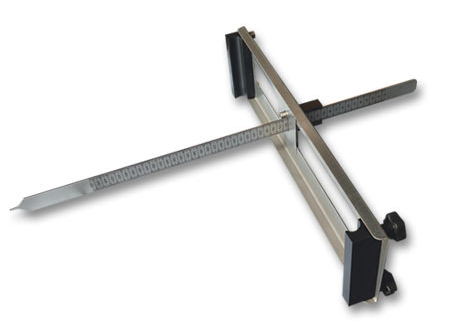

深さゲージ(カギ形) 深さゲージ(ポイント形)


ピトー管 水門 刃形せき(ナップ調整バルブ付)
 クリックすると画像が拡大します


計測器 推奨オプシン(別売)
 FC300IC  位置計測装置
 FC300IC2  位置計測装置(デジタル式)
 FC300X  水流速計
 FC300W  20本マノメータ
 FCA1  32圧力表示器
 FC300SL  土砂循環装置
実験モデル 推奨オプシン(別売)
 FC300F
 ベンチュリフリューム(透明)
 FC300H
 パーシャルフリューム(透明)
 FC300J
 柱脚構造(4種類)
 FC300K  粗床(砂利2-5,10mm)
 FC300K2
 粗床(砂1-2mm)
 FC300K3
 粗床(芝生)
 FC300L
 サイホン放水路(透明)
 FC300L2
 自己制御サイホン放水路(透明)
 FC300LD
 揚力/抗力計測装置
 FC300M
 渦励振動
 FC300N
 波発生器とビーチ
 FC300P
 排水路(透明)
 FC300Q
 せき実験セット
 FC300R
 広頂せき
 FC300Z
 台形水路(透明)



実験モデル 推奨オプシン(別売)
 FC300B
 ラジアルゲート
 FC300C
 スライスゲート(圧力孔付)
 FC300D
 クランプせき
 FC300E
 フラットエプロンとジャンプ付放水路
 FC300E2
 オジーせき(圧力孔付)
 FC300E3
 エネルギー損失モデル ※
 ※FC300E又はE2と一緒に使用

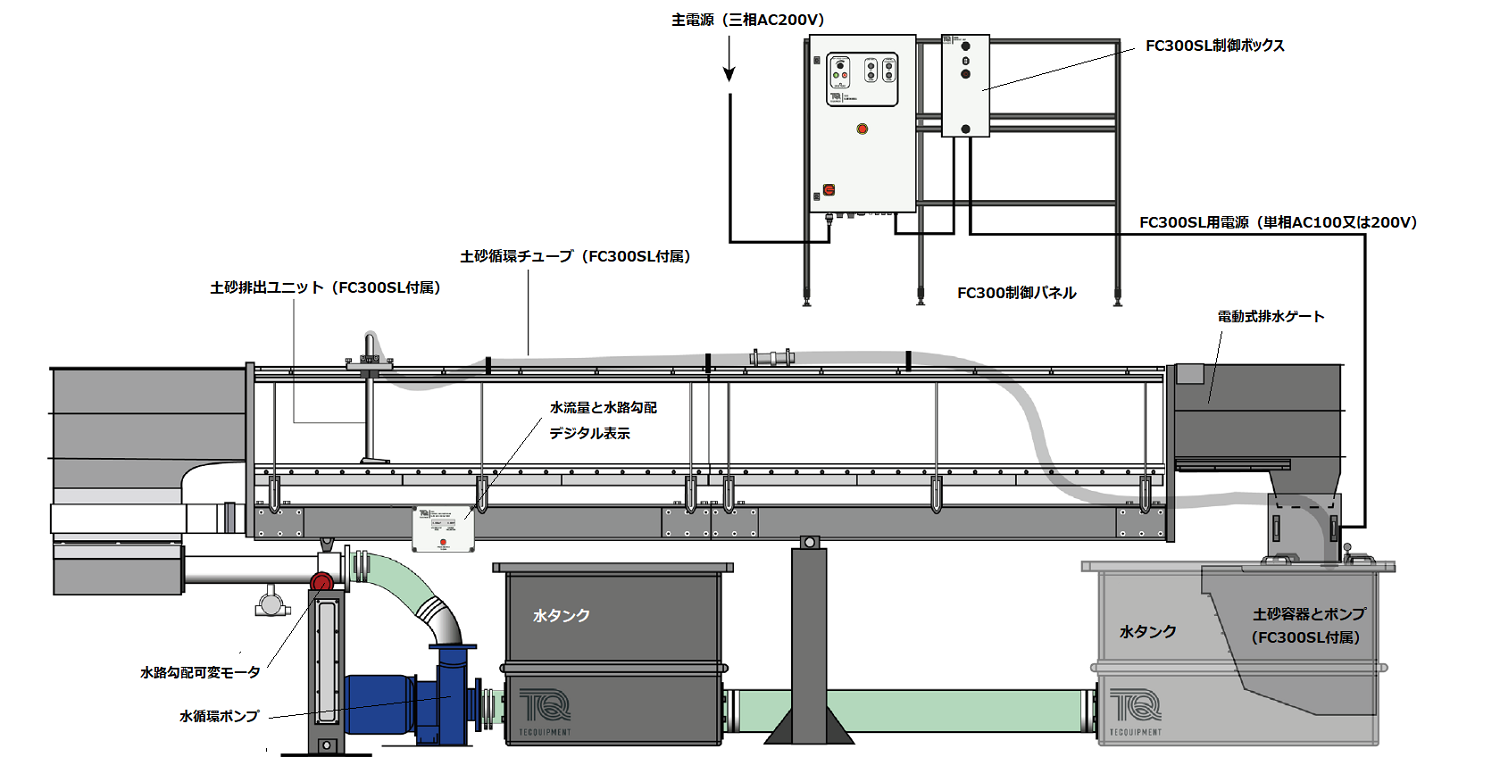

FC300-5M開水路概略図(オプションのFC300SL循環装置取付状態)
 クリックすると画像が拡大します




 計測器 推奨オプション(別売)

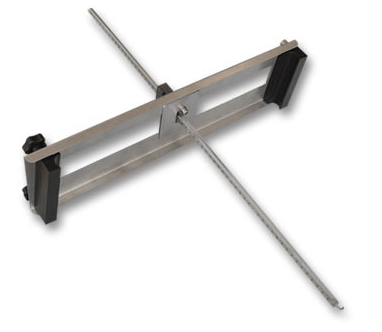

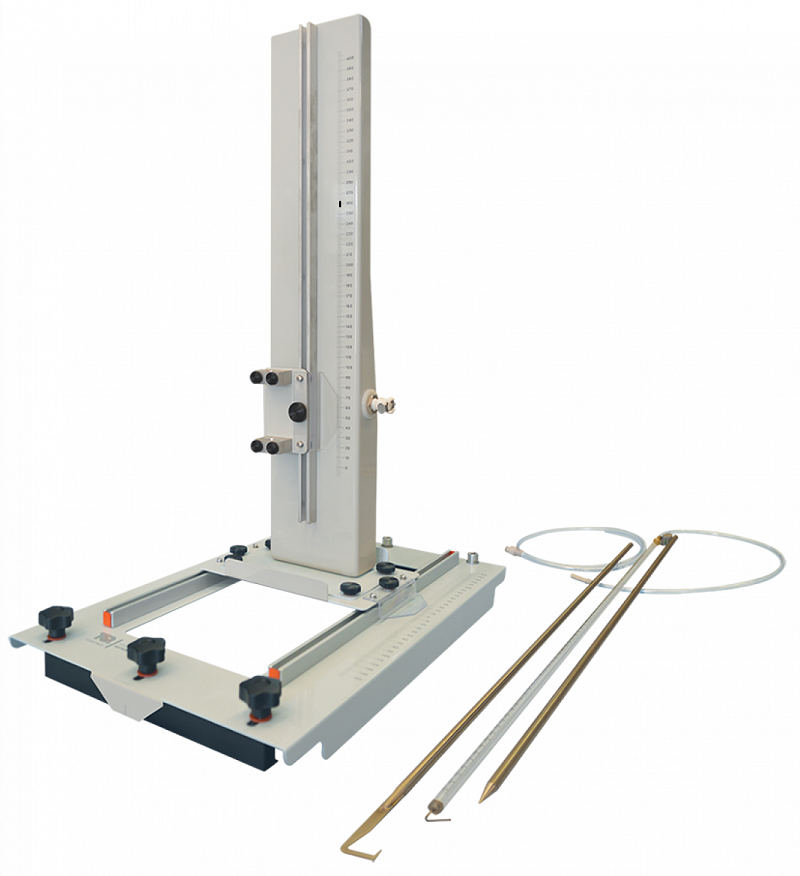

 FC300IC 位置計測装置

FC300水路に沿った任意の位置で、XY断面方向の寸法を計測できます。
2種類の深さゲージとピトー管が付属されています。

全体寸法・質量:L460 x W304 x H709 mm 約6kg
深さゲージ(カギ形)長さ:760mm
深さゲージ(ポイント形)長さ:745mm
ピトー管長さ:770mm
 クリックすると画像が拡大します

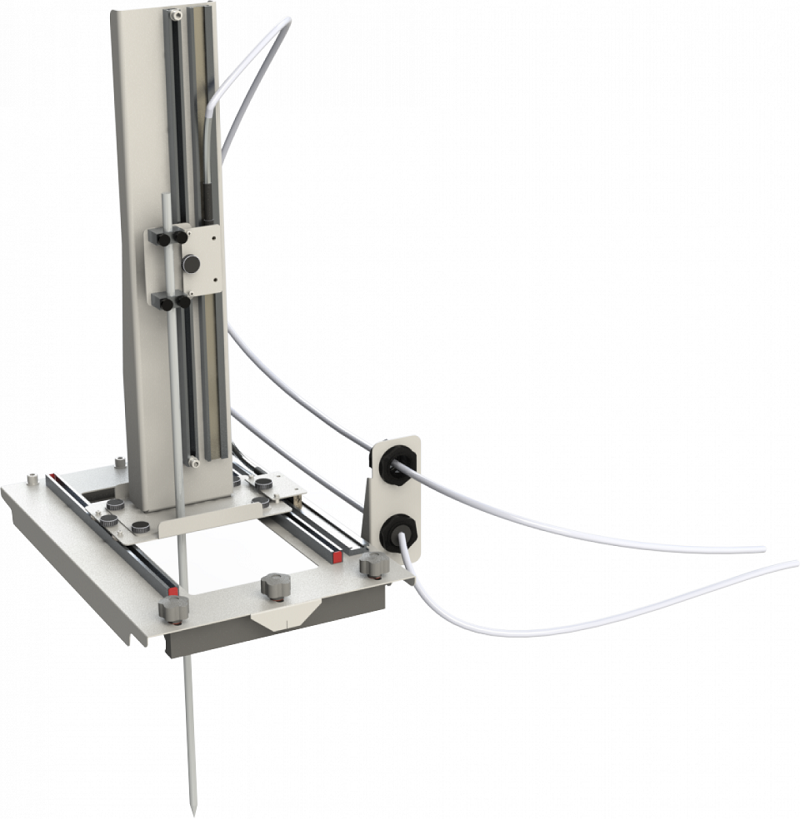

 FC300IC2 位置計測装置(デジタル式)

FC300水路に沿った任意の位置で、XY断面方向の寸法を計測できます。
2種類の深さゲージとピトー管が付属されています。FC300水路に付属のVDASユニットへ接続して、PC(別売)上で観察、データ収集することができます。

全体寸法・質量:L460 x W304 x H709 mm 約6kg
深さゲージ(カギ形)長さ:760mm
深さゲージ(ポイント形)長さ:745mm
ピトー管長さ:770mm
   クリックすると画像が拡大します

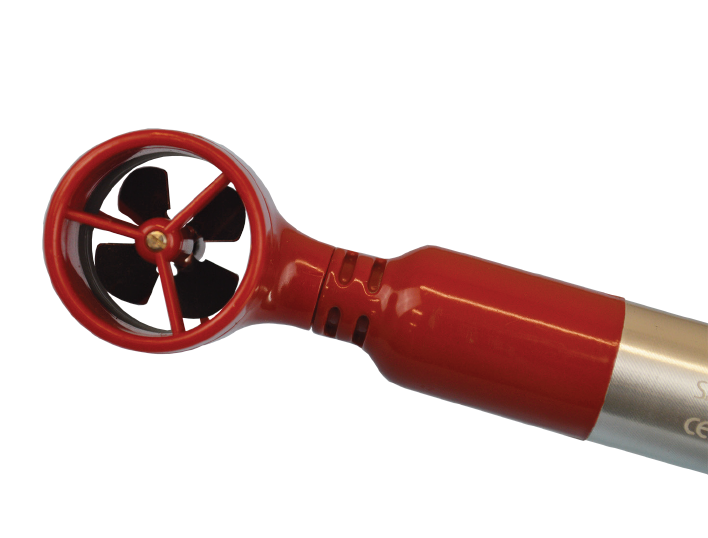

 FC300X 水流速計

水路任意の位置における水流速を計測するプロペラ式流速計で、携帯型デジタル表示機が付属されています。

計測範囲:0.02~5m/s
計測部寸法:約35 mm
計測精度:フルスケール±2.0%、読み値±3.0%
電源:バッテリ式

※流速計仕様は予測無しに変更される場合があります。
   クリックすると画像が拡大します

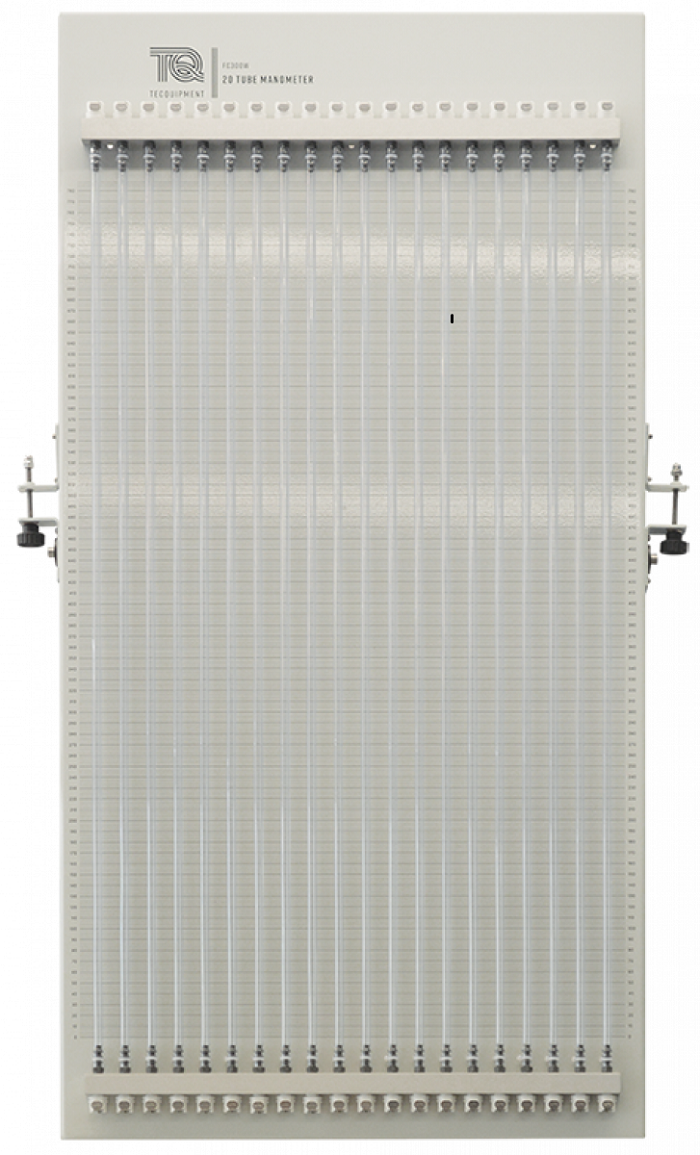

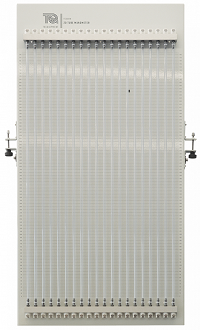

 FC300W 20本マノメータ

FC300水路深さを計測するための水マノメータで、水路に沿って
配置された圧力孔(25cm間隔)と接続して使用します。
マノメータ下部にはワンタッチ接続のチューブコネクタがあり、
チューブ上部は大気に開放されています。
FC300側面に取り付ける事ができます。

寸法・質量:W630 x D180 x H1040 mm 約12kg


FC300水路に取付けた参考写真    クリックすると画像が拡大します

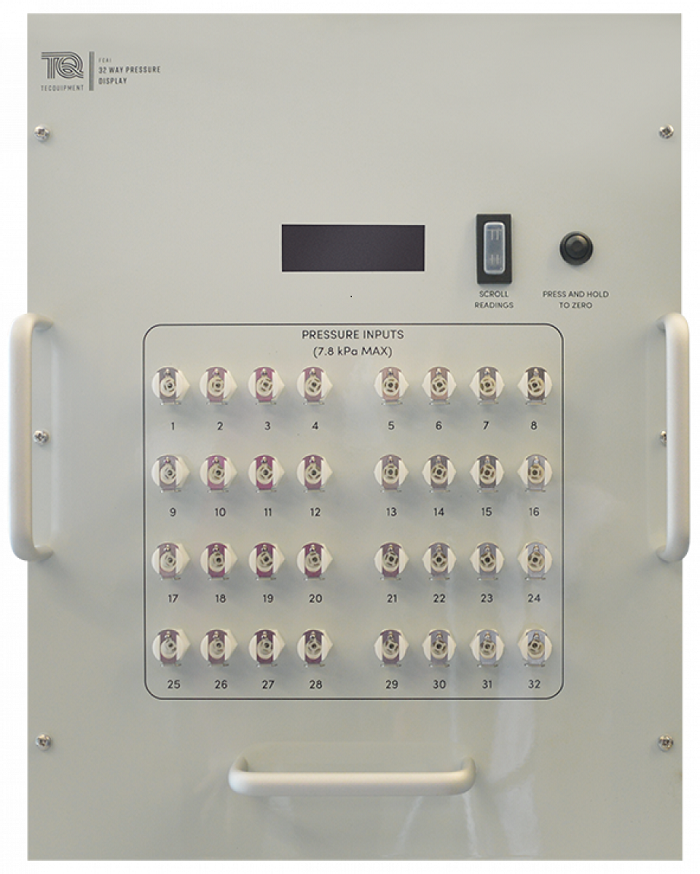

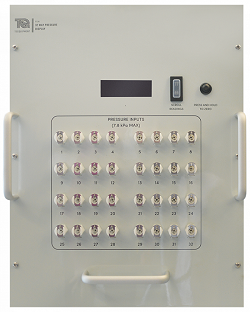

 FCA1 32圧力表示器

FC300水路深さを計測するための圧力表示器で、水路に沿って配置された圧力孔(25cm間隔)と接続して使用します。
32ヶ所の圧力を4グループごとにデジタル表示、スクロールして切り替える事が出来ます。
FC300水路に付属のVDASユニットへ接続して、PC(別売)上で観察、データ収集することができます。

寸法・質量:W350 x D220 x H450 mm 約10kg
電源:DC12V
最大圧力:±7kPa

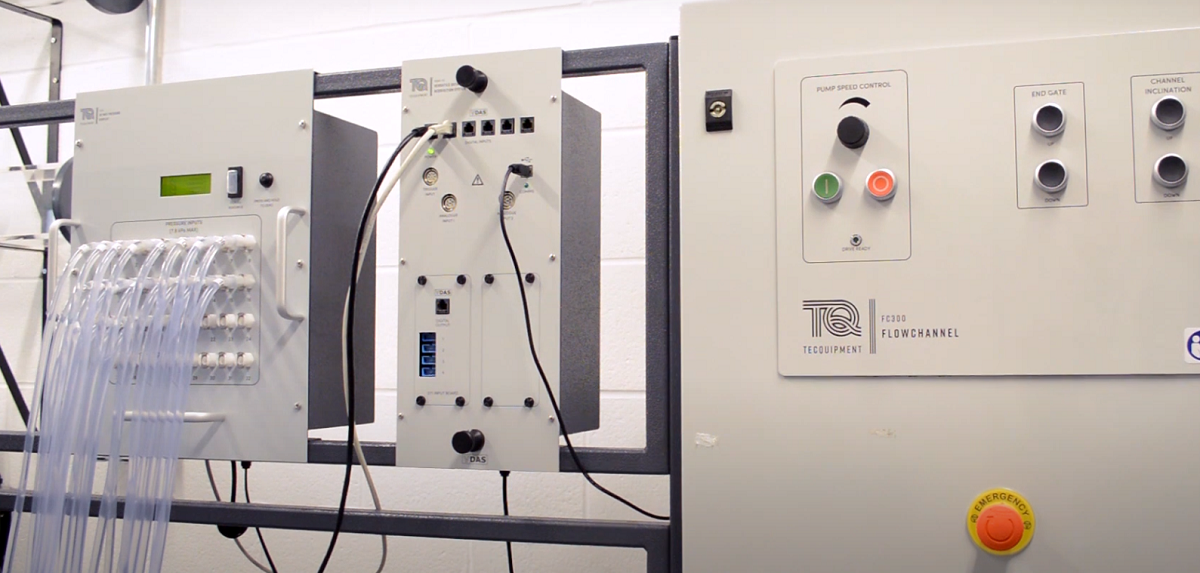

FC300制御パネルに取付け 参考写真
左より32圧力表示器、VDAS(付属品)、制御パネル
   クリックすると画像が拡大します

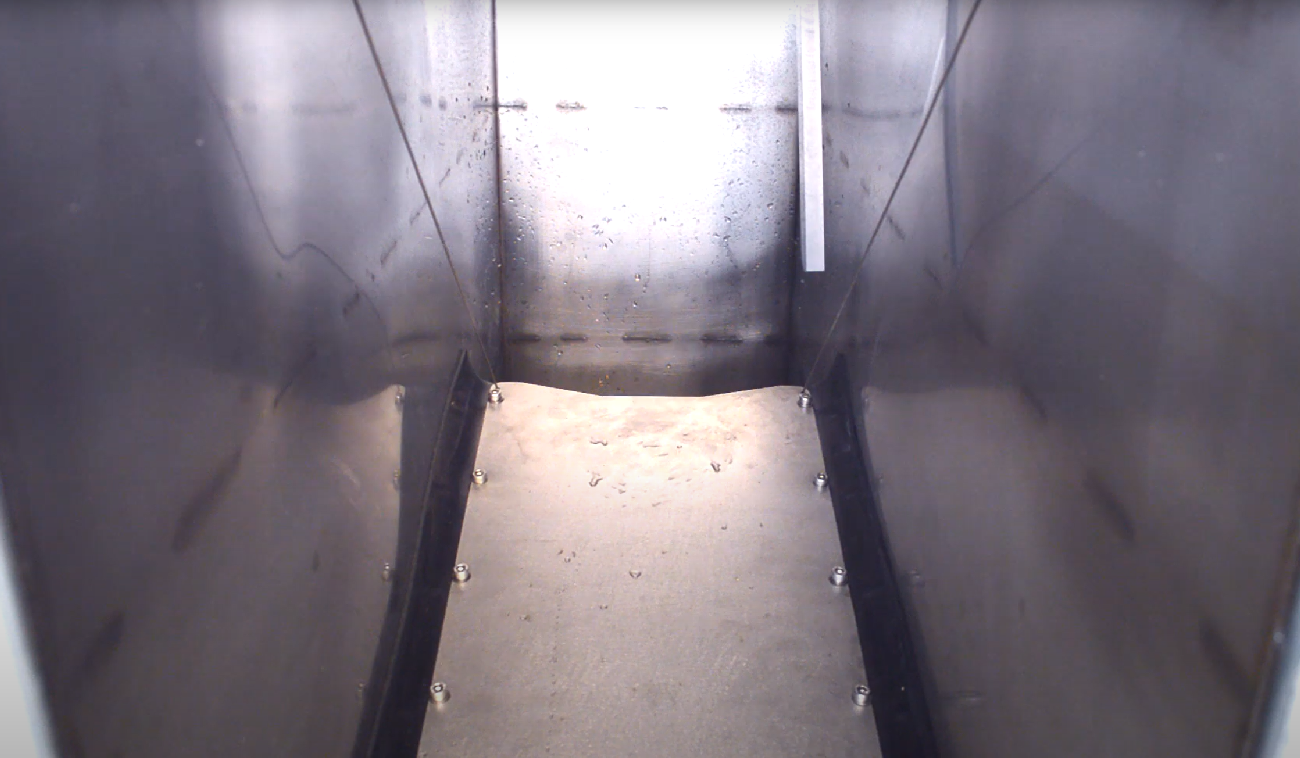

 FC300SL 土砂循環装置

FC300水路の土砂を上流へ循環する装置で、水路出口のタンク内に取付けられるフィルタ容器とポンプ、水路上流で土砂を排出するユニットで構成されています。


容器寸法・質量:W1250 x D890 x H790 mm 約56kg
排出ユニット寸法・質量:W460 x D255 x H700 mm 約6.3kg
制御ボックス寸法・質量:W190 x D200 x H450 mm 約4.5kg
循環チューブ:外径60mm、長さ約10M
電源:単相AC100又はAC200V

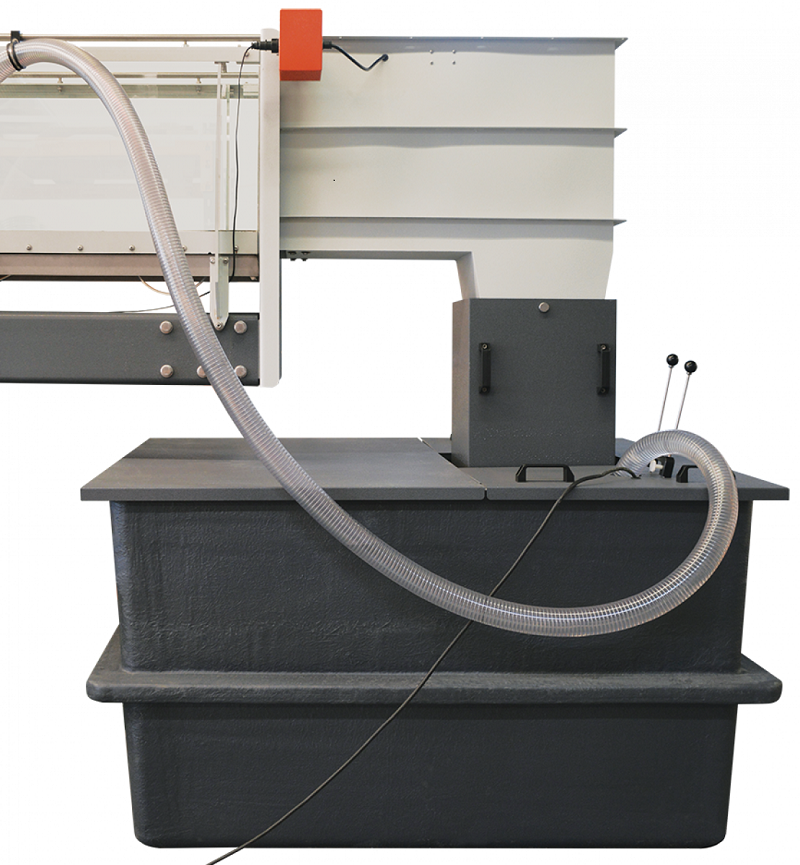

FC300水路へ組付けた参考写真

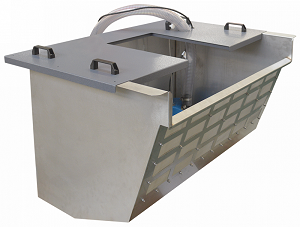

フィルタ容器(上記水槽内に配置)

制御ボックスと排出ユニット

 クリックすると画像が拡大します




 実験モデル 推奨オプション(別売)

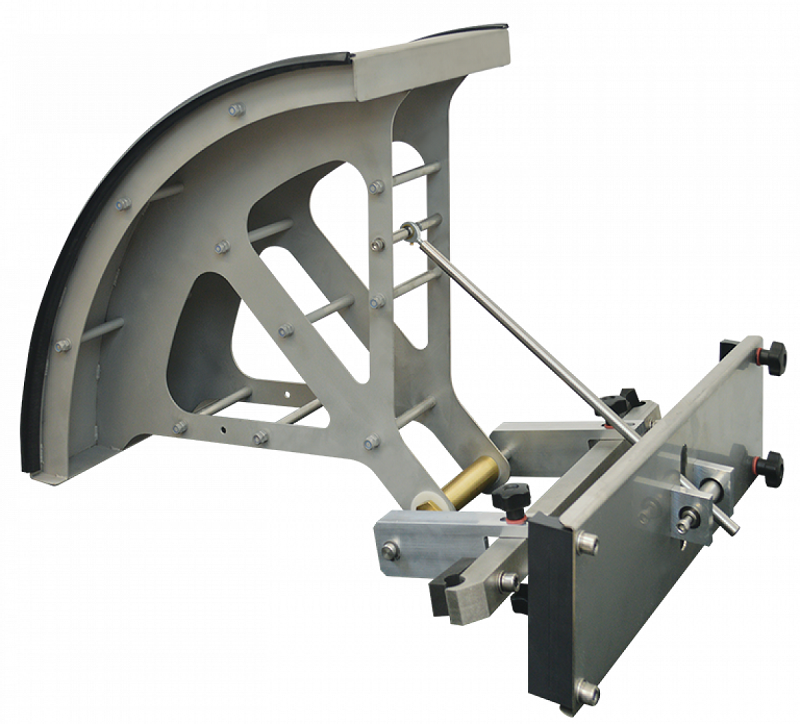

 FC300B ラジアルゲート

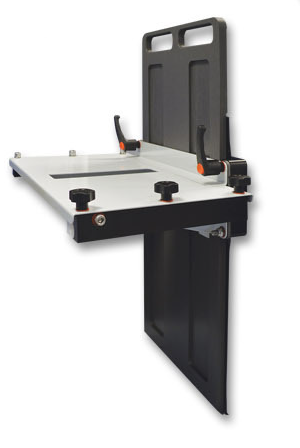

   FC300C スライスゲート(圧力孔付)

ラジアルゲートを通る放水と流れを調査します。
寸法・質量:W430 x D465 x H568 mm 約18kg

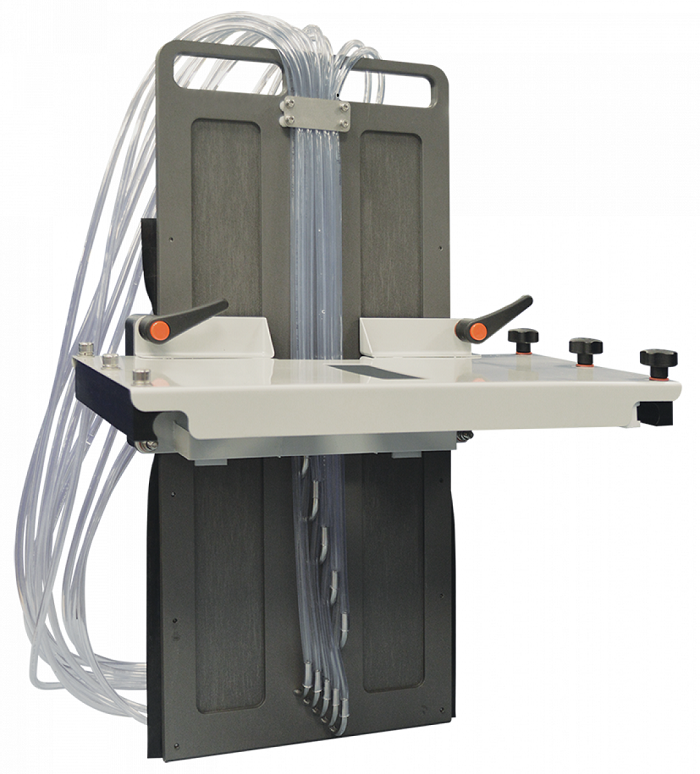

  表面に10ヶ所の圧力孔が配置されたスライスゲートで、流量と深さによって圧力がどのように変化するか調査します。別売りの圧力計測器(FC300W又はFCA1)と接続してください。
寸法・質量:W465 x D290 x H670 mm 約18kg



 クリックすると画像が拡大します    クリックすると画像が拡大します

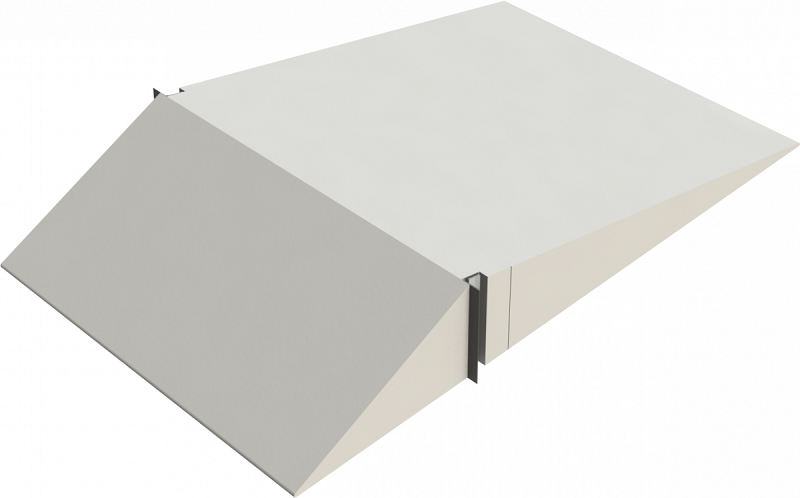

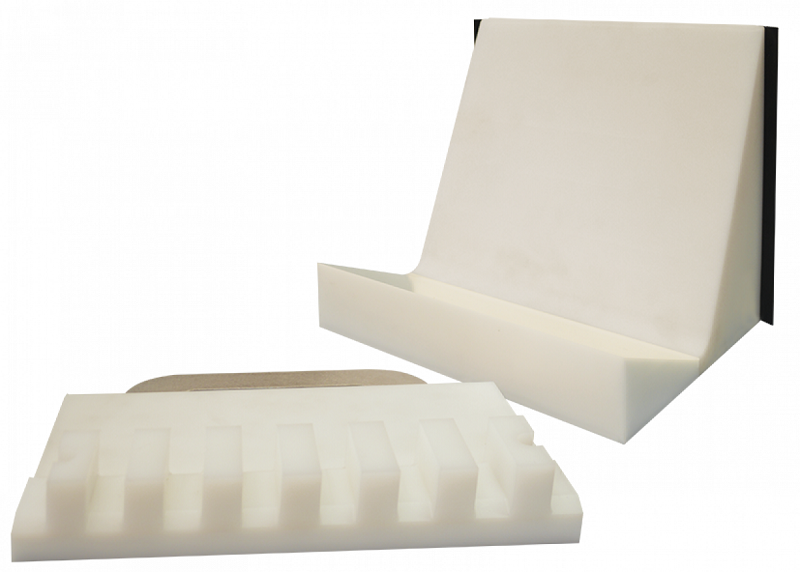

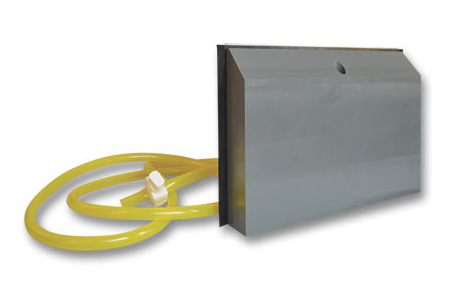

 FC300D クランプせき    FC300E エプロンとスキージャンプ

クランプせきを使用して開水路の流れをどのように計測するか調べます。
寸法・質量:L500 x D300 x H75 mm 約6kg

  交換可能なフラットエプロンとブロック付エプロン、スキージャンプで放水と流れを調査します。
放水路:L150 x W295 x H250 mm 約6kg
スキージャンプ:L170 x W295 x H55 mm 約2kg
フラットエプロン:L202 x W295 x H15 mm 約0.5kg
ブロック付エプロン:L50 x W295 x H30 mm 約0.5kg



 クリックすると画像が拡大します    クリックすると画像が拡大します

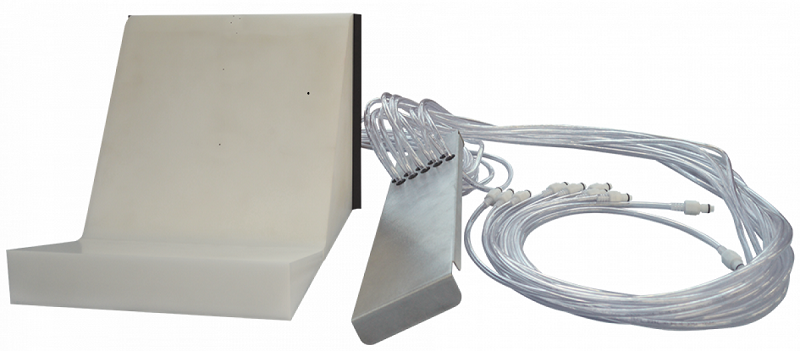

 FC300E2 オージーせき(圧力孔付)    FC300E3 エネルギー損失モデル

せき頂上と表面に10ヶ所の圧力孔を配置したオジーせきです。
別売りの圧力計測器(FC300W又はFCA1)と接続してください。
寸法・質量:L150 x W295 x H250 mm 約6kg
スキージャンプ:L170 x W295 x H55 mm 約2kg

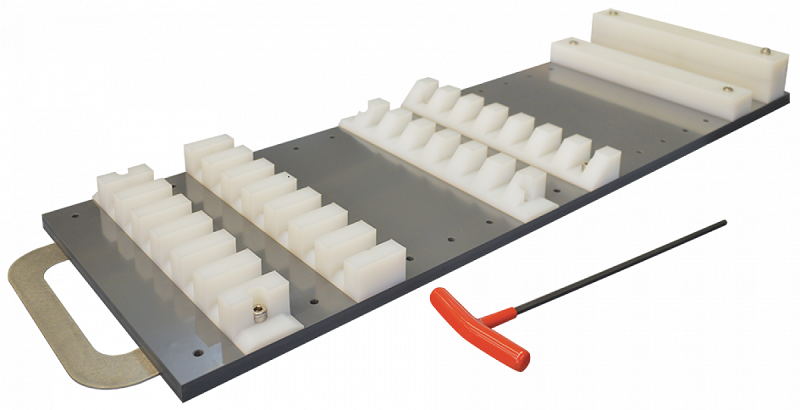

  FC300E又はFC300E2と組み合わせて使用します。
長いエプロンと配置変更可能なブロックで構成されています。
寸法・質量:L1970 x W295 x H75 mm 約8kg


 クリックすると画像が拡大します    クリックすると画像が拡大します

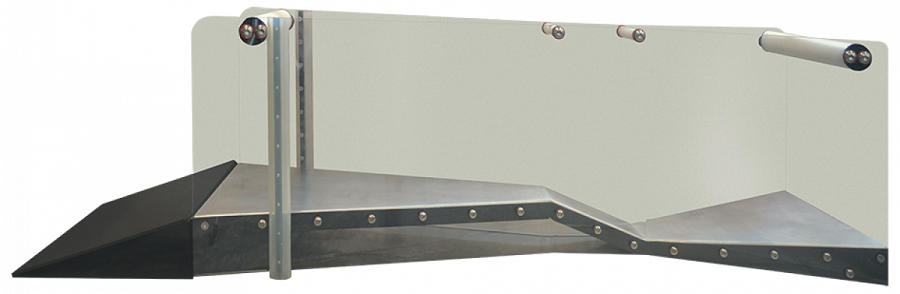

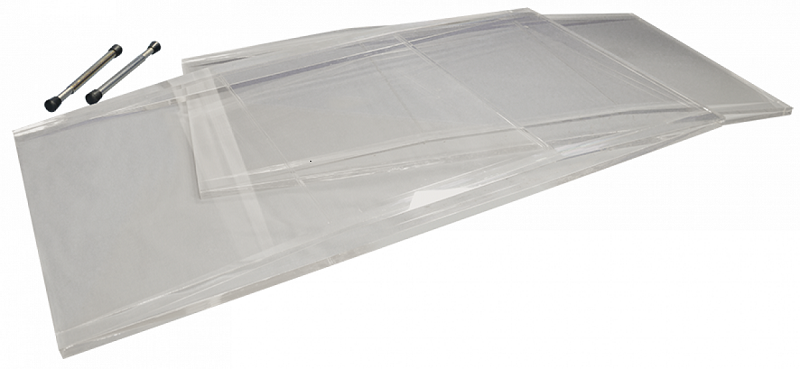

 FC300F ベンチュリフリューム(透明)    FC300H パーシャルフリューム(透明)

河川や水路で利用される流量計測技術を学びます。
寸法・質量:L900 x D40 x H450 mm 約10kg  x2枚

  パーシャルフリュームを使用して開水路の流れをどのように計測するか調べます。
寸法・質量:L1300 x D298 x H350 mm 約11kg


 クリックすると画像が拡大します    クリックすると画像が拡大します

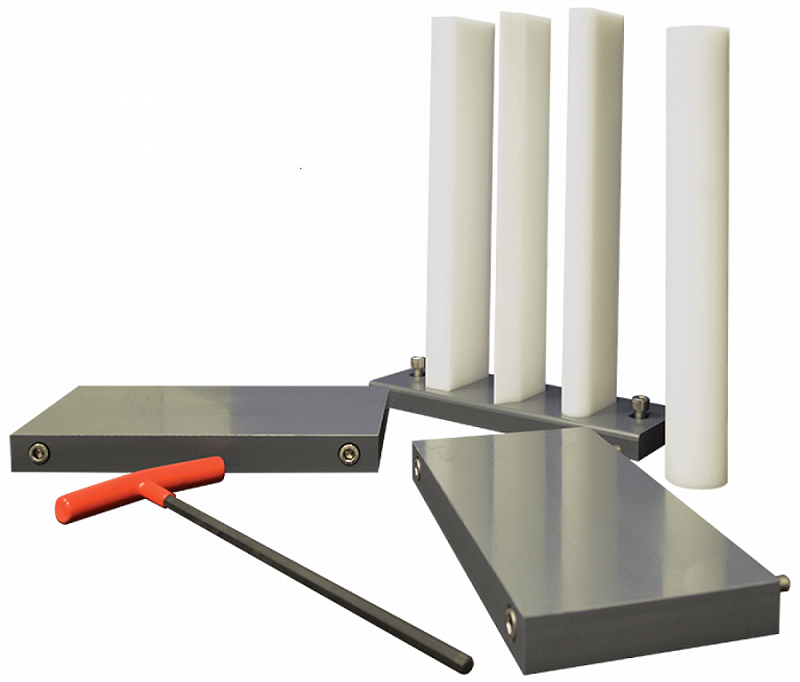

 FC300J 柱脚構造(4種類)    FC300K/K2/K3 粗床

河川や水路で利用される流量計測技術を学びます。
寸法・質量:L900 x D40 x H450 mm 約10kg  x2枚
  水路底面に配置し、異なる流路の比較調査を行います。
下記3種よりご選択ください。
寸法:L1500 x W298mm x 3枚

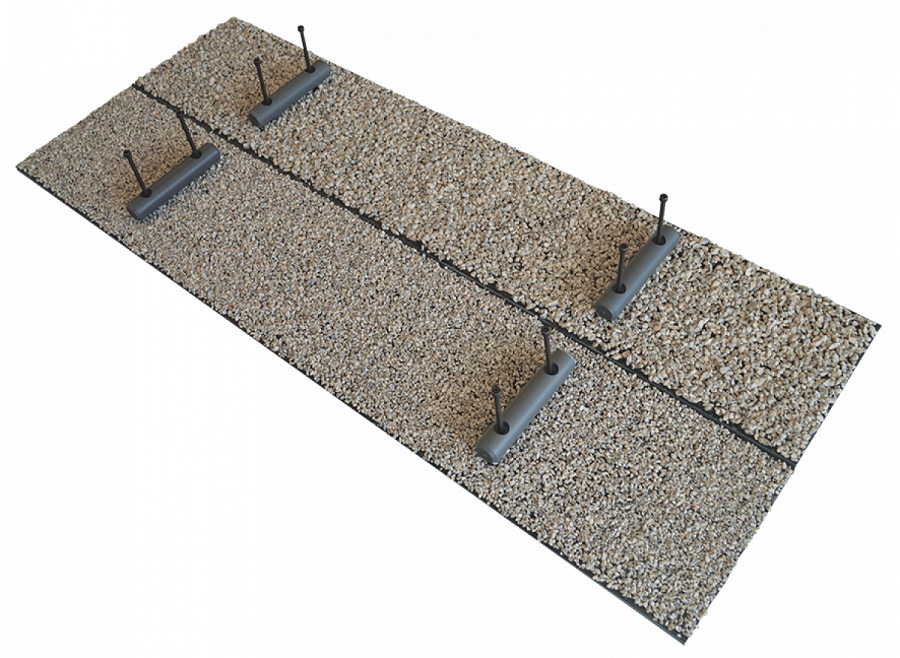

         FC300K 粗床2種類(砂利2-5,10mm)
砂利小2-5mm、砂利大10mm
FC300K2 粗床(砂1-2mm)
  砂1-2mm
FC300K3 粗床(芝生)
  芝 約15mm
 クリックすると画像が拡大します    クリックすると画像が拡大します

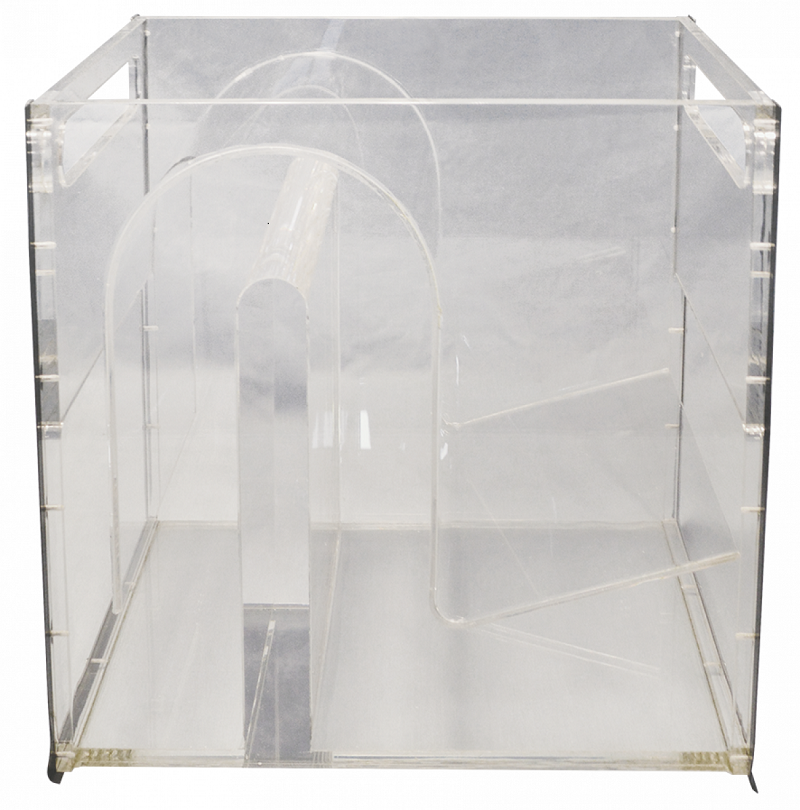

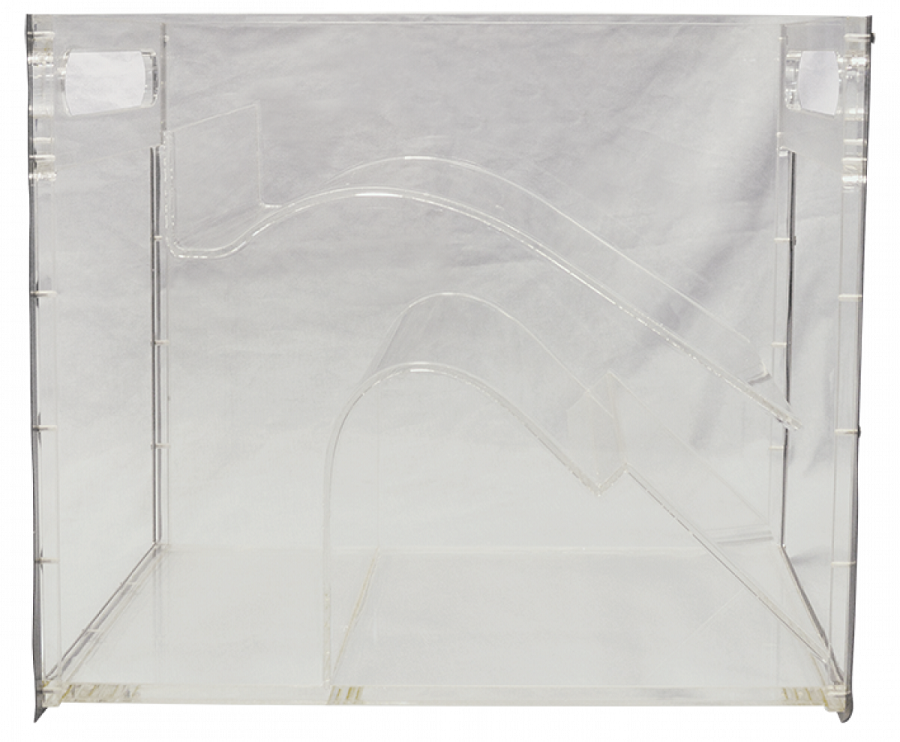

 FC300L サイホン放水路    FC300L2 自己調整型サイホン放水路

透明アクリル製のサイホン式放水路を通る流れを調査します。
寸法・質量:W420 x D298 x H400 mm 約11kg

  透明アクリル製のサイホン式放水路で、上流水位をほぼ一定に保ちながら、排出量を自動的に調整します。
寸法・質量:W420 x D298 x H400 mm 約11kg


 クリックすると画像が拡大します    クリックすると画像が拡大します

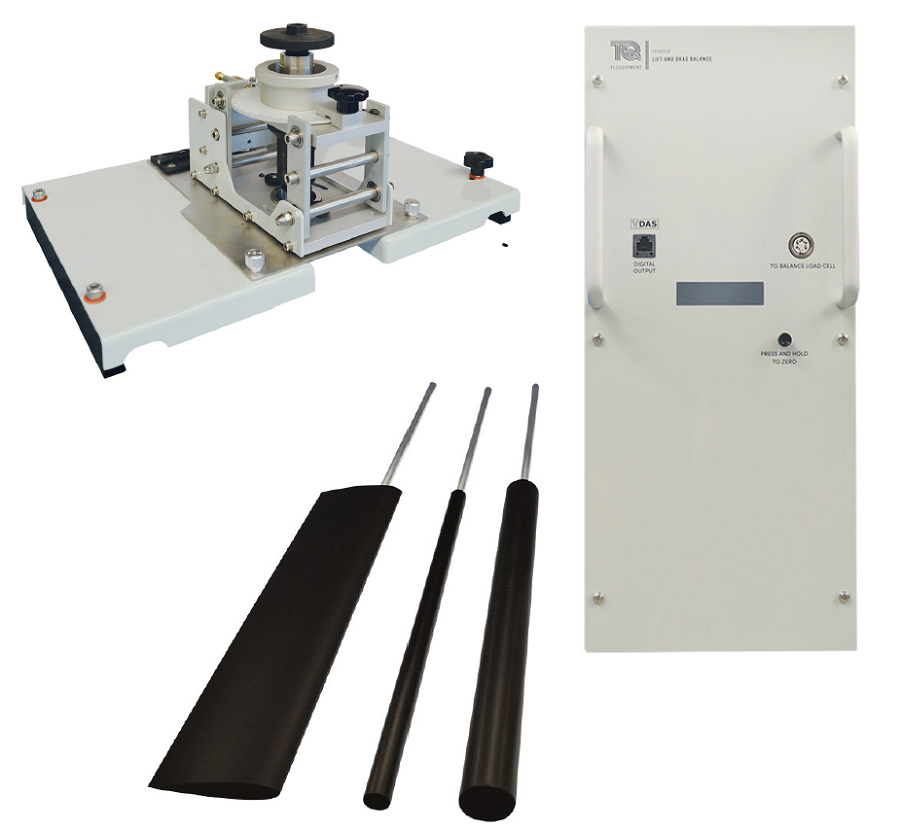

 FC300LD 揚力/抗力計測装置    FC300M 渦励振動

モデルの揚力又は抗力(N)をデジタル表示します。2種類の円柱モデルと翼モデルが付属されています。
FC300水路に付属のVDASユニットへ接続して、PC(別売)上で観察、データ収集することができます。
装置寸法・質量:L290 x W460 x H75 mm 約6kg
電源:DC12V

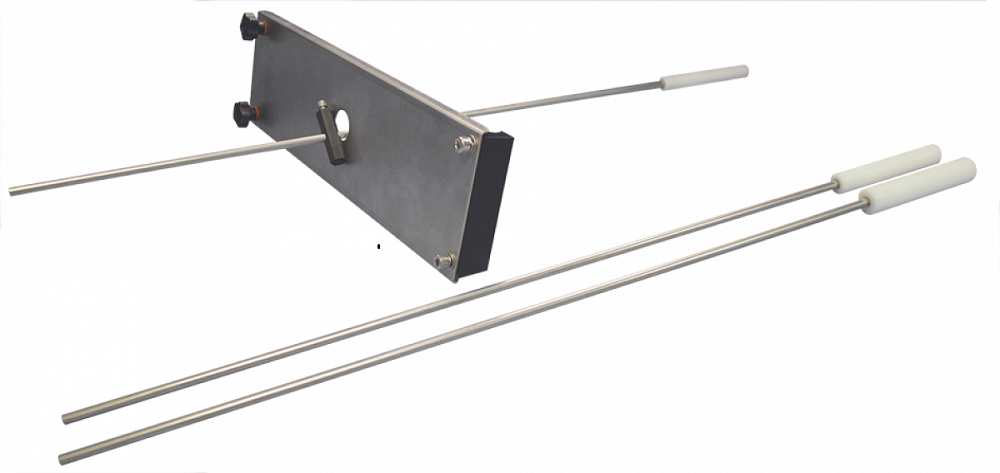

  水の流れから起こるカルマン渦が吊り下げられた振り子の振動を誘導します。
シャフト全長:L850mm
振り子寸法:L120mm x 3種類(直径16,20,24mm)


 クリックすると画像が拡大します    クリックすると画像が拡大します

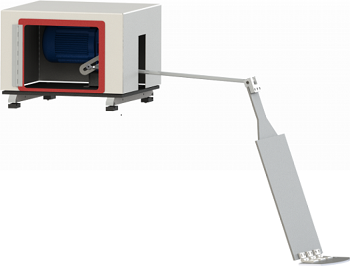

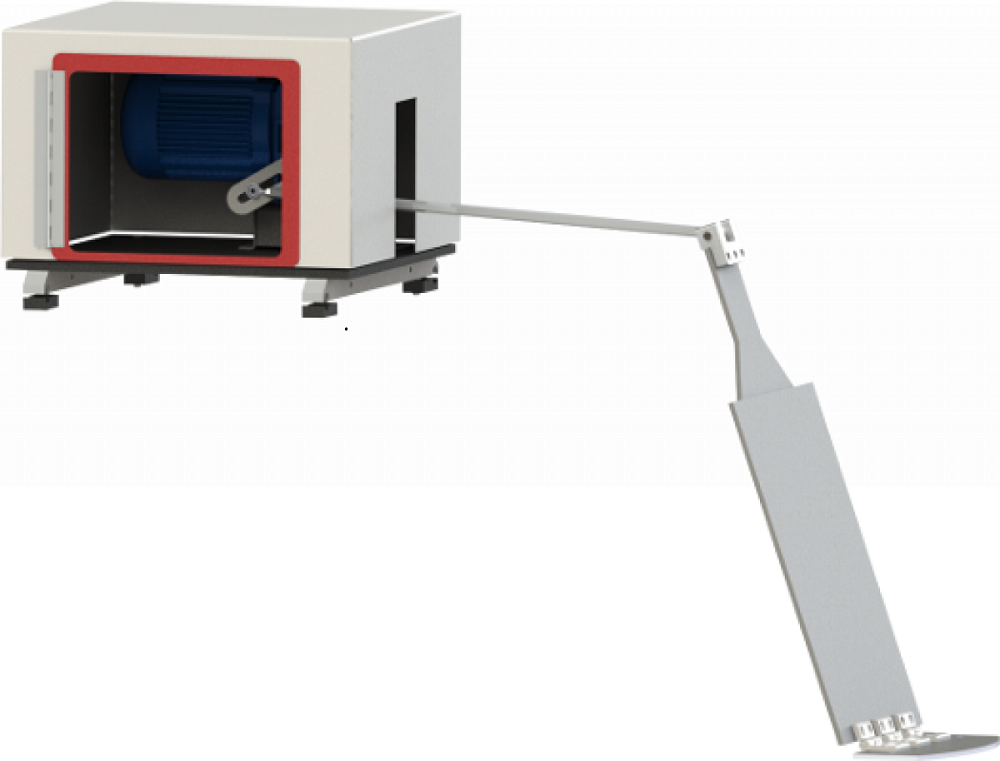

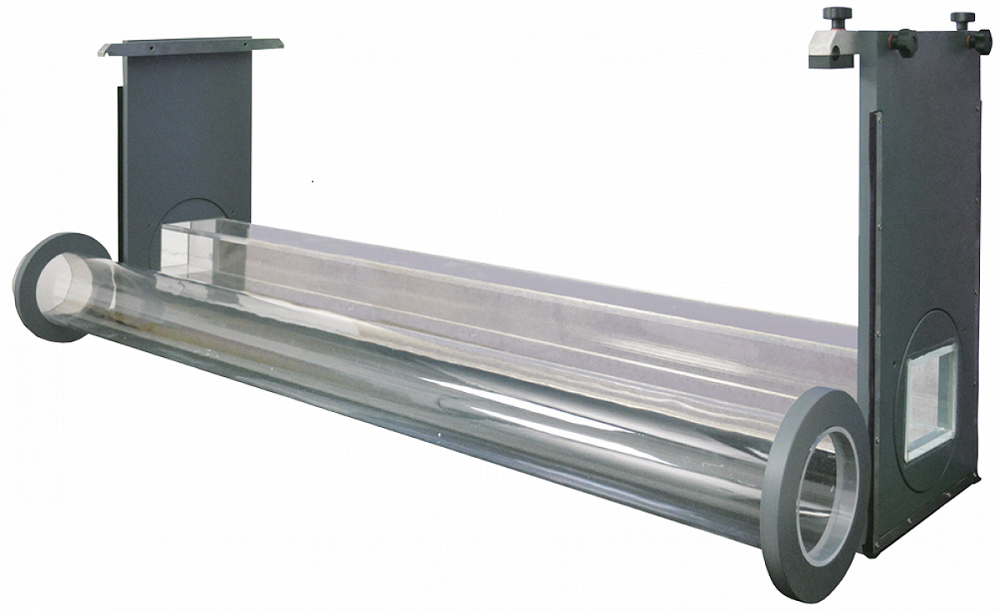

 FC300N 波発生器とビーチ    FC300P 排水路(透明)

電動速度可変式の波発生器とビーチを模した勾配付プレートで構成されています。
  円形と長方形断面排水路の流れを視覚的に調べます。
円形排水路:L1600 x 外径200mm、内径125mm
長方形排水路:L1600 x 125 x 90 mm


 クリックすると画像が拡大します    クリックすると画像が拡大します

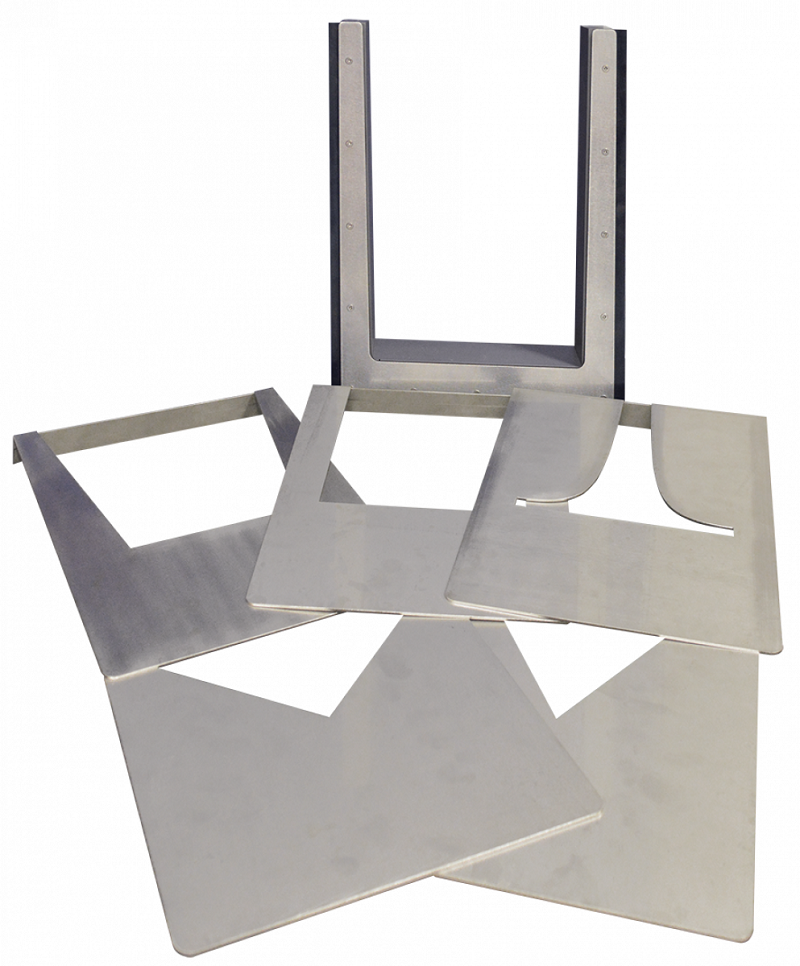

 FC300Q せき実験セット    FC300R 広頂せき

異なる5種類のせきで流れを制御、水量を計測・分析します。
せき5種類:長方形、台形、V形x2種、比例せき
せきプレート寸法:W262 x D28 x H360 mm

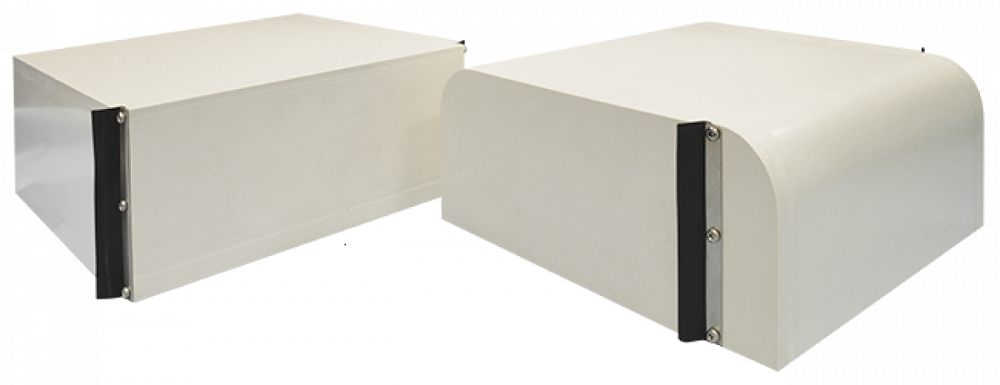

  角形状の異なる2種類の広頂せきが用意されています。
四角:L300 x W297 x H125 mm 約6kg
R角:L300 x W297 x H125 mm 約6kg


 クリックすると画像が拡大します    クリックすると画像が拡大します

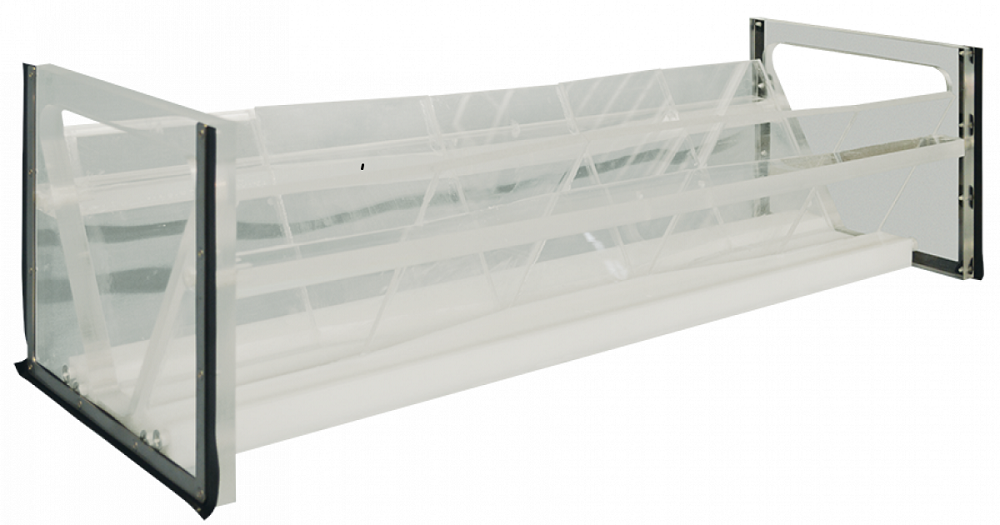

 FC300Z 台形水路

低流量計測等に適した60度の透明台形水路です。
寸法・質量:L925 x W298 x H250 mm 約13kg

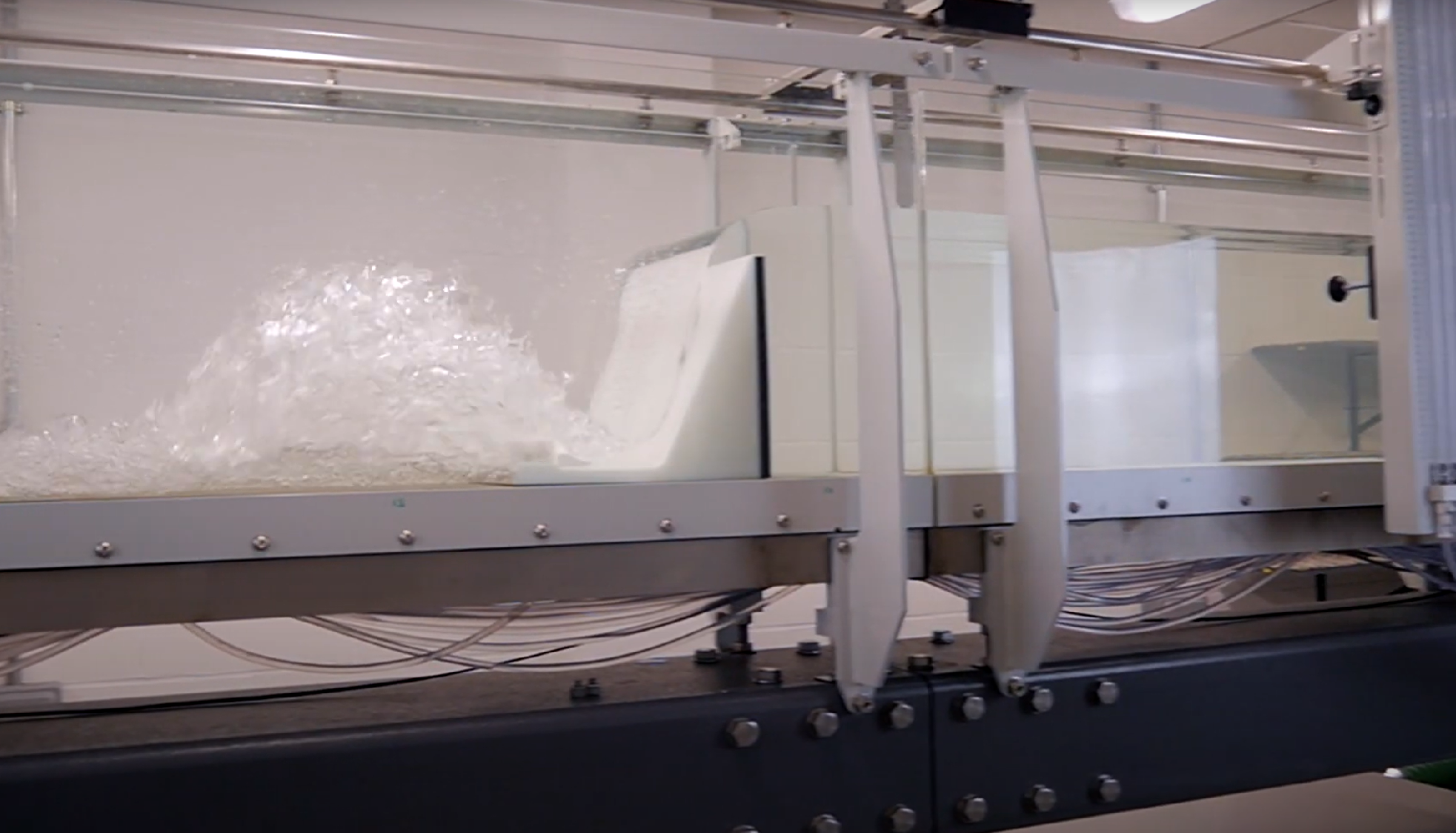

 クリックすると画像が拡大します   FC300Eエプロンとスキージャンプ実験状況

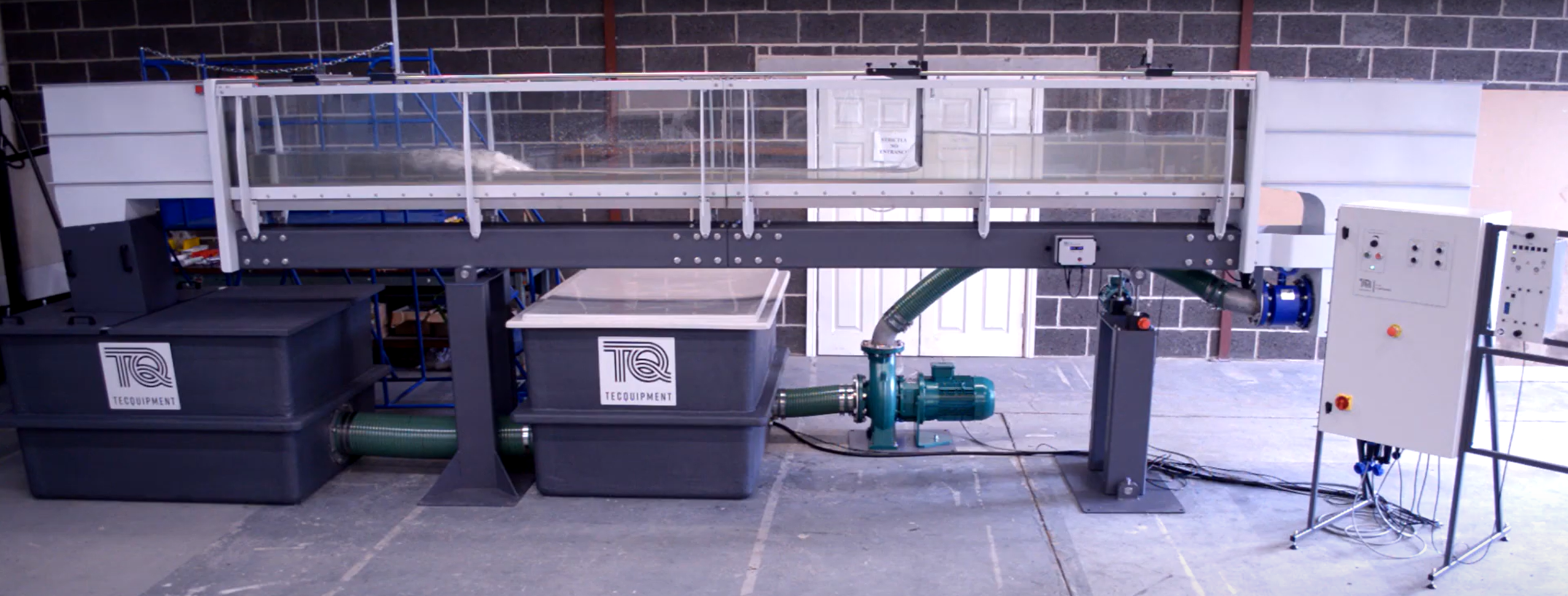

FC300-5 300x450開水路(5M)設置参考写真



参考動画(英語版)
