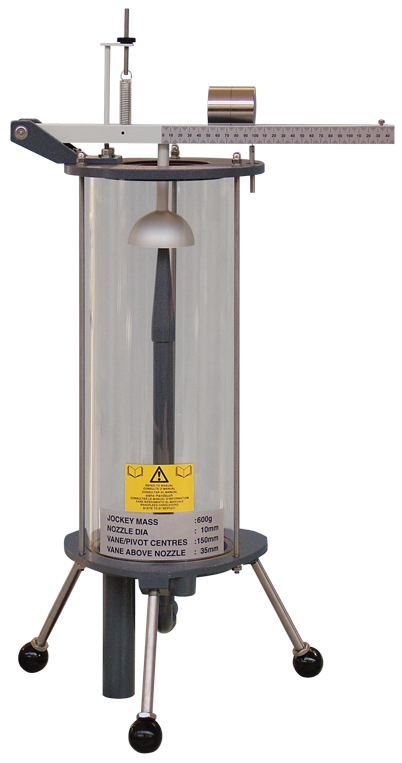

H8 ジェット流衝突実験装置
Impact of a Jet
TecQuipment社 水理工学実験装置サイトへ




クリックすると画像が拡大します

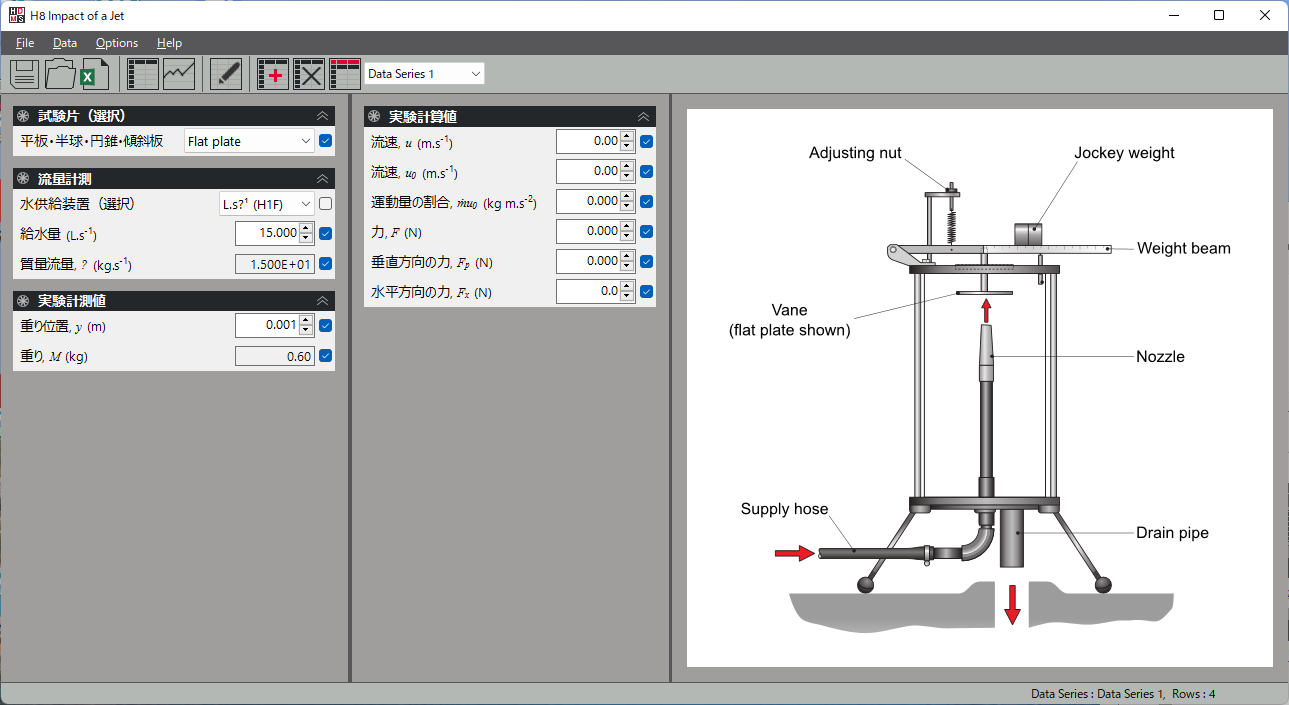

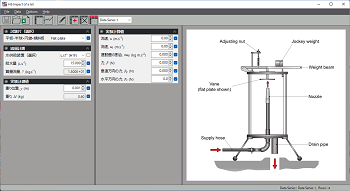

水理実験用ソフト参考画面(
HDMS
実験データと手動で入力、記録するための
シンプルなソフトウェアが付属されます。
HDMSソフト概要サイトへ

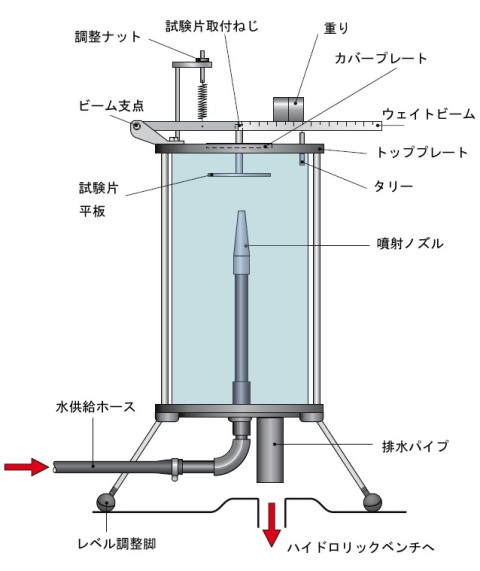

正確で急速な高速ジェット水流が試験片(羽根)に衝突する様子を観測し、その力を計測します。
別売りオプションとして、120°円錐プレートと30°傾斜プレート(H8a)も用意され、ジェット衝撃を加えた種々面の力を計測してジェット衝撃問題を解くための運動量の法則を理解します。


【実験項目】
平板と半球の衝撃力と運動力変化比較
円錐と傾斜板の衝撃力(H8a)

H8 仕様
寸法・重量 :W420 x D310 x H740mm 約6kg
付属品 :平板(直径74mm)
 半球(直径60mm)
 水理実験用ソフト(HDMS)

クリックすると画像が拡大します


必須装置(別売)
 H1F  ハイドロリックベンチ
貯水タンクとポンプ、流量計で構成
実験装置へ水を循環供給し、その水量をデジタル表示します。

推奨オプション(別売)
 H8a  円錐と傾斜プレート
120°円錐 直径75mm、30°傾斜板 直径75mm

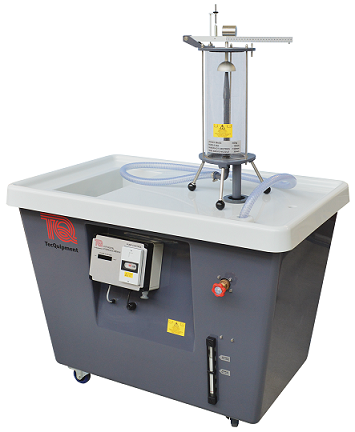

別売りのH1Fハイドロリックベンチ上に設置した写真 H8a 円錐と傾斜プレート(別売)
