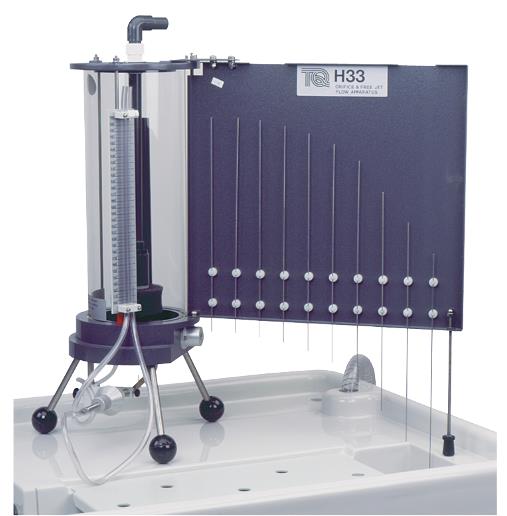

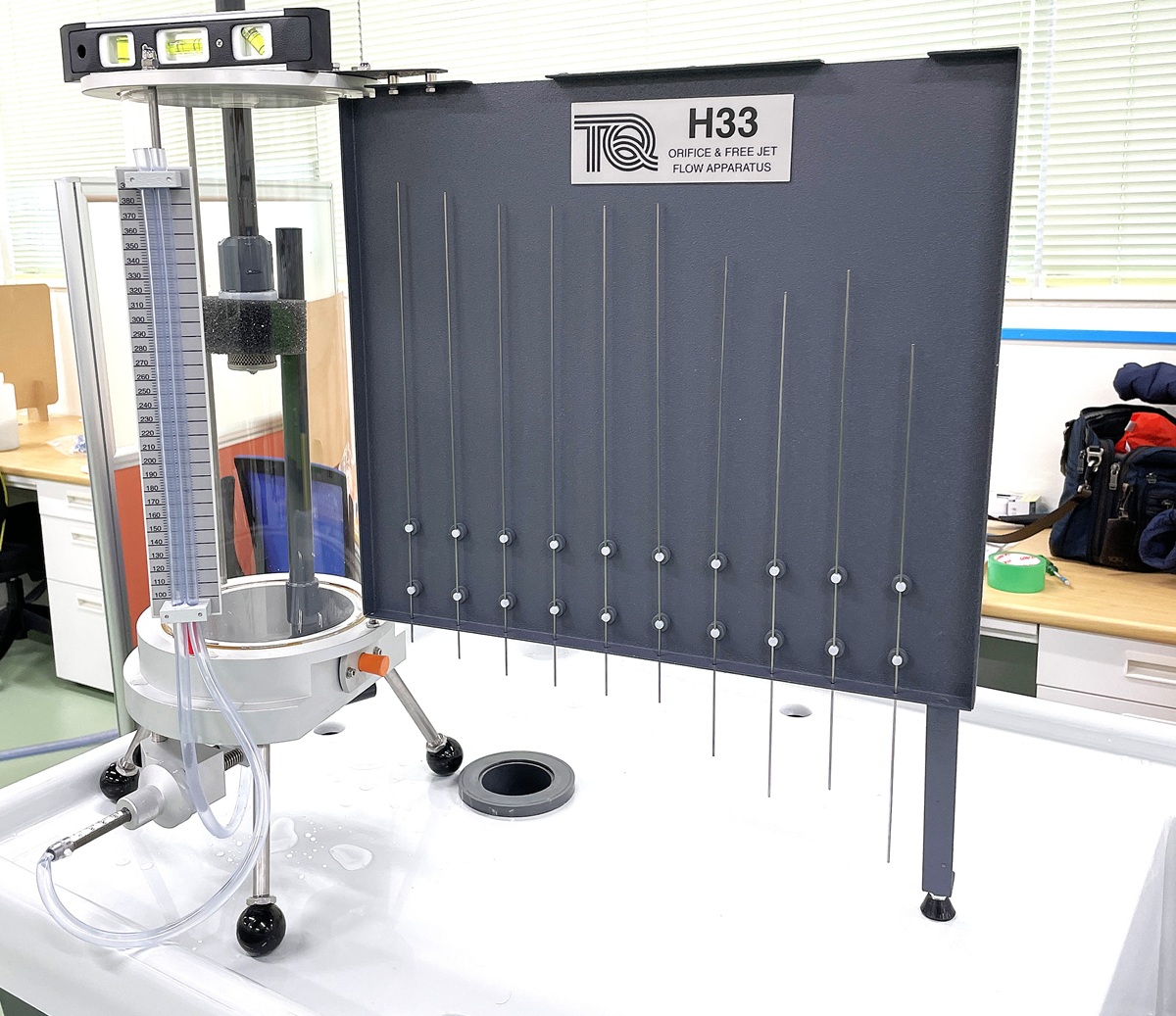

H33 オリフィス流れと噴流軌道実験装置
Jet Trajectory and Flow Through an Orifice
TecQuipment社 水理工学実験装置サイトへ

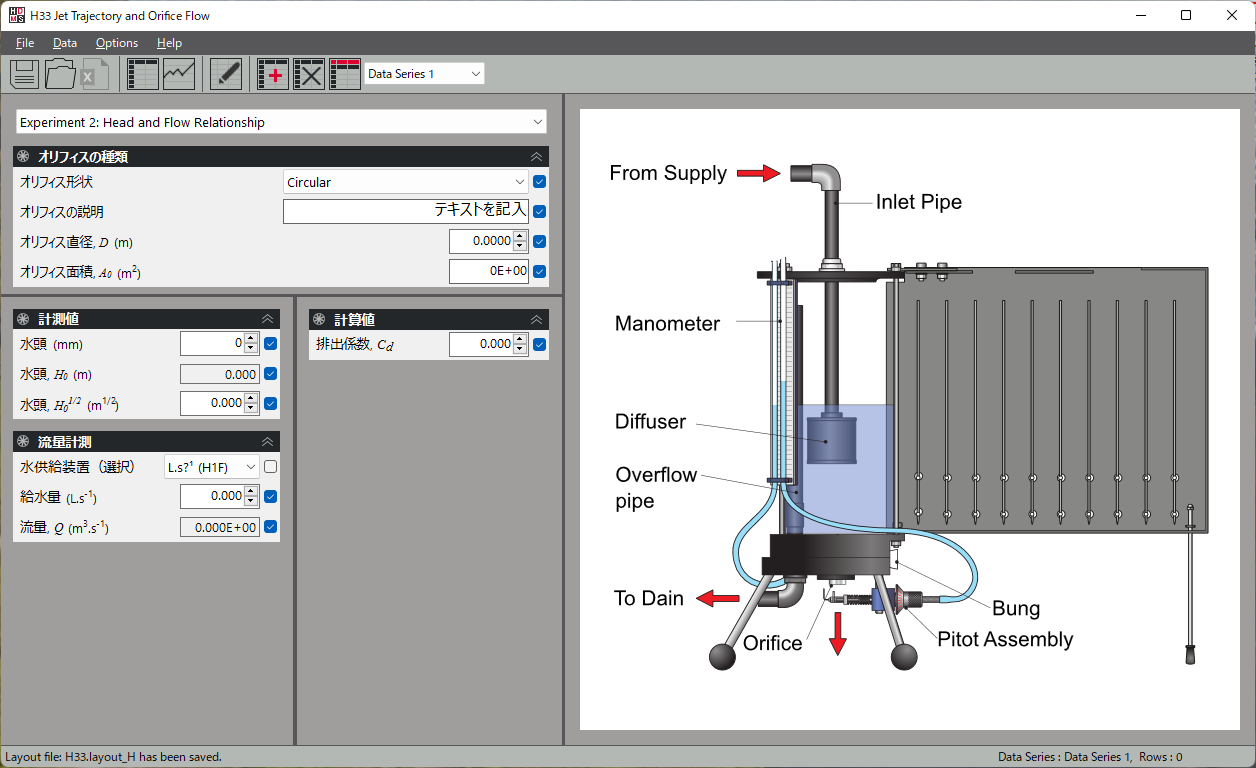

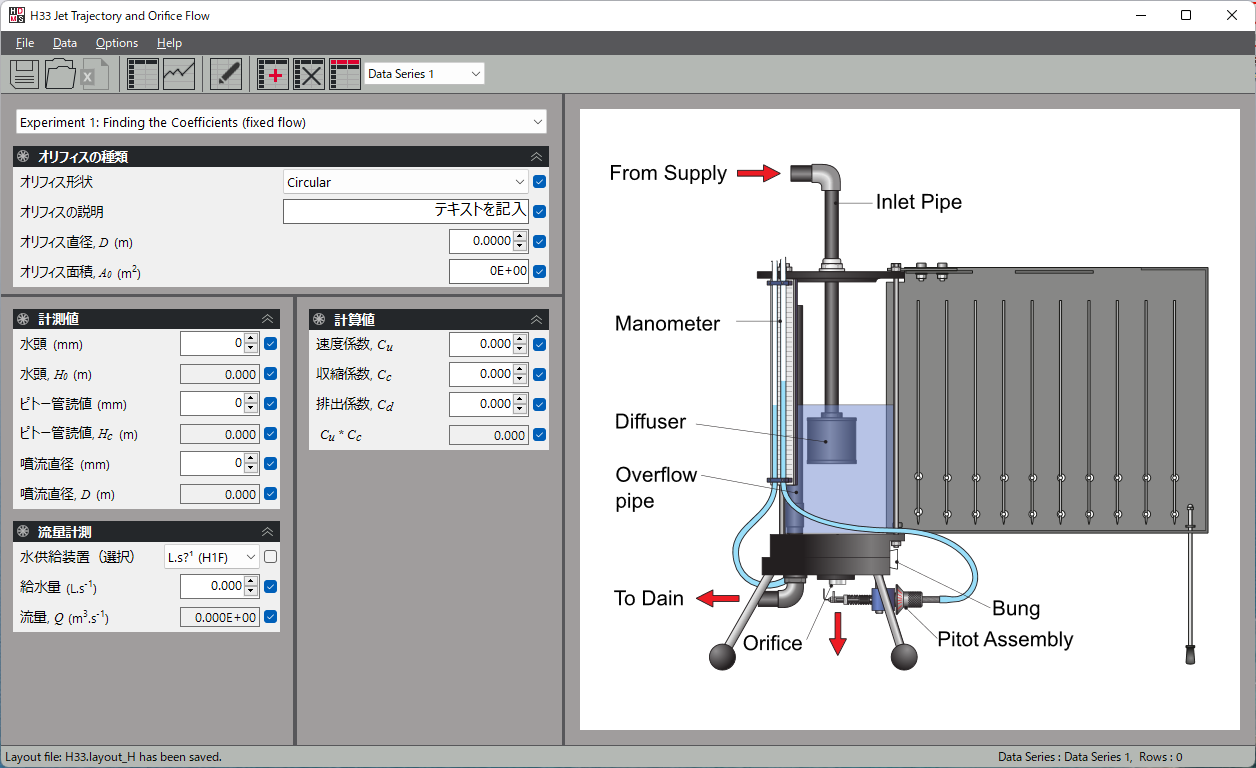

HDMS 水理実験用ソフト参考画面(付属品)
クリックすると画像が拡大します

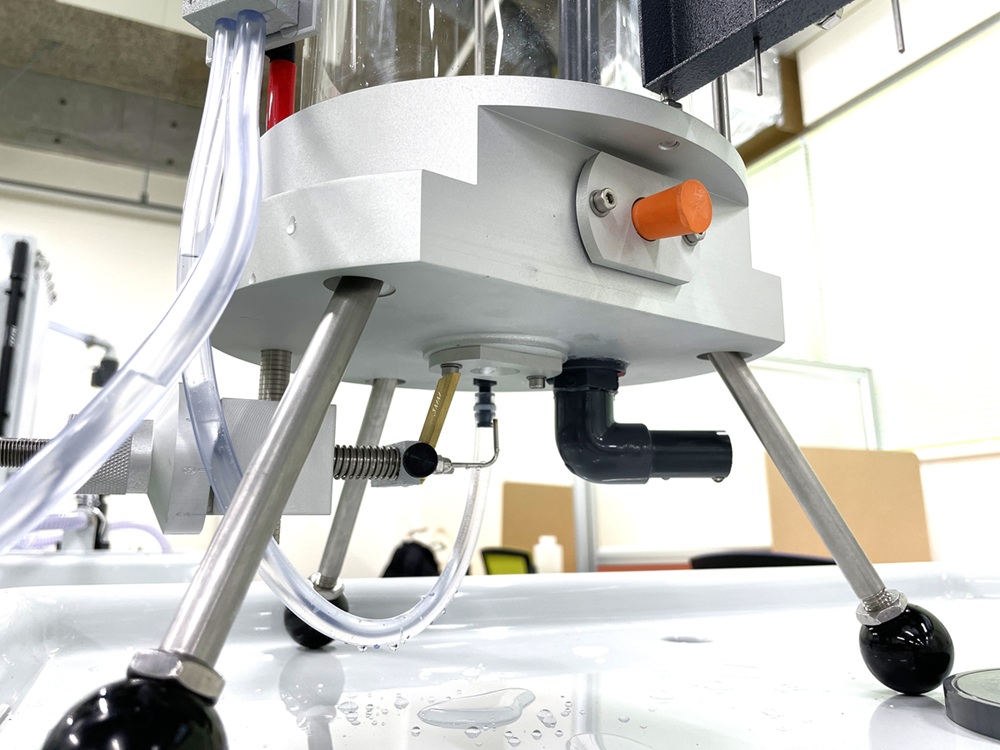

縦方向と横方向に吐出されるオリフィス又はノズルの流れを解析します。
流れの縮小・速度・排出量を計測しながら種々な吐出特性とレイノルズ数の影響を解析し、横方向の噴流軌跡を計測します。


【実験項目】
流速係数、収縮係数の決定と流量係数の算出
計測した流量係数と計算値との比較
レイノルズ数に影響する流速の範囲
縦方向、横方向のオリフィスの噴流特性と軌道

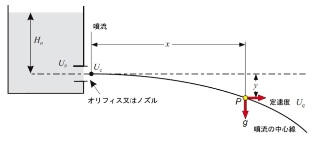

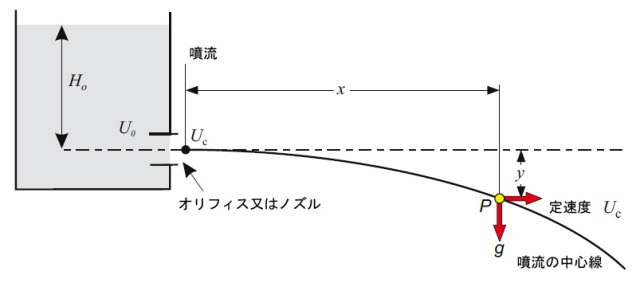

水平方向の噴流軌道実験

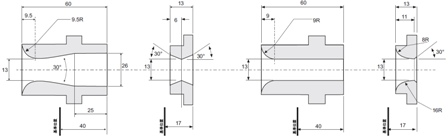

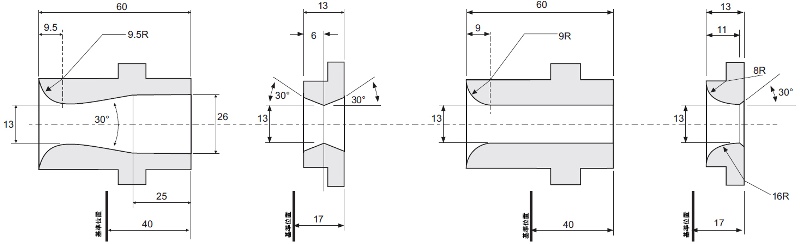

オリフィスとノズル断面図(付属品)

クリックすると画像が拡大します


H33 仕様
寸法・重量 :W700 x D400 x H700mm  約10kg
最大水頭 :365mm
最大流量 :22L.min-1
付属品  アルミ製オリフィス1種類
 アルミ製ノズル3種類
 水理実験用ソフト(HDMS)
  オリフィスの速度・収縮・排出係数

オリフィス水頭と流量の関係  オリフィス水平噴流軌道実験

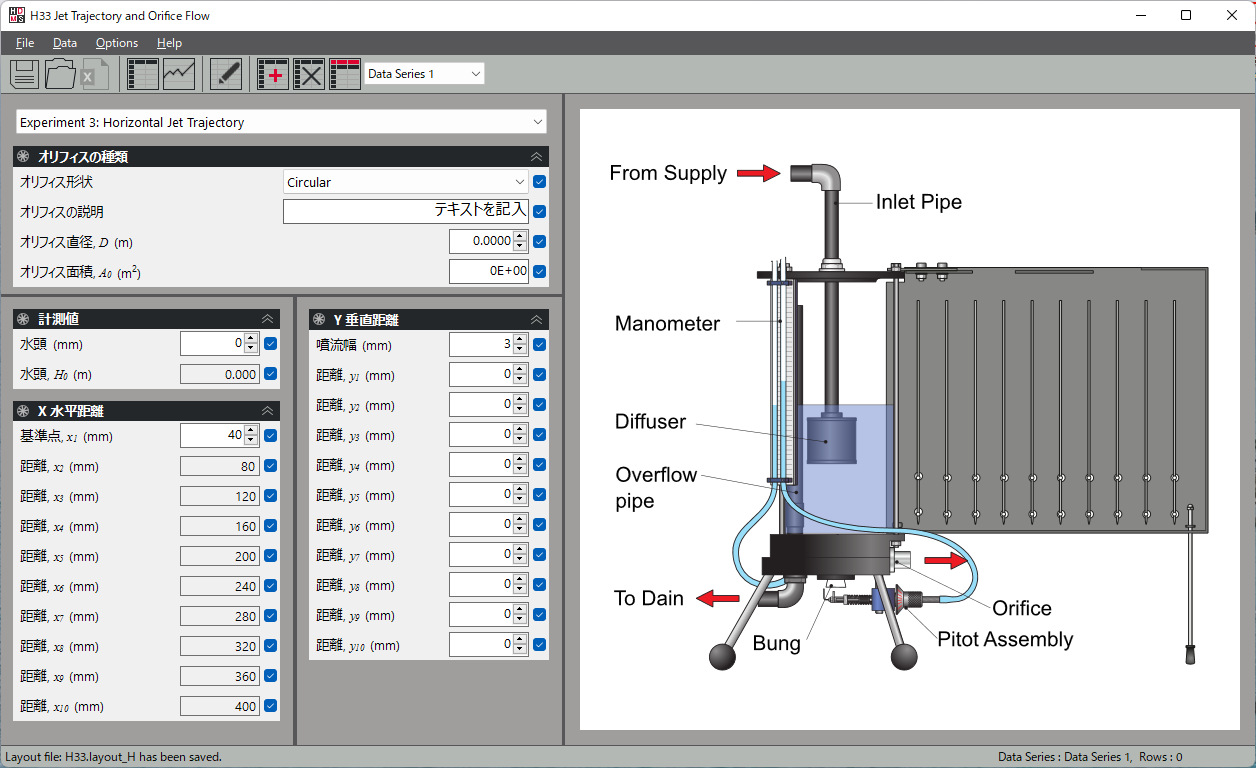

HDMS 水理実験用ソフト参考画面(付属品)
実験データと手動で入力、記録するためのシンプルなソフトウェアが付属されます。
HDMSソフト概要サイトへ



必須装置(別売)
 H1F  ハイドロリックベンチ
貯水タンクとポンプ、流量計で構成
実験装置へ水を循環供給し、その水量をデジタル表示します。

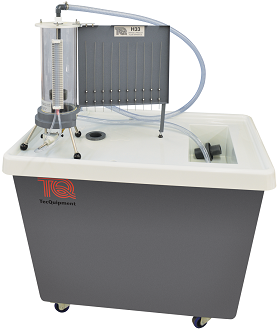

H1Fハイドロリックベンチ(別売)に配置した状態
