TE58 水槽と貯水タワー実験装置
Model Reservoir and Surge Tower Apparatus
TecQuipment社 水理工学実験装置サイトへ

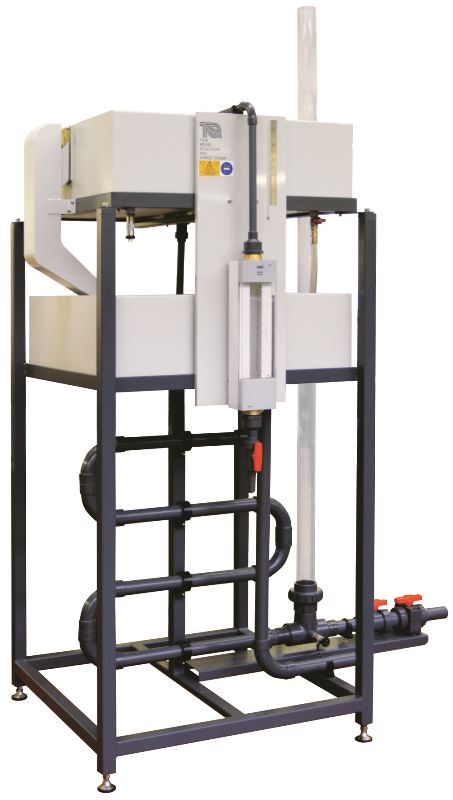

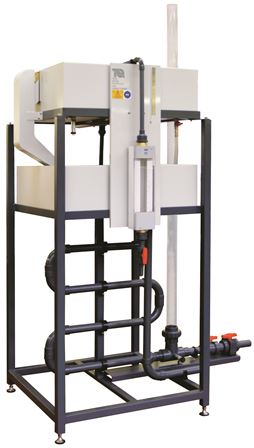

クリックすると画像が拡大します
水力発電所、貯水場や河川の水位などの調整を模擬実験するための装置です。
メイン装置と電気ボックスからなり、電気ボックスは水位トランスデューサ、オシロスコープ(別売)に接続されます。
上段の水槽へ供給された水は、刃形せきを通過し、シュートを通って下段の水槽に入ります。
下段の水槽にはオーバーフローがあり、出口(ラッパ口)は曲管に繋がっています。

水は曲り管からサージタワー(透明パイプ)、続いて2つのバルブへと流れて行き透明なサージタワーで水の挙動を観察します。
バルブは水の流れを調整し、他方のバルブは水流にサージを発生し、トランスデューサは水槽と貯水タワーの水位を測定します。



【実験項目】
貯水・流出調節用水槽の利用法
分配管システム特性
水位トランスデューサーの計測
堰の計測
水槽の出水と流入との関係
水位図と出水経路


TE58 仕様
寸法・重量 :W1650 x D1200 x H2450mm  約190kg
水槽 :W900 x D900 x H300mm
サージタワー :内径63mm、外径75mm
曲り管 :長さ4m、内径43mm、外径50mm
トランスデューサ
 水槽 :2個、0-10V(0-100mbar)、最大350mbar
 サージタワー :1個、0-10V(0-100mbar)、最大350mbar
電源 :AC100V-AC240V
給水設備 :50L.min-1(0.5bar)以上
【必須オプション】
 H405a   2現象オシロスコープ
