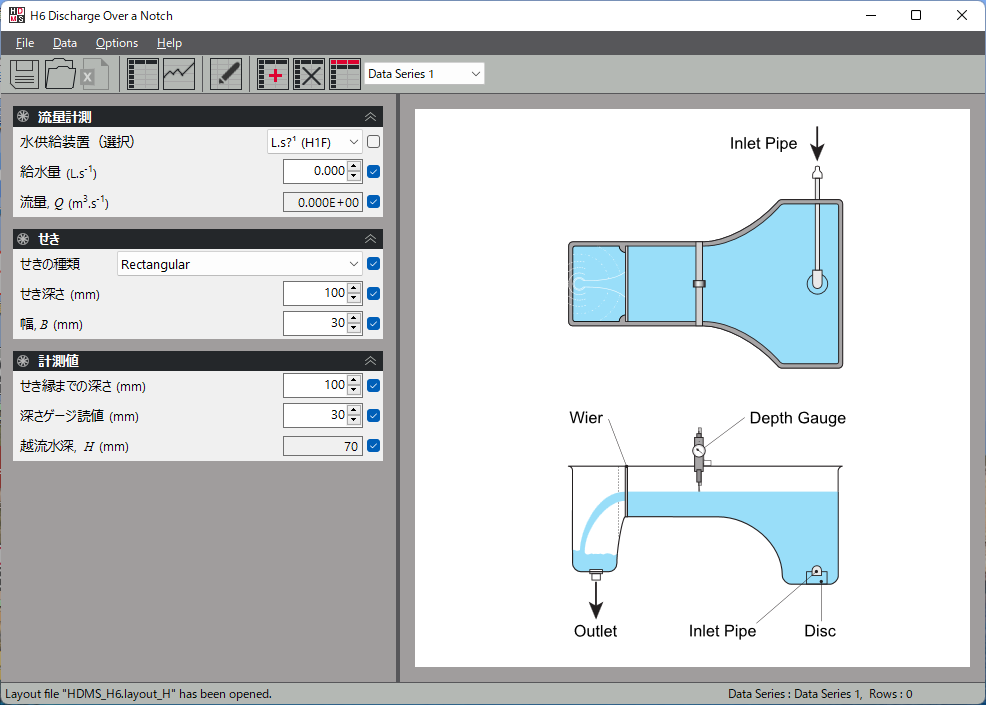

HDMS 水理実験用ソフト参考画面（付属品）
|
| クリックすると画像が拡大します |
|
| |
| |

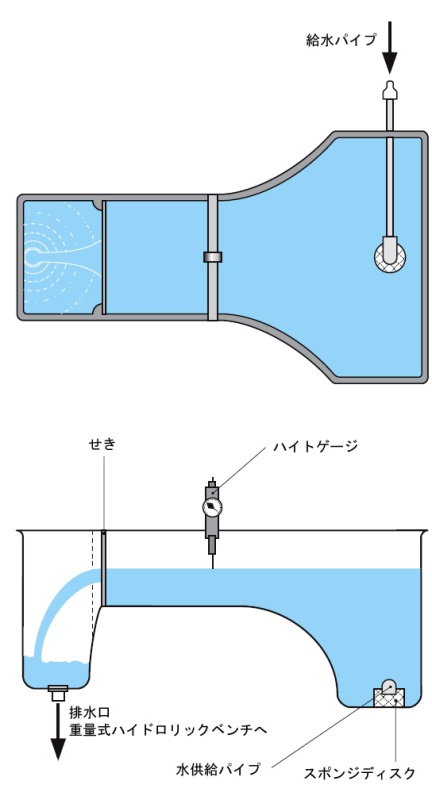

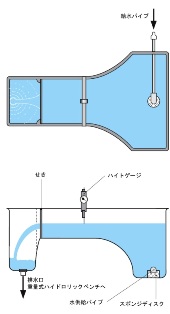

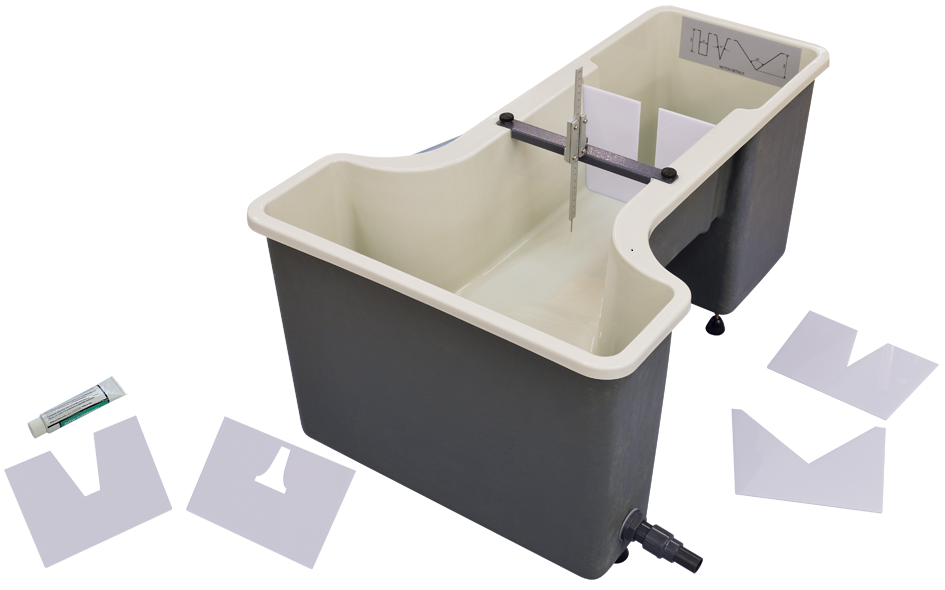

強化プラスチック製の小型水路で、異なるせきを取付けて流れを制御、流量を計測・分析します。
装置はハイドロリックベンチH1F（別売）上に設置して水を供給します。長方形せきと2種類のV形せき、ハイトゲージが付属されています。
実験には、水供給及び流量計測用のH1Fハイドロリックベンチ（別売）が必要となります。
|
| |
| |
【実験項目】
 四角せきと三角せきの実験
流量と水深の関係
せきの流量係数Cd算出 |
| |
| |
| H6 仕様 |
|
| 寸法・重量 |
：L920 x D620 x H520mm 約12kg |
| 水路寸法 |
：W228 x H178 x L305mm |
| 最大流量 |
：62L/min（長方形せき） |
| |
|
| 付属品 |
|
| 四角せき |
深さ100mm、幅30mm |
| 三角せき |
深さ100mm、90°（θ=45°） |
|
深さ100mm、30°（θ=15°） |
| 台形せき |
深さ100mm、幅30-25mm、厚さ3mm |
| 比例せき |
深さ88mm、厚さ3mm |
| 深さゲージ |
| 水理実験用ソフト（HDMS） |
|
クリックすると画像が拡大します |
|
| |
| |
|
|

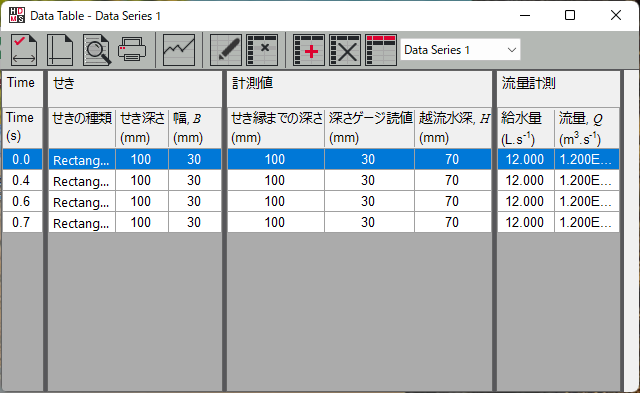

HDMS 水理実験用ソフト（付属品）
実験データと手動で入力、記録するためのシンプルなソフトウェアが付属されます。HDMSソフト概要サイトへ |
| |
| |
| 必須装置（別売） |
| H1F |
ハイドロリックベンチ |
貯水タンクとポンプ、流量計で構成
実験装置へ水を循環供給し、その水量をデジタル表示します。 |
|
 |
| |
| |
| |
 |

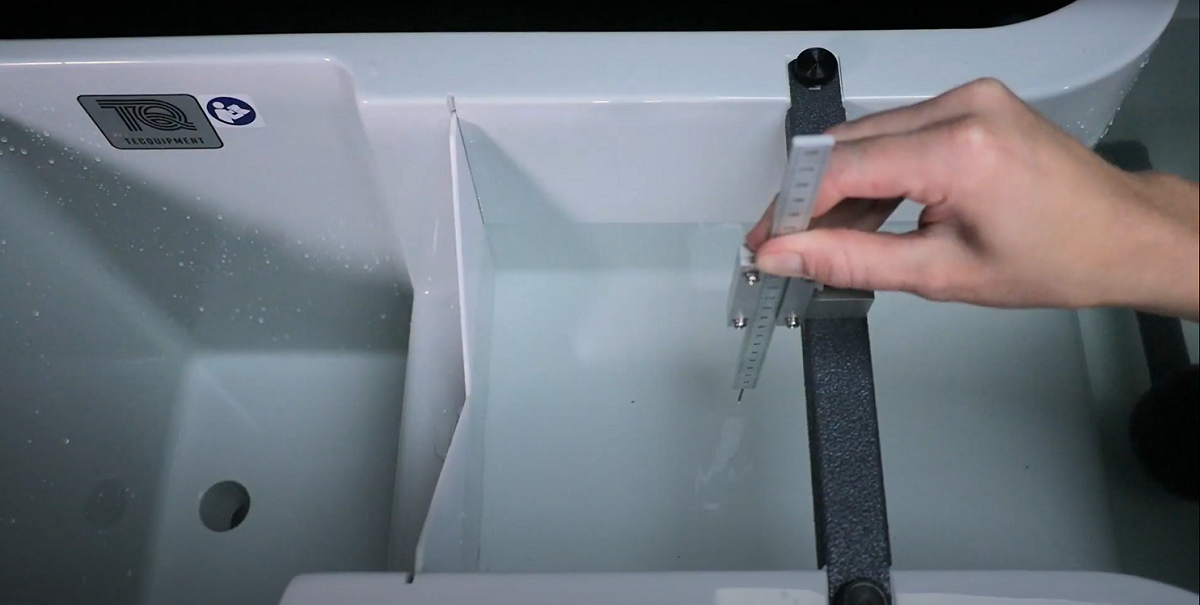

| 実験状況写真 |

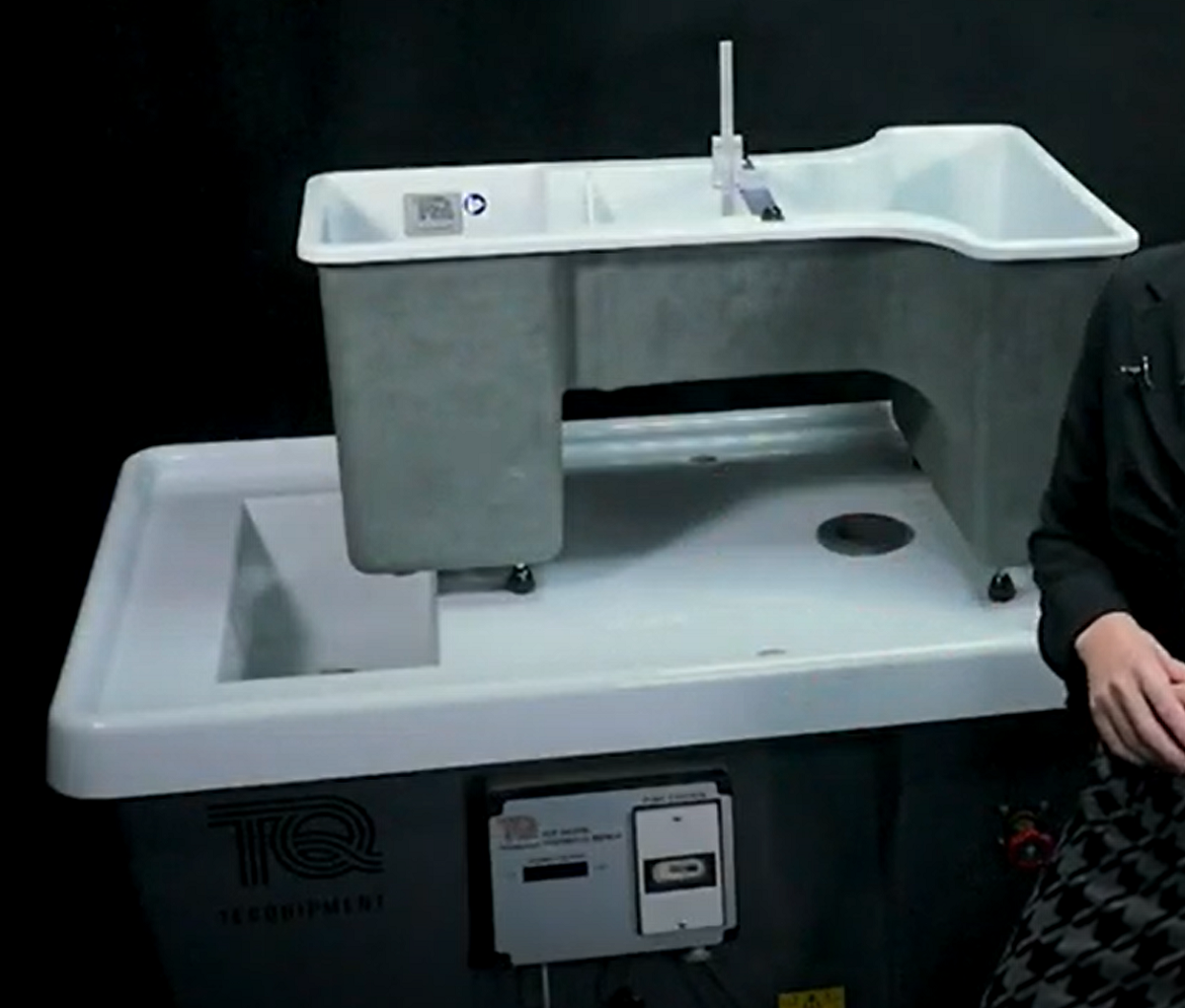

別売りのH1Fハイドロリックベンチ上に設置した写真 |
| クリックすると画像が拡大します |
| |
|
| |
| |
|
