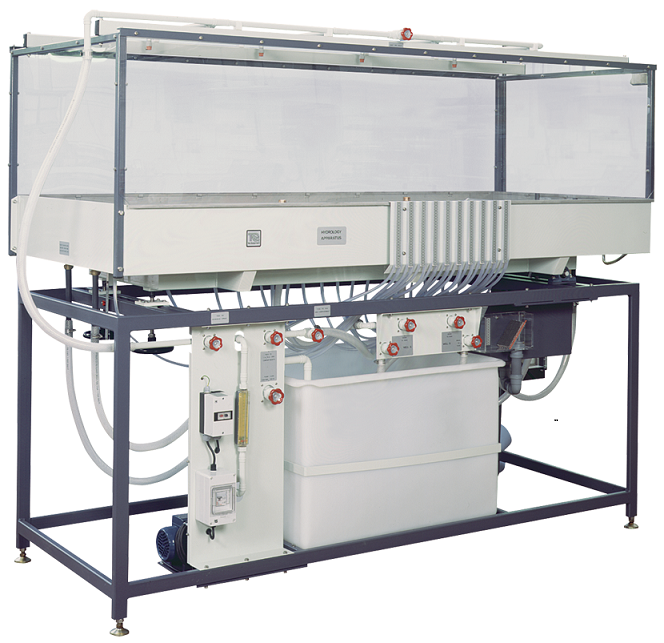

H313 降雨と流水シミュレーション装置
Hydrology Apparatus
TecQuipment社 水理工学実験装置サイトへ




クリックすると画像が拡大します
陸地における水特性、現象、分布等の水文学研究用に開発されたシミュレーション装置です。

浸透流域を形成するためのステンレス水槽(200L)、傾斜調整ジャッキ、降雨用スプレイノズルx8ヶ所、地下水位観察用 ピエゾメータ20ヶ所、貯水タンクと高圧ポンプ、流量計で構成され、流去水は近接した堰によって計測します。

降雨量と傾斜を調整して、さまざまな環境における、流域影響、掘削場所に於ける流水、川の沈殿物、島の流水、橋脚周りの侵食等のシミュレーション、降水量と流去水の調査を実験します。

【実験項目】
傾斜面に於ける乾燥、飽和
不浸透流域での降雨と流出量
流入量が流出水位に及ぼす影響。
1ヶ所排水時(井戸)と近接2ヶ所排水時の地盤沈下
閉じ込められた帯水層井戸からの流れ
降雨中の島(模擬)での流れ
川(模擬)の沈殿物移動と曲流
橋脚(模擬)周りの侵食


H313 仕様
寸法・重量 :W2400 x D1080 x H2050mm  約450kg
集水範囲 :W2000 x D1000 x H180mm(ステンレス製)
スプレイノズル :8ヶ所(4系統)
貯水タンク :220L
推奨粒子 :洗浄砂0.5mm~1.5mm
電源 :単相AC100V又はAC200V  1.2kW

推奨オプション(別売)
 H313a  浸透媒体
洗い砂 0.5mm~1.5mm
