MFP103 容積移送型ポンプ実験装置
Positive Displacement Pump Module
TecQuipment社 水理工学実験装置サイトへ

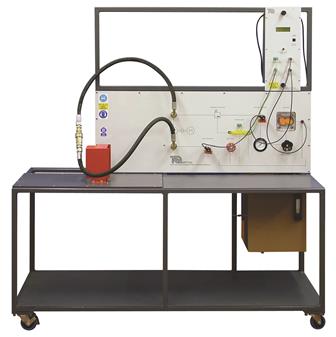

クリックすると画像が拡大します

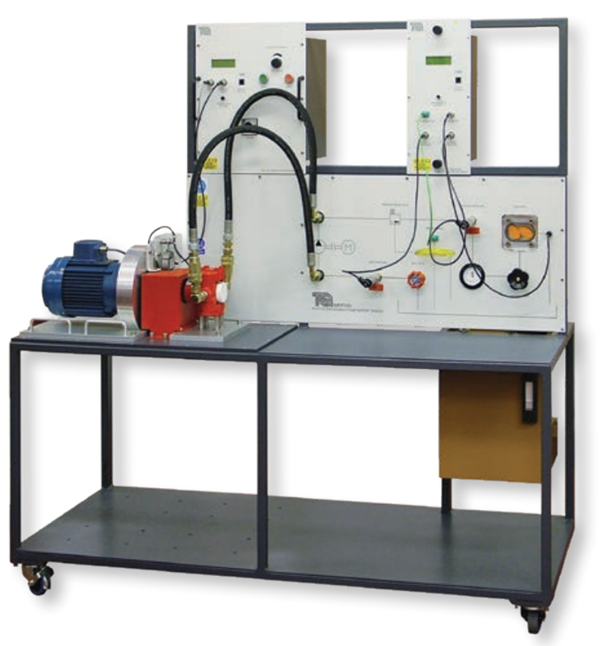

上記写真には、別売のMFP103bギヤポンプが含まれています

一定容積の液体を移動する為に使われるオイルポンプで、ロータリ型やピストン型があり、潤滑システム、油圧システム、自動車、医療機器等多くの工業製品に使われています。

ポンプ駆動モータと制御ユニット(MFP100)、オイルタンクと定容積流量計で構成され、ポンプ出入り口圧力と流量、油温、ポンプの軸速度とトルク、出力を計測し制御ユニットにデジタル表示します。
また、オプションのデータ自動収集システムVDAS(別売)を利用して、各種データをリアルタイムにPC(別売)に収集・解析することができます。


【実験項目】
容積ポンプの動作特性
容積効率と全効率
定容積流量計(楕円ギア)の使い方
容積ポンプの比較(経済性、流量、出力)


MFP103 仕様
寸法・重量 :W1540 x D660 x H1620mm 約138kg
オイルタンク :30L
使用オイル :Shell Morlina 10 又は同等オイル
温度計測 :K型熱電対とデジタル表示器
流量計 :定容積流量計(楕円ギア)
電源 :単相AC100-200V 1A 50/60Hz
  :単相AC200V 5kW 50/60Hz
MFP100ユニバーサルダイナモメータ(付属品)
クリックすると画像が拡大します。



【必須オプション】
下記のうち少なくとも1台のポンプを選んでください。
 MFP103a  ピストンポンプ
 MFP103b
 ギアポンプ
 MFP103c  ベーンポンプ
 MFP103d  斜板ポンプ

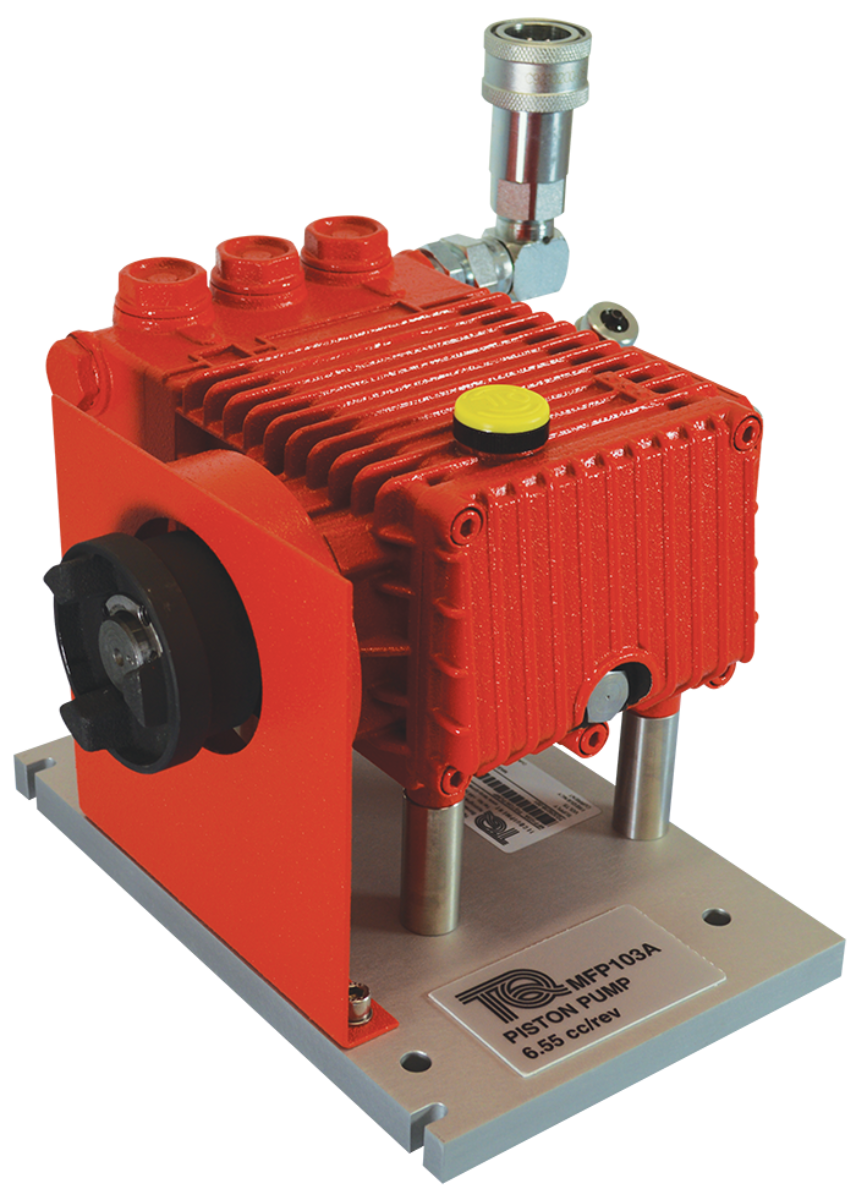

MFP103aピストンポンプ(別売)

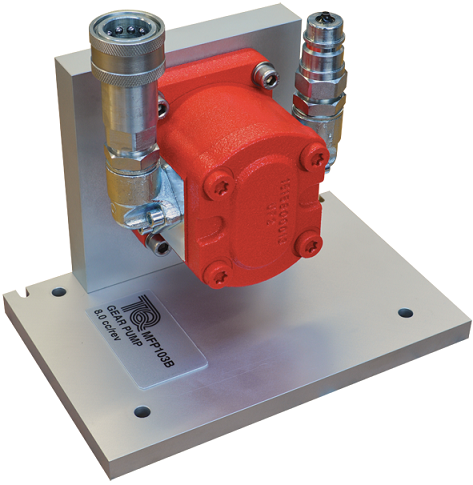

MFP103bギアポンプ(別売)

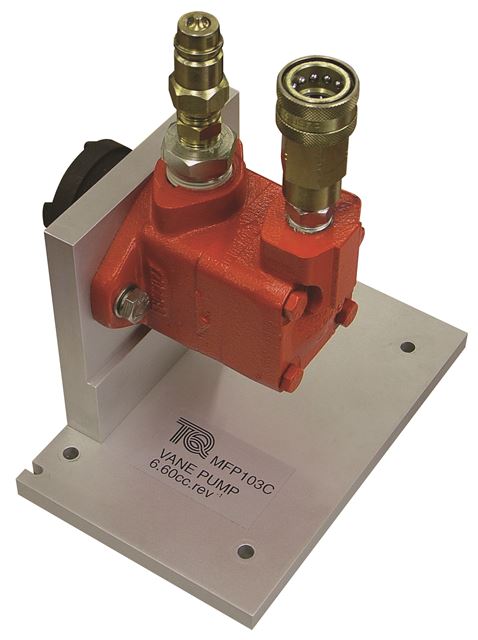

MFP103cベーンポンプ(別売)

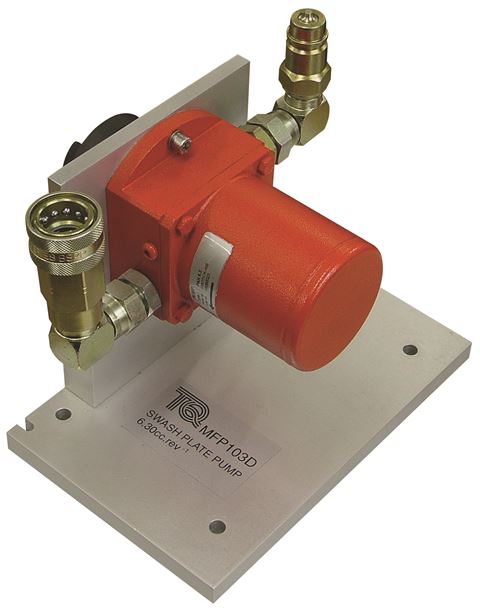

MFP103d斜板ポンプ(別売)

クリックすると写真が拡大します



コンピュータ接続オプション(別売)

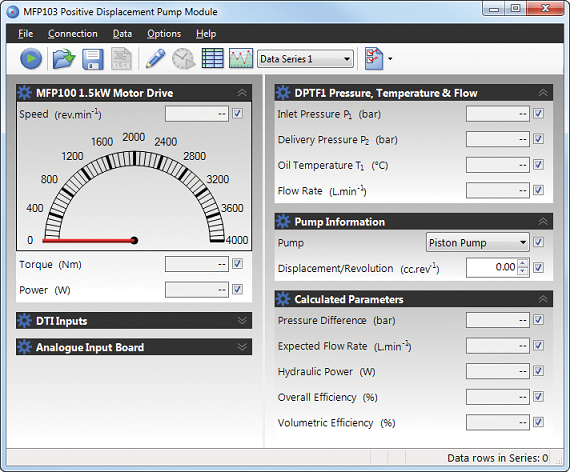

 VDAS-F データ自動収集システム
実験計測データ(温度、流量、圧力、角度、揚力、抗力、回転数、トルク等)をリアルタイムにコンピュータへ表示し、収集されたデータを計算・図表化する事ができます。

 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです

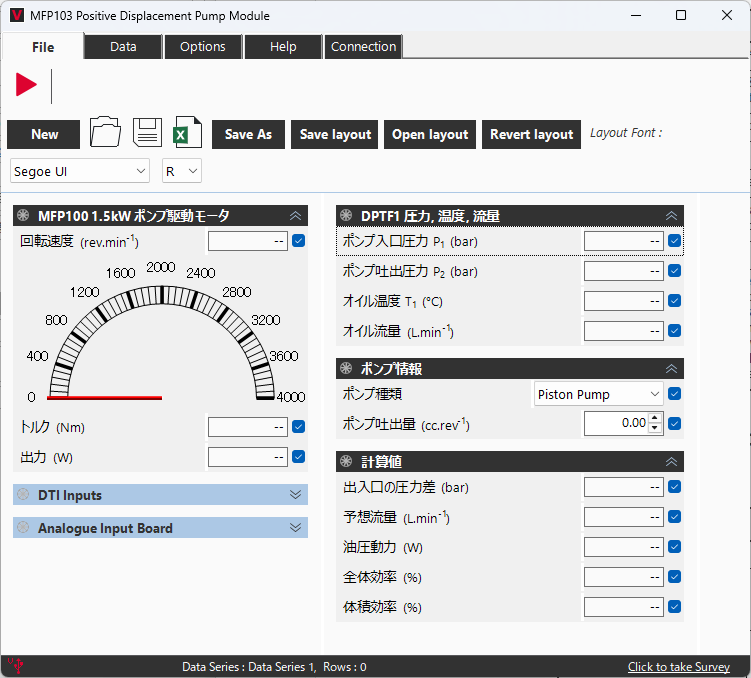

VDAS-F付属ソフト(別売)
独自の計算式入力やレイアウト変更
日本語入力が可能です
クリックすると拡大します



参考動画(英語版)
