H215 レイノルズ数と遷移流実験装置
Reynolds Number and Transitional Flow
TecQuipment社 水理工学実験装置サイトへ

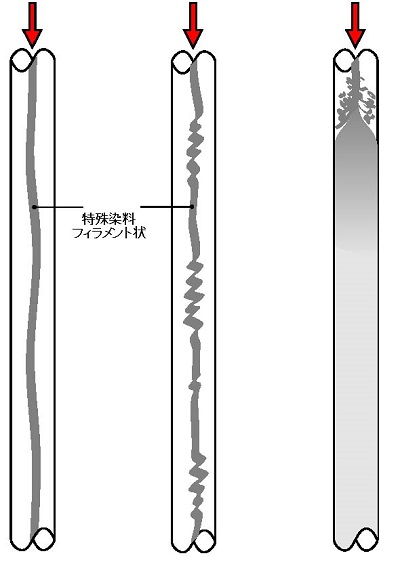

層流から乱流への変化を実演し、遷移流における臨界レイノルズ数を求めて理論値と比較します。
流れを制御するガラス製ヘッドタンクとガラス管、インクタンクとインジェクタで構成され、装置下部にある排水側バルブで流量を調整しながら染料によって流れの挙動を観察、層流から乱流へ変わるとき何が起こるかを実験します。
またオプションのヒーターモジュール(別売)を使用して、水温度と粘度を変えた実験もできます。


【実験項目】
層流から乱流への遷移流の決定
遷移流レイノルズ数の決定とその結果の比較
粘度・温度変化がレイノルズ数へ及ぼす影響

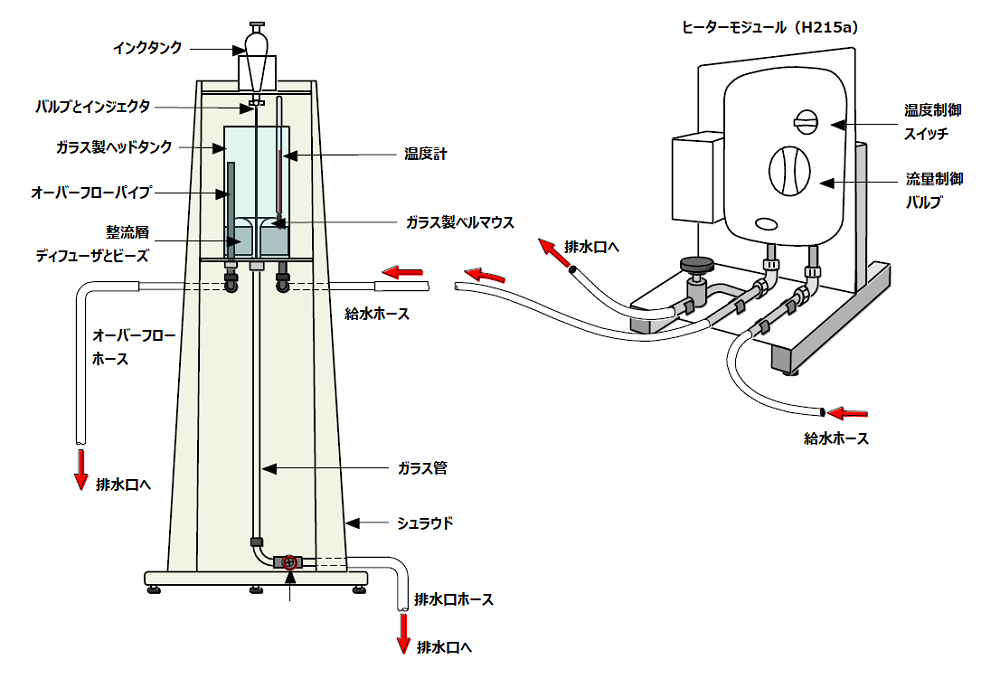

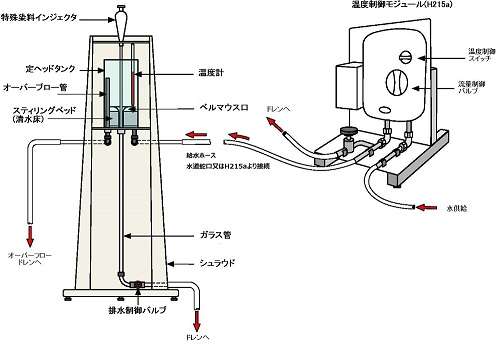

システム参考図(別売のH215aが含まれています)
クリックすると画像が拡大します

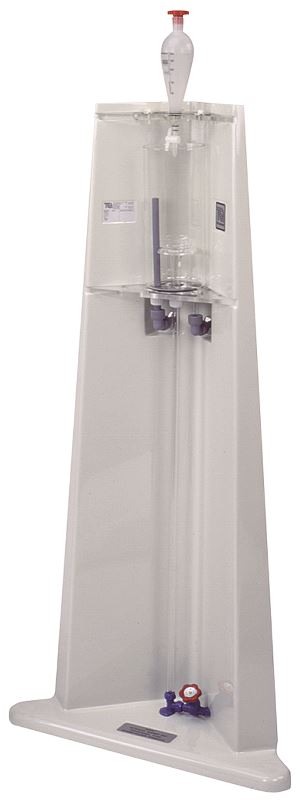

H215 仕様
寸法・重量 :W700 x D400 x H1500mm  約21kg
計測部 :ガラス管(流入口ベルマウス形状)
本体材質 :強化プラスチック製(移動可)
付属品 :染料インク、温度計
推奨オプション(別売)
 H215a  ヒーターモジュール
寸法・重量:W360 x D300 x H450mm  約10kg
最大温度約45℃(給水量によって異なります)
必要電源:単相AC200V 40A

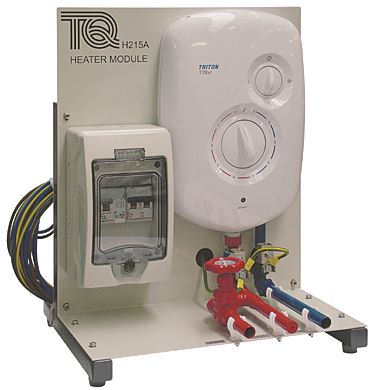

H215a ヒーターモジュール

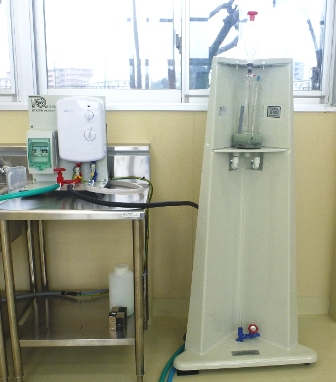

H215 & H215a 設置参考写真



H215 動画(層流)
