H85V　マルチポンプ実験装置
Multi-Pump Test Set
TecQuipment社　水理工学実験装置サイトへ
　
参考写真
上記写真には、ポンプ（別売）が取付けられておりません
実験には何れか1つのポンプを取付ける必要があります
クリックすると画像が拡大します


さまざまなポンプの性能特性を実験するための装置です。
ギヤポンプ、ピストンポンプ、渦巻ポンプ、プロペラポンプ、ベーンポンプ、ロータリーポンプ、サイドチャンネルポンプが用意されており、ポンプ交換が容易に行えるよう設計されています。
装置は、水タンク、吸入バルブと吐出バルブ、リリーフバルブ、ダイナモメータで構成され、ダイナモメータ回転速度や吸入・吐出口バルブ開度を調整して実験を行います。
吸入・吐出口、ポンプ回転トルク（Nm）、回転速度（rpm）、出力（W）、吸入・吐出口圧力（bar）、吐出流量（L/min）、水温をデジタル表示します。付属のデータ自動収集システムVDASを利用して、各種データをリアルタイムにPC（別売）に収集・解析することができます。



【主な実験内容】

ポンプの性能曲線を作成する

ポンプの特性を比較
データ自動収集システム（付属品）

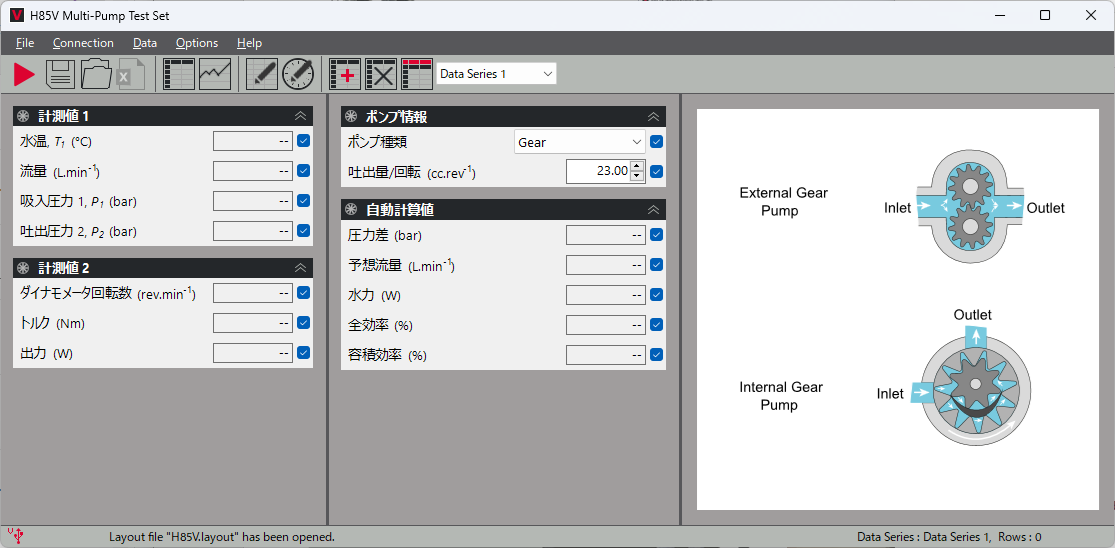

ソフト参考画面（ギヤポンプ実験）

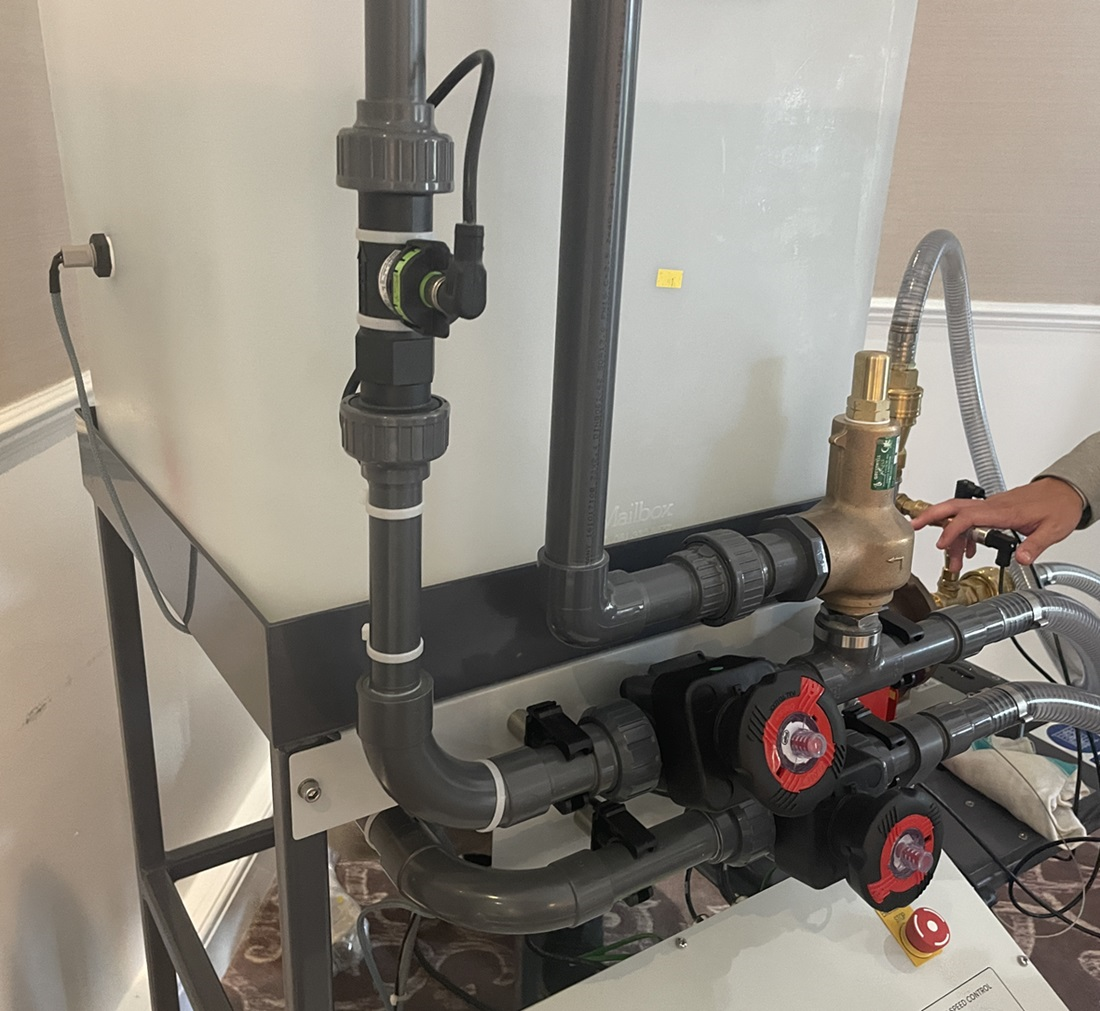

吸入バルブと吐出バルブ、リリーフバルブ
流量センサ　参考写真

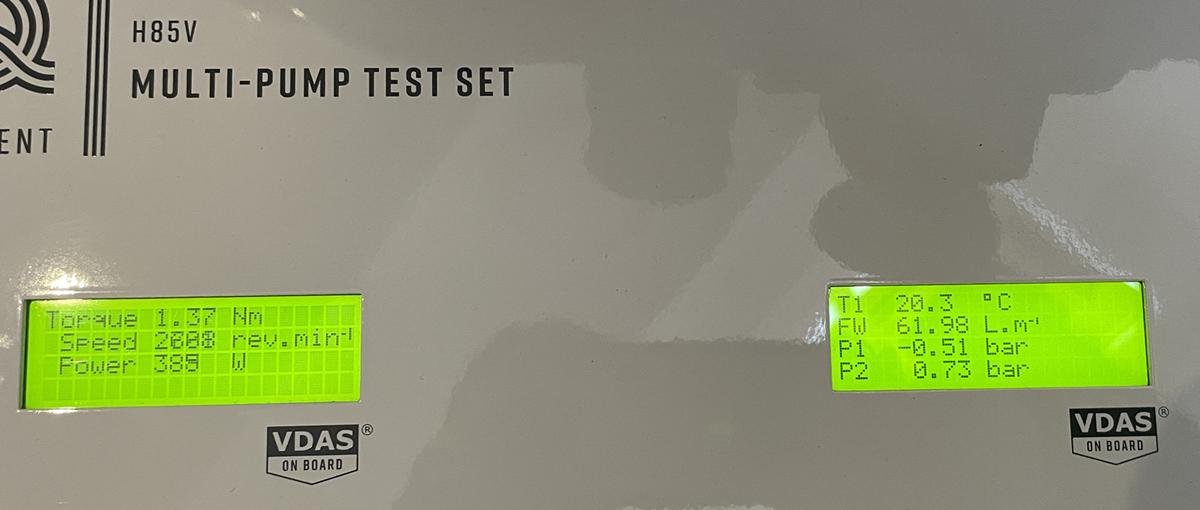

吸入・吐出口、ポンプ回転トルク（Nm）
回転速度（rpm）、出力（W）
吸入・吐出口圧力（bar）、吐出流量（L/min）
水温をデジタル表示


推奨オプション（別売）
実験を行うには、少なくとも1つのポンプが必要です
　H85A ギヤポンプ
寸法と質量：L245xD450xH190 mm, 8 kg
ポンプ種類：外接歯車式
吐出量：23.0 cc/rev
最大回転数：1725 rpm
回転方向：CW
最大圧力：5 bar

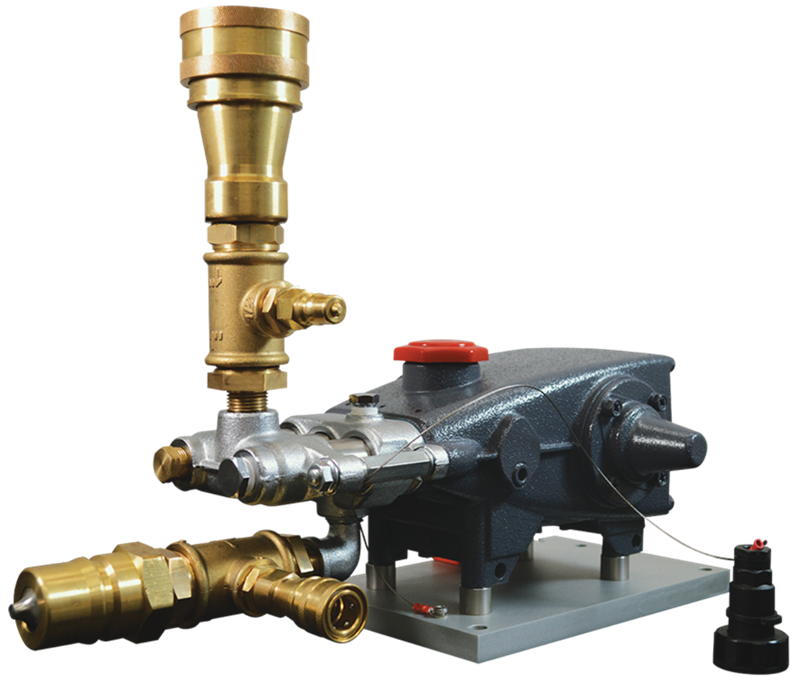

　H85B ピストンポンプ
寸法と質量：L240xD460xH350 mm, 11 kg
吐出量：12.9 cc/rev
最大回転数：1040 rpm
回転方向：CW
最大圧力：5 bar

　H85C 渦巻ポンプ
寸法と質量：L360xD200xH400 mm, 2.1 kg
最大回転数：3600 rpm
回転方向：CW
最大圧力：2.1 bar

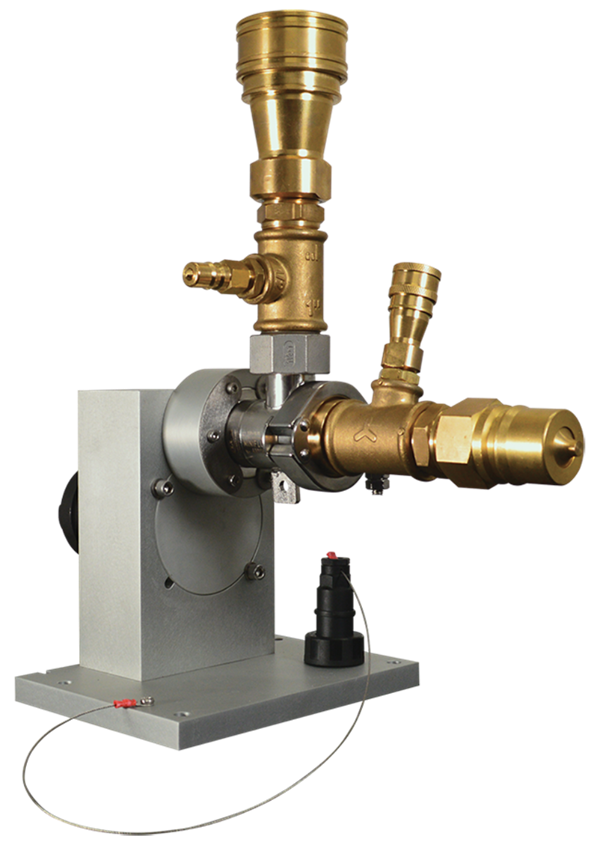

　H85D プロペラポンプ
寸法と質量：L380xD200xH400 mm, 8 kg
最大回転数：9000 rpm（ギヤ2.5:1）
回転方向：CW
最大圧力：0.55 bar

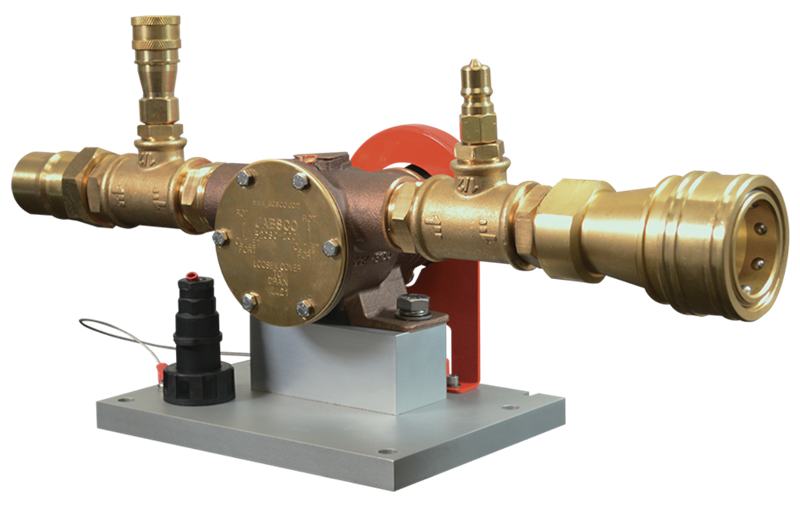

　H85E ベーンポンプ
寸法と質量：L380xD200xH400 mm, 8 kg
最大回転数：3600 rpm
回転方向：CW最大圧力：2.1 bar

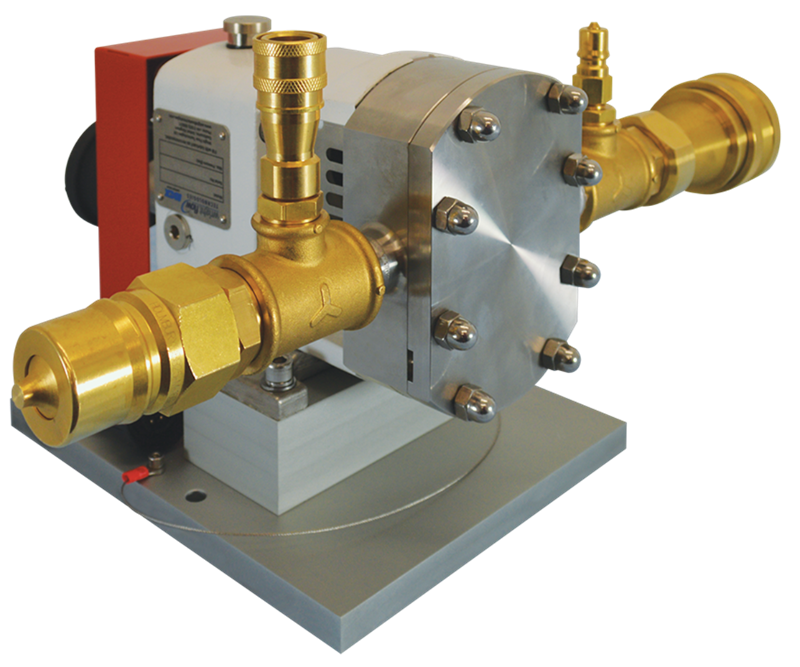

　H85F ロータリーローブポンプ
寸法と質量：L360xD200xH400 mm, 2.1 kg
吐出量：54.66 cc/rev
最大回転数：1500 rpm
回転方向：CW最大圧力：2.6 bar

　H85G サイドチャンネルポンプ
寸法と質量：L340xD300xH340 mm, 1.2 kg
吐出量：1400 cc/rev
回転方向：Cw
最大圧力：1.2 bar

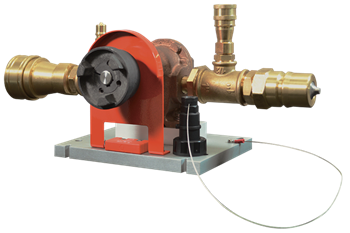

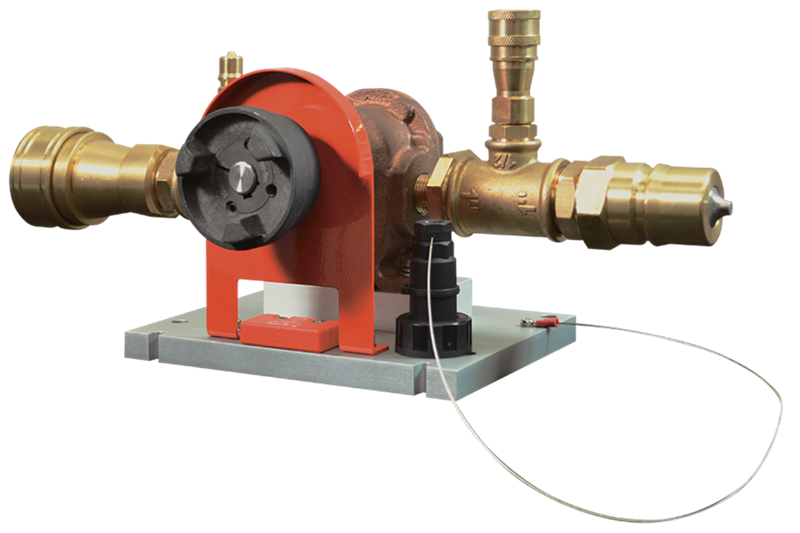

H85A ギヤポンプ

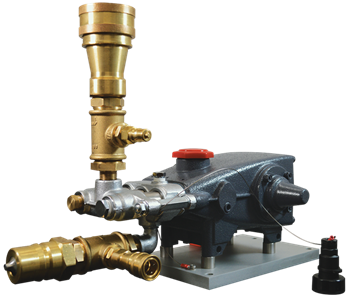

H85B ピストンポンプ

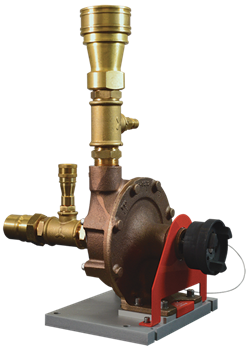

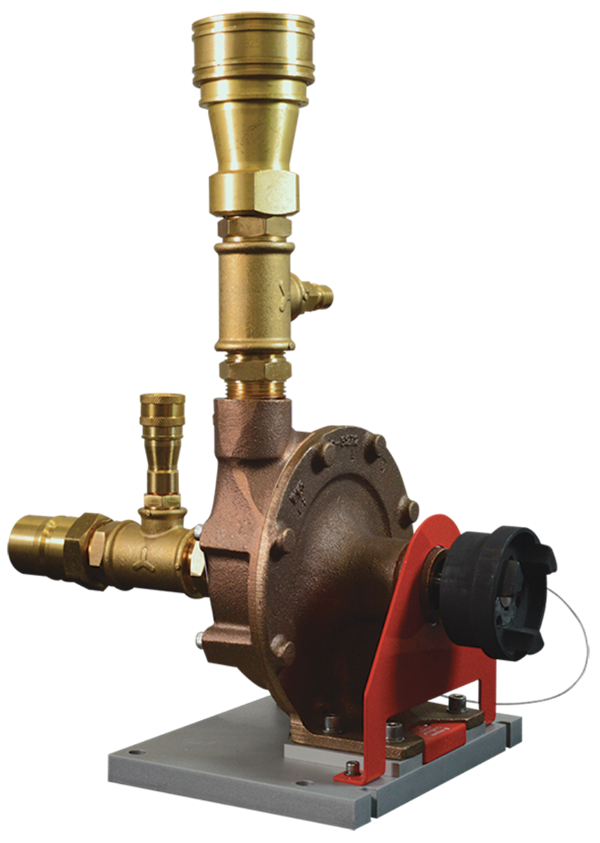

H85C 渦巻ポンプ
クリックすると画像が拡大します

H85D プロペラポンプ
H85E ベーンポンプ


H85F ロータリーポンプ

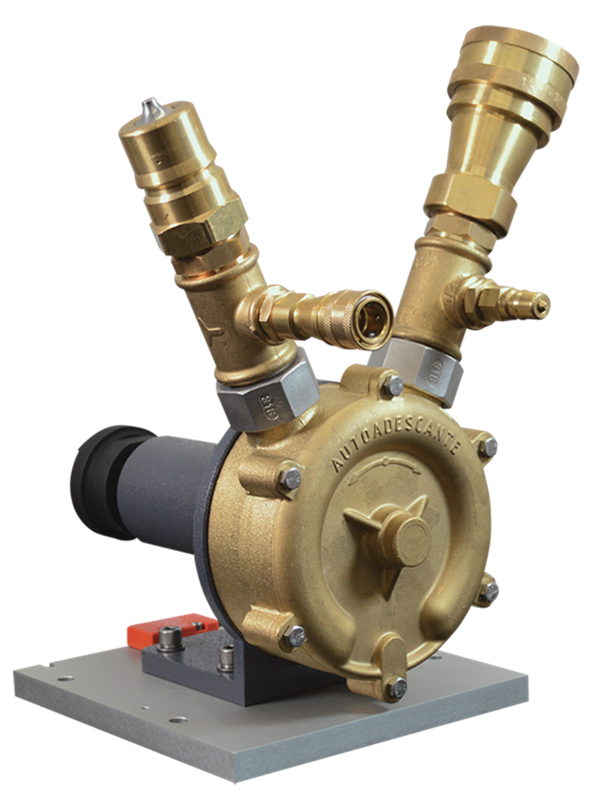

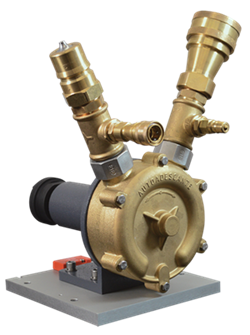

H85G サイドチャンネルポンプ
クリックすると画像が拡大します



H85V　仕様
寸法
重量		 ：W1075 x D730 x H1750 mm
：約149 kg
電源 ：単相 AC200V 25A 50/60Hz
ダイナモメータ出力 ：約2.2 kW
ダイナモメータ回転数

：最大2880 rev/min


ポンプ構造参考図


　　

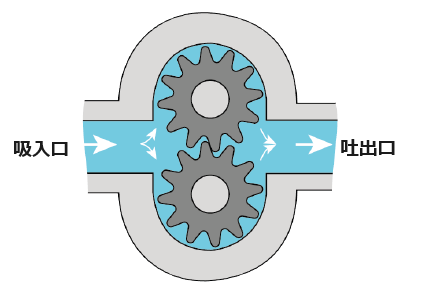

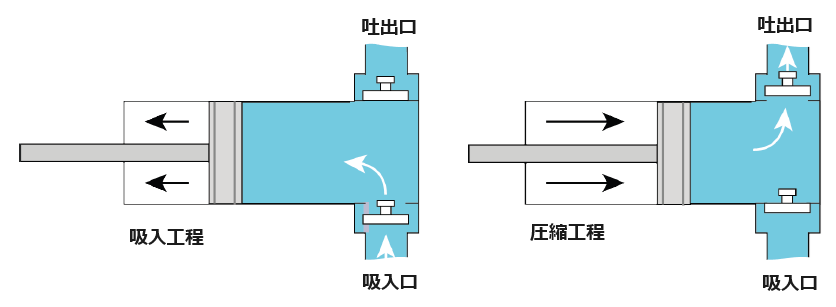

H85A ギヤポンプ　　　　　　　　　　　　　　　　　H85B ピストンポンプ

　　

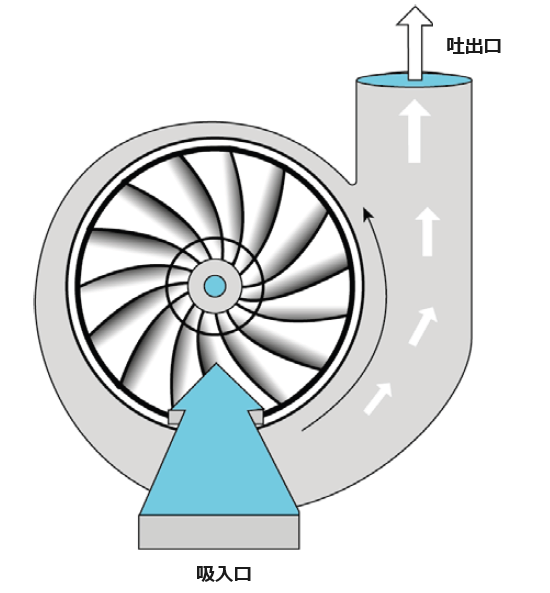

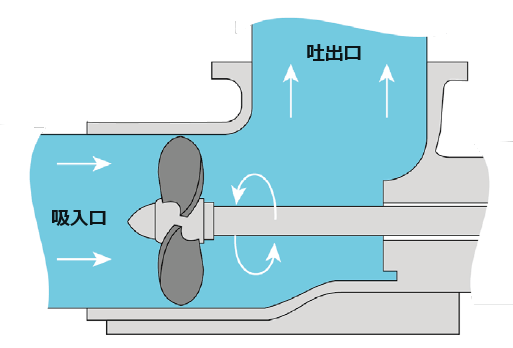

H85C 渦巻ポンプ 　　　　　　　　　　　H85D プロペラポンプ

　

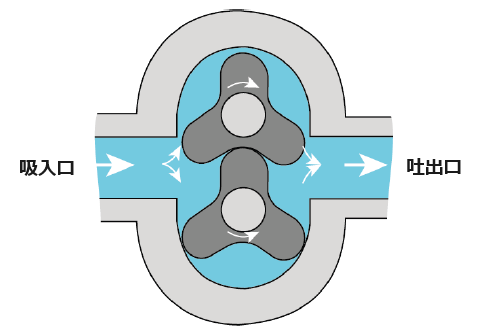

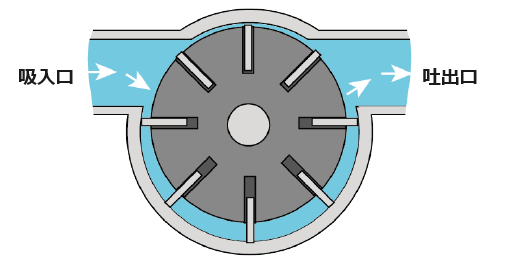

H85E ベーンポンプ 　　　　　　　　　　　　H85F ロータリーポンプ

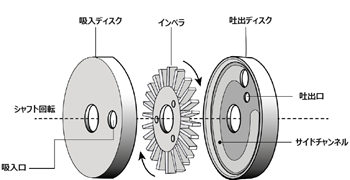

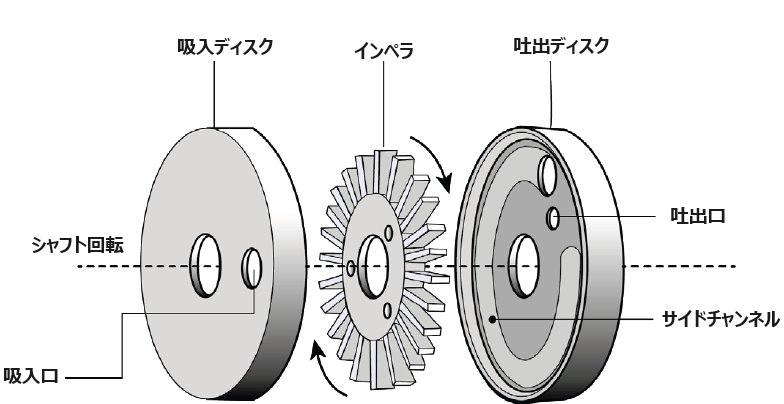

H85G サイドチャンネルポンプ

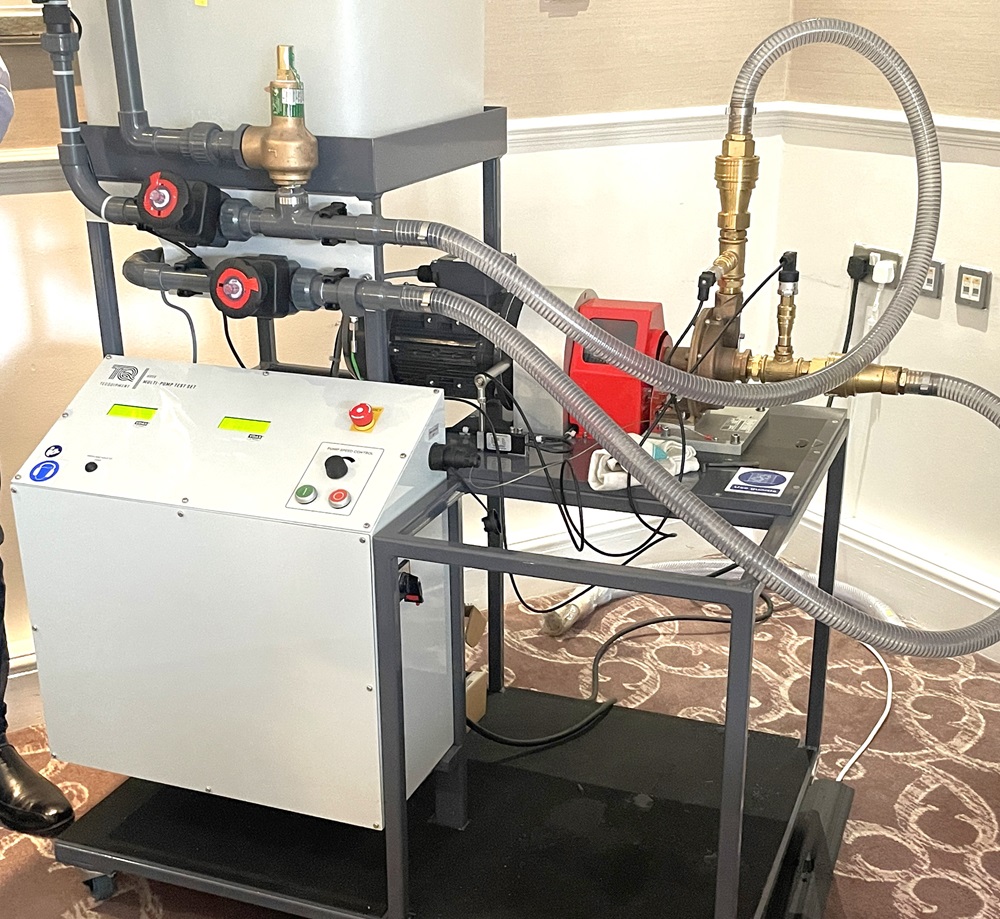

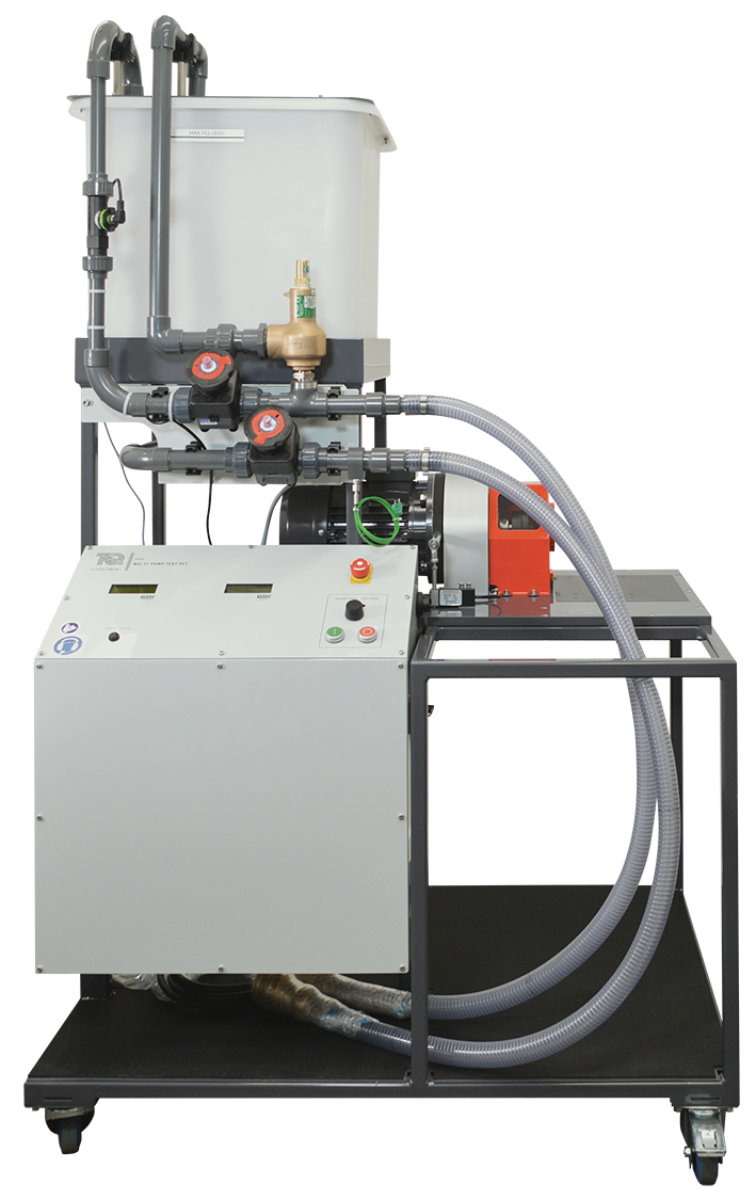

H85V参考写真
上記写真には別売りのH85C渦巻ポンプが取付られています
