H52
 直列と並列ポンプ実験装置(一定速)

Series and Parallel Pumps
TecQuipment社 水理工学実験装置サイトへ



 クリックすると写真が拡大します。

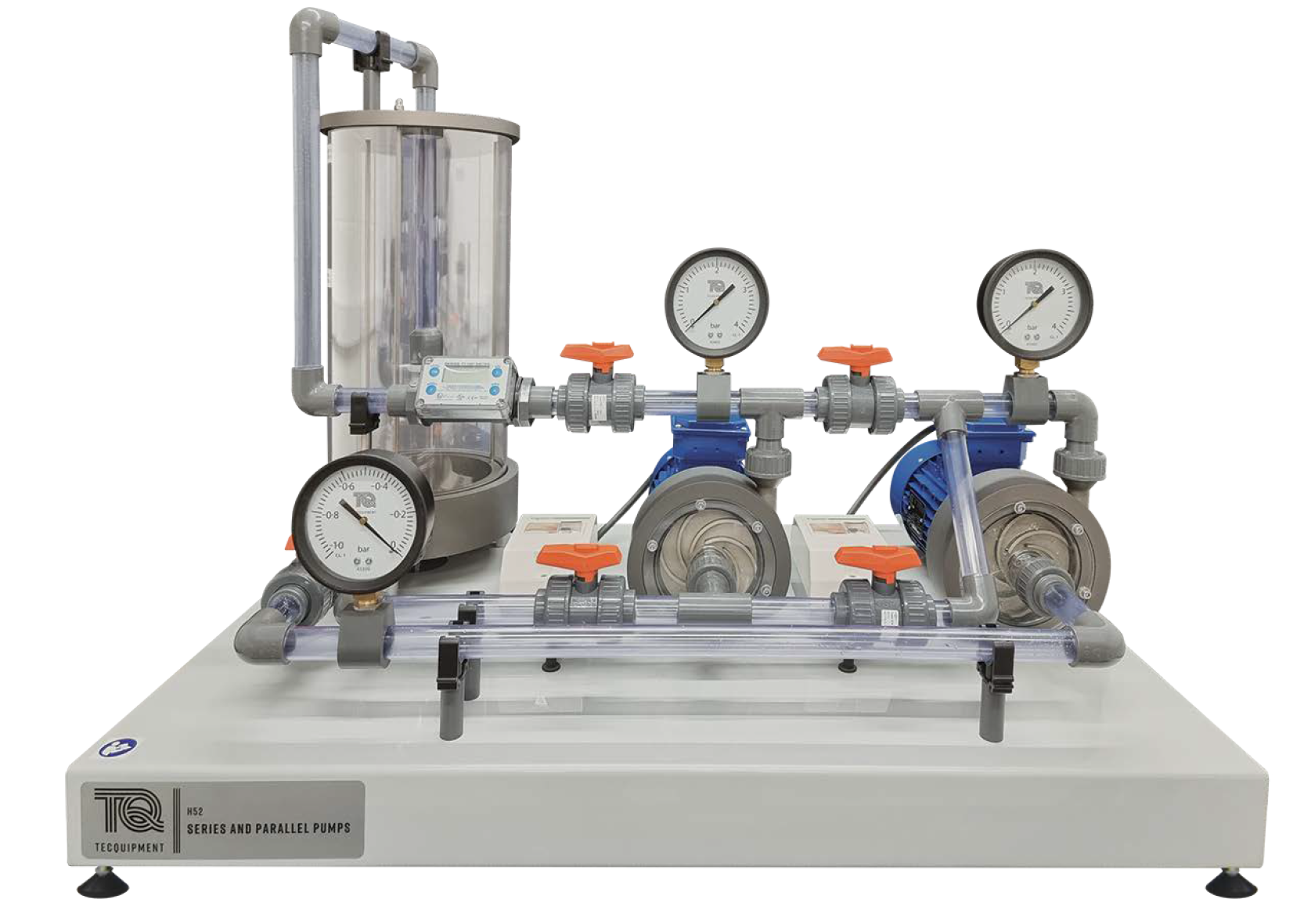

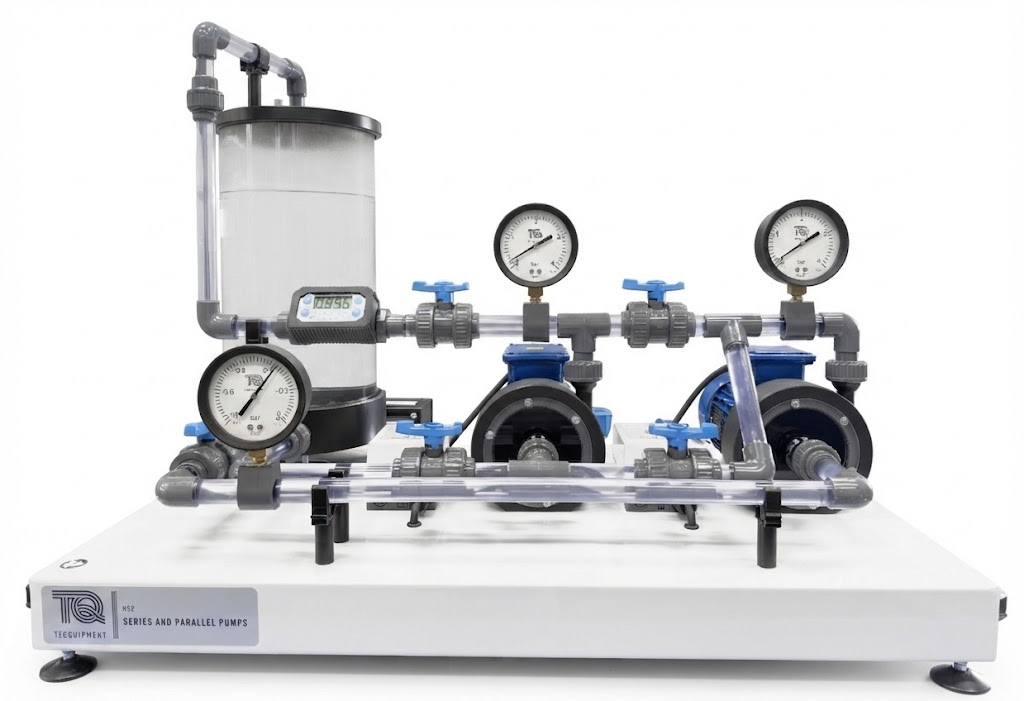

遠心ポンプ2台の直列及び並列運転時、又は単一ポンプの動作特性を実験します。装置は各ポンプを個別に駆動する電動モータ(一定速)、透明アクリル製貯水タンクとバルブ、浮遊式流量計で構成され、ポンプ出入口には圧力計が配置されています。各ポンプの羽根車(インペラ)部分は観察できるように透明カバー仕様になっており、キャビテーションの実演もできます。


※H52同様の実験装置でPCデータ収集システムタイプもございます。
H53V 直列と並列ポンプ実験装置(可変速)
H53Vはポンプモータ速度を可変することができ、回転速度(rpm)、トルク(N.m)、出力(W)、圧力(bar)、流量(L.s-1)、温度をデジタル表示します。また付属ソフトにより各種データをリアルタイムにPC(別売)に収集・解析できます。


主な実験内容:
単一・直列・並列ポンプの性能実験(吐出側バルブV5可変)
全水頭(kPa)と流量(L.s-1)からポンプ出力(W)を算出
ポンプサクションテスト(吸込側バルブV1可変)
キャビテーションの実演(吸込側バルブV1閉)


H52 仕様
寸法・重量 :W1040 x D572 x H740mm  約50kg
圧力計 :アナログ式、入口x1ヶ所、吐出口x2ヶ所
流量計 :浮遊式流量計 x1ヶ所
開閉バルブ :ポンプ出入口 x5ヶ所
最大流量 :約71 L.min-1(単一運転時)
   約96 L.min-1(並列運転時)
最大吐出圧力 :約130kPa(単一運転時)
   約260kPa(直列運転時)
電源 :単相AC100V 15A 50/60Hz(変圧器付属)
推奨オプション(別売)
 ST1  ストロボスコープ
キセノンランプ式、電源AC100V又は充電式
高速回転する羽根車を分かりやすく可視化します。

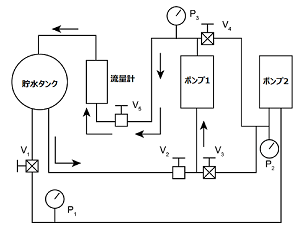

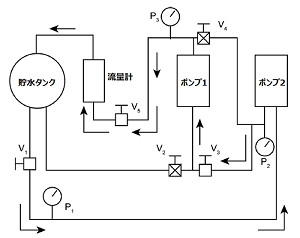

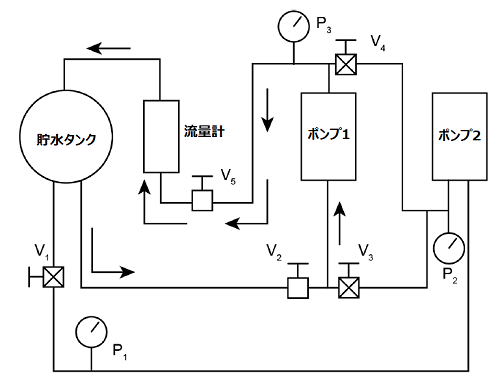

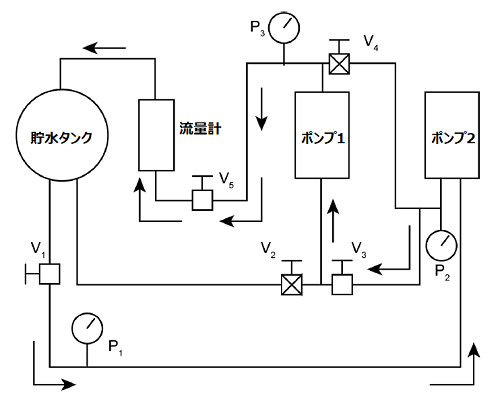

直列運転実験参考図 並列運転実験参考図

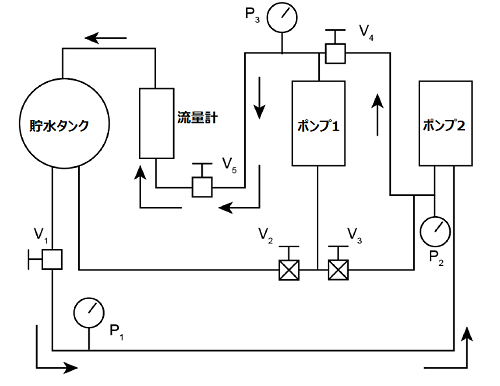

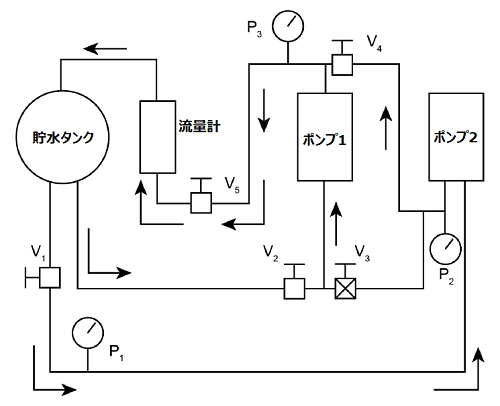

単一ポンプ1実験参考図  単一ポンプ2実験参考図
 クリックすると写真が拡大します。
