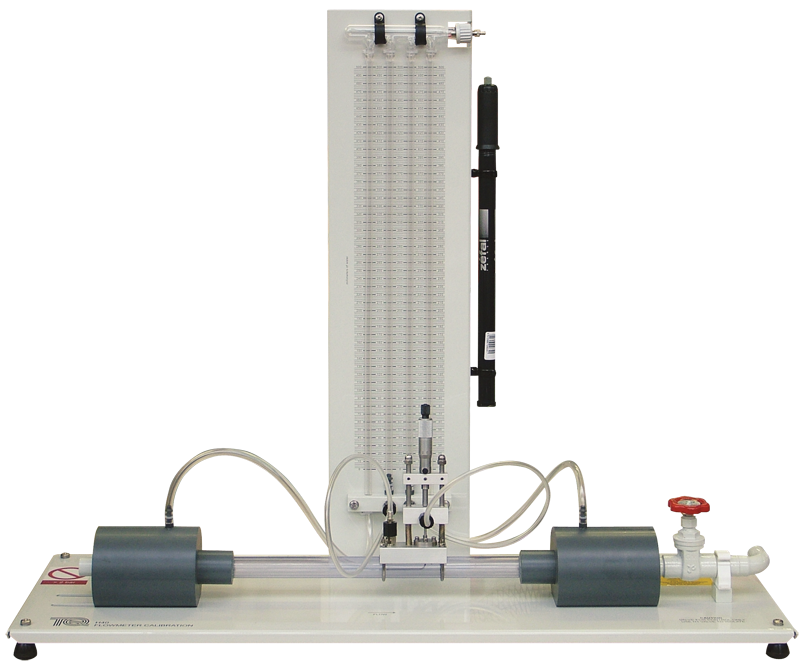

H40 流量計の特性実験装置
Flow Meter Calibration
TecQuipment社 水理工学実験装置サイトへ




クリックすると画像が拡大します
上記写真にはオプションのピトー管流量計が取付られています。
身の周りで使用されているさまざまな流量計の特性実験を行います。配管の出入り口は、流量計の圧力損失を計測し、各流量計の圧力差、流量係数、粘土、密度等から流量を算出します。
各流量計を比較実験することで、流量計精度や特性を理解し使用法等について検討します。
ノズル式流量計が付属されていますが、それ以外のオプション(別売)としてピトー管式流量計(H40a)、ベンチュリ流量計(H40b)、オリフィス流量計(H40c)が用意されています。。

実験には、水供給及び流量計測用のH1Fハイドロリックベンチ(別売)が必要となります。

【実験項目】

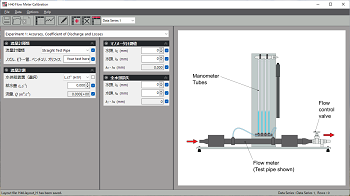

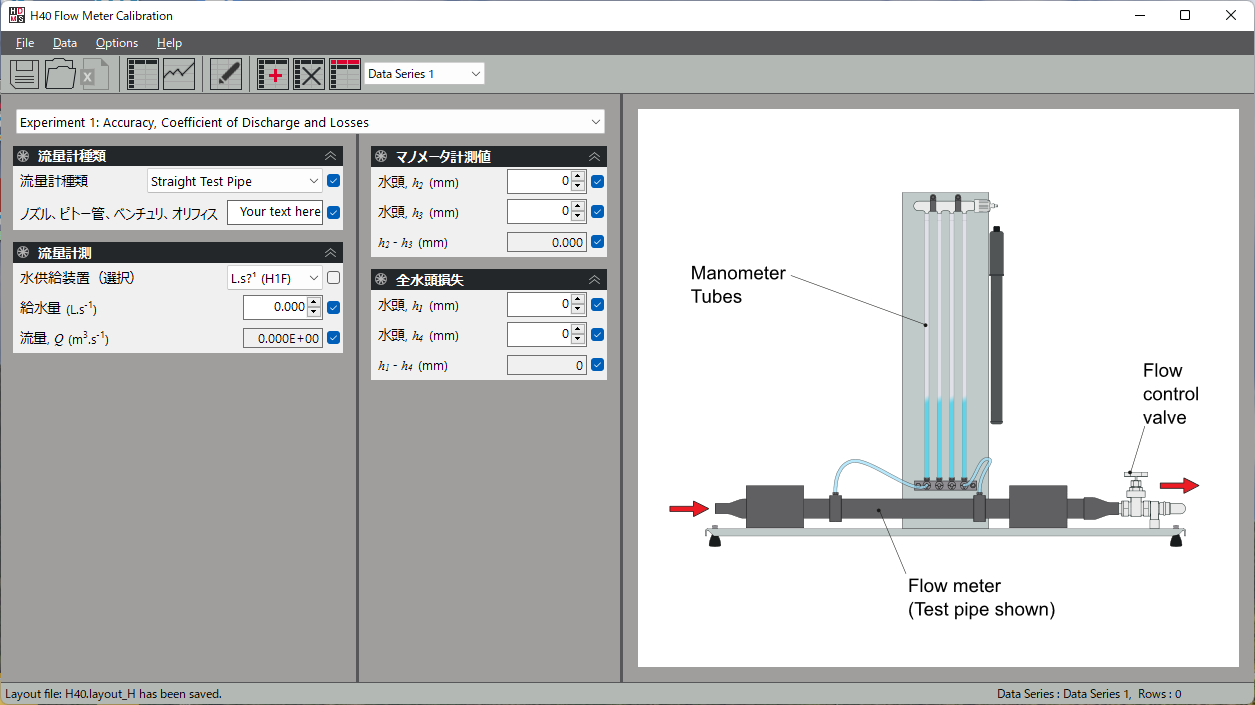

異なる流量計の特性実験
流量係数の算出と校正
流量計の精度
流量係数による算出と流量による影響
流量計で生じる圧力損失
実際の流量と計算値比較



H40 仕様
寸法・重量 :W900 x D300 x H750mm  約9kg
最大流量 :50L/min
マノメータチューブ :4本
マノメータ目盛 :長さ0-500mm、最小1mm
付属品 :ノズル式流量計、圧力調整手動ポンプ
必須装置(別売)
 H1F  ハイドロリックベンチ
貯水タンクとポンプ、流量計で構成
実験装置へ水を循環供給し、その水量をデジタル表示します。

推奨オプション(別売)

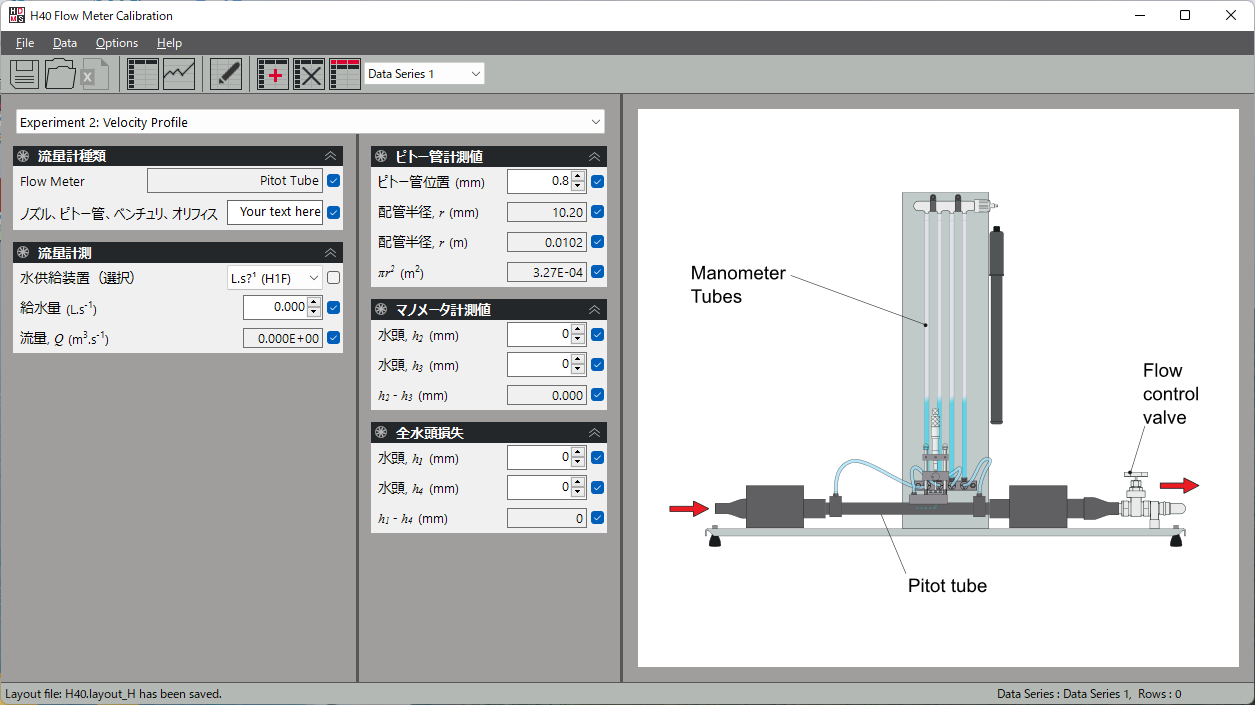

 H40a  ピトー管式流量計
寸法・重量:W485 x D100 x H230mm  約0.75kg
配管(透明)内径22mm
 H40b  ベンチュリ流量計
寸法・重量:W485 x D80 x H130mm  約1.5kg
出入り口内径34mm  絞り部内径22mm
 H40c  オリフィス流量計
寸法・重量:W485 x D80 x H130mm  約1.0kg
絞り直径22mm、配管直径34mm

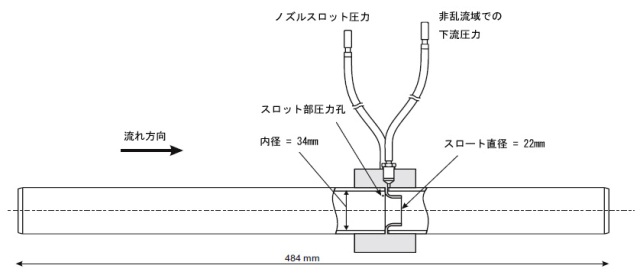

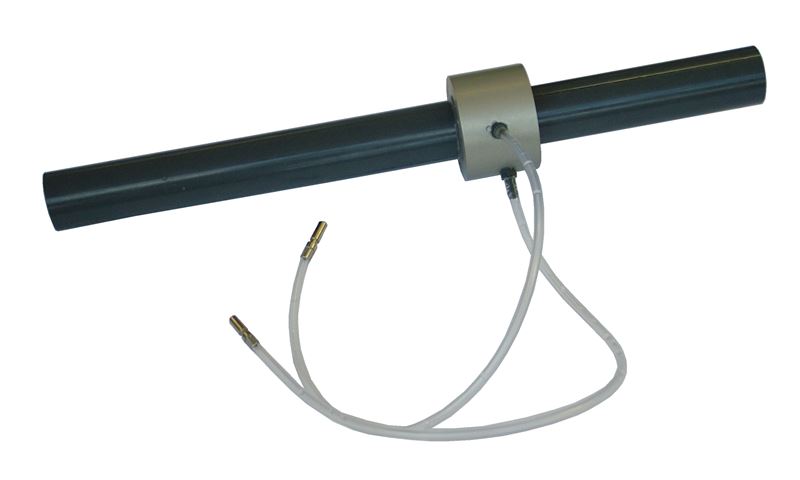

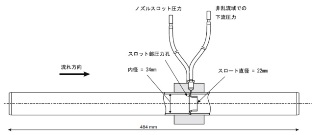

 ノズル式流量計(H40付属品)  クリックすると画像が拡大します

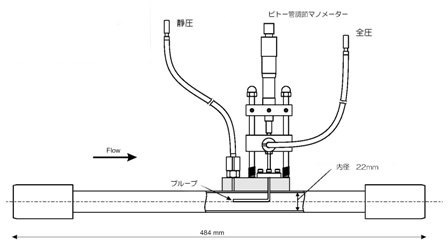

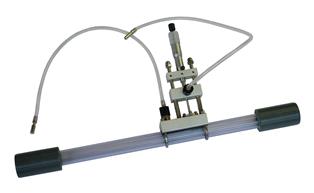

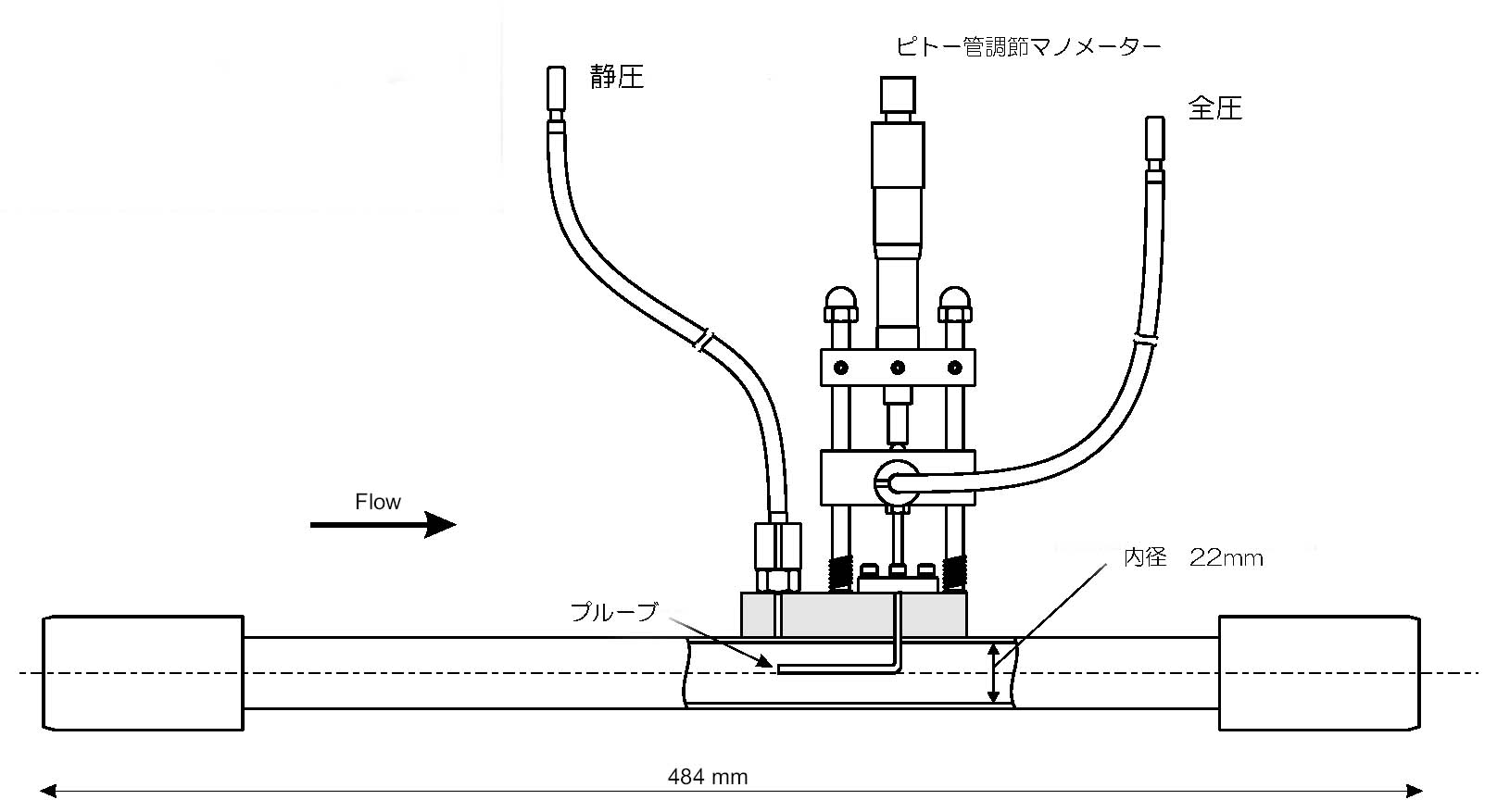

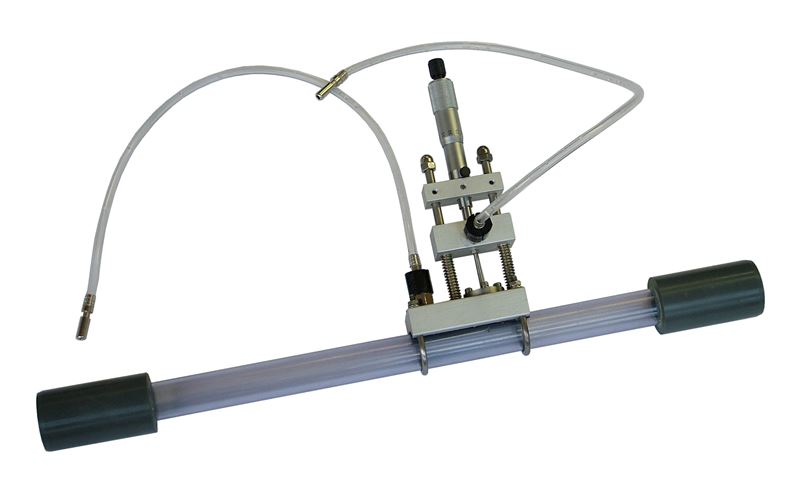

 H40a ピトー管式流量計(別売)  クリックすると画像が拡大します

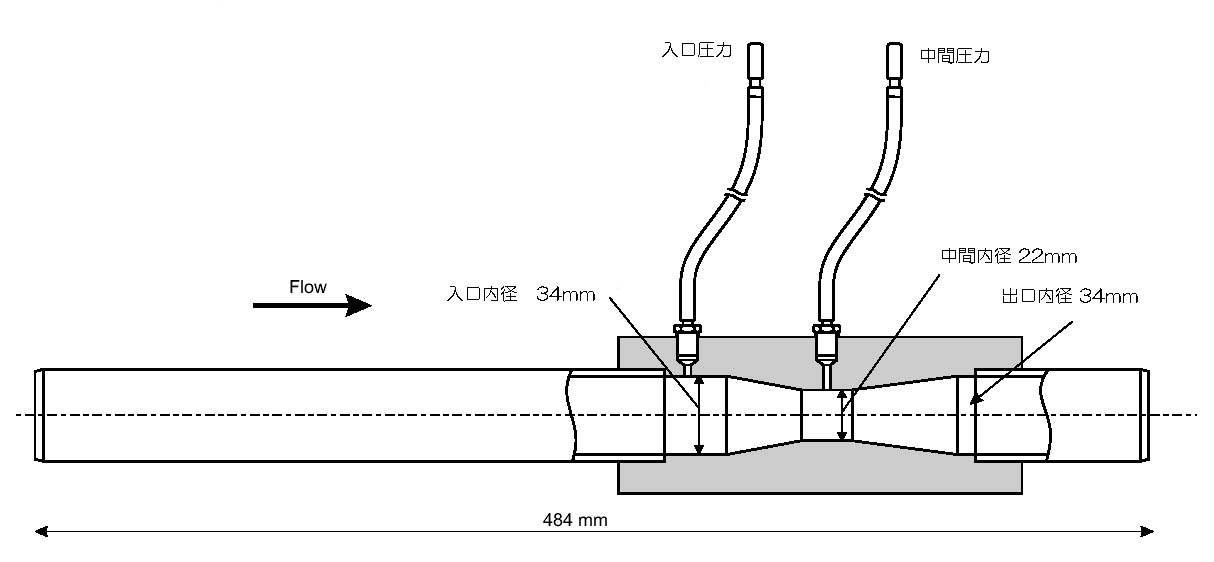

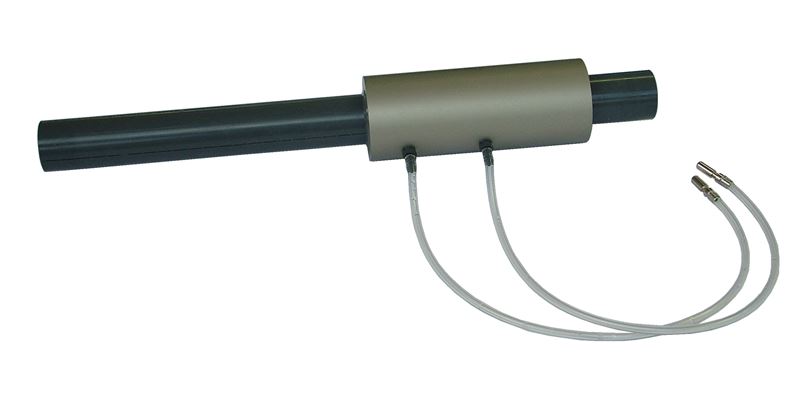

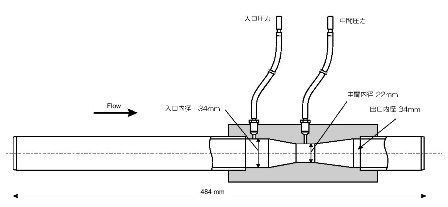

H40b ベンチュリ流量計(別売) クリックすると画像が拡大します

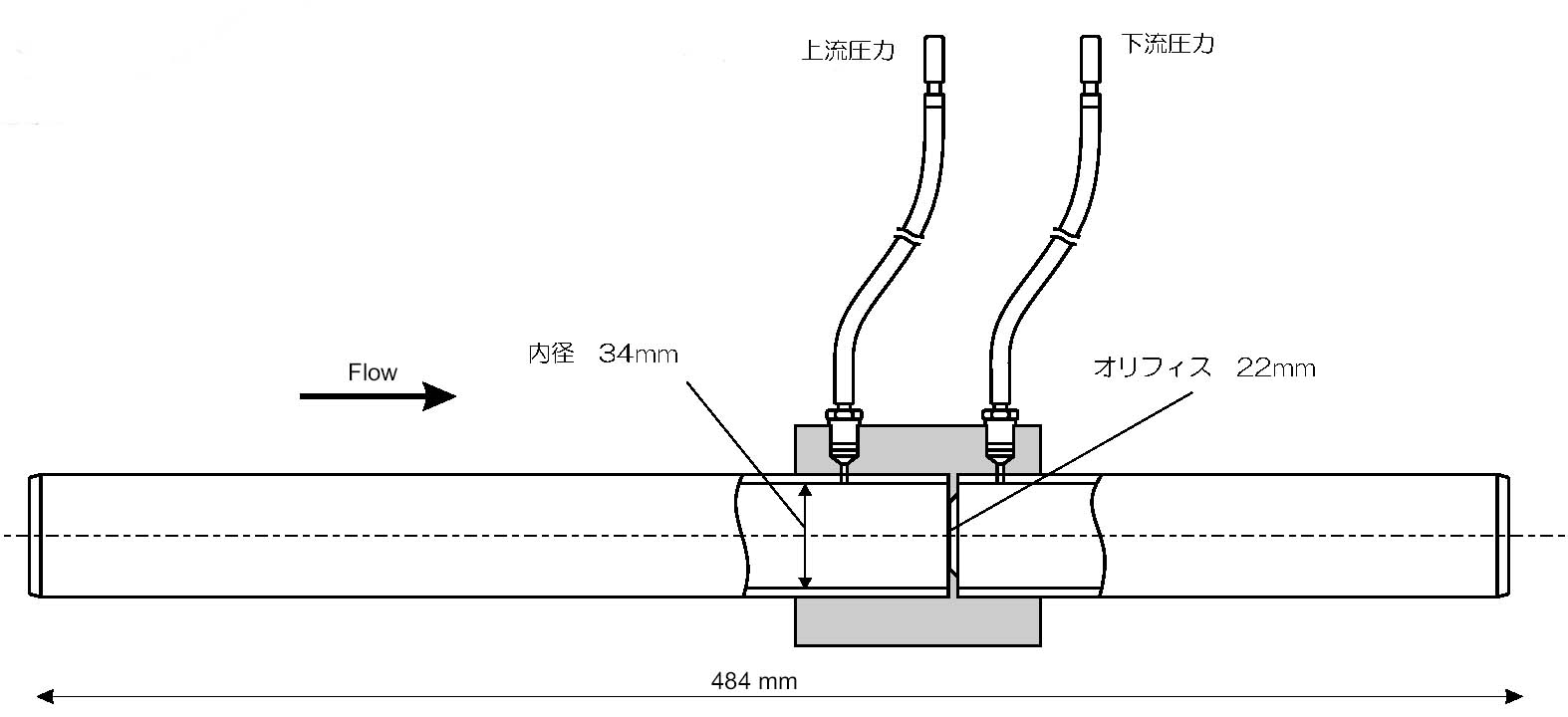

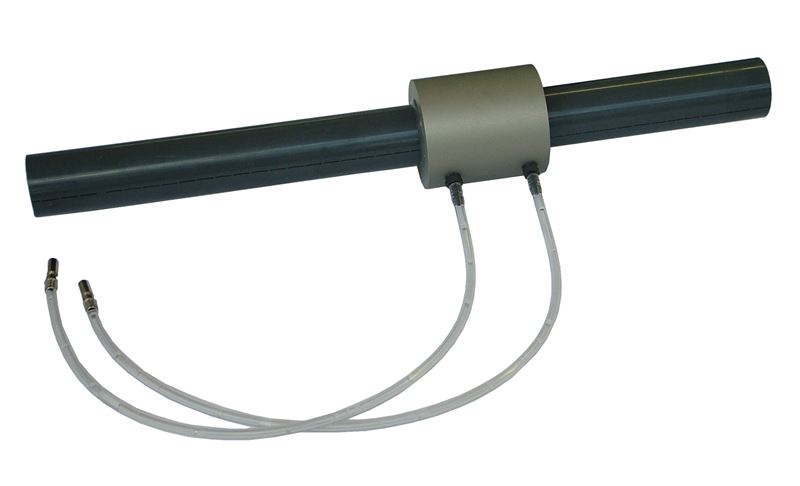

 H40c オリフィス流量計(別売) クリックすると画像が拡大します
