H400 キャビテーション実験装置
Cavitation Demonstration Unit
TecQuipment社 水理工学実験装置サイトへ




クリックすると画像が拡大します
ポンプやタービンで発生するキャビテーションの原因、現象を効率的に実験するための装置です。

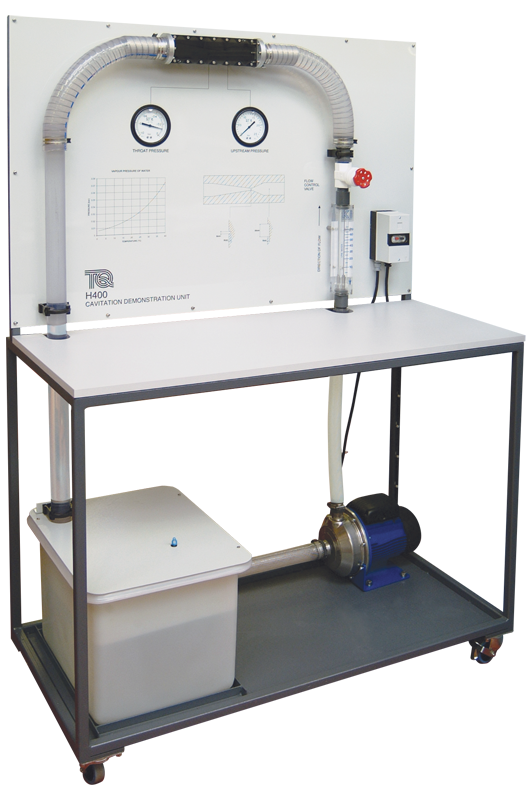

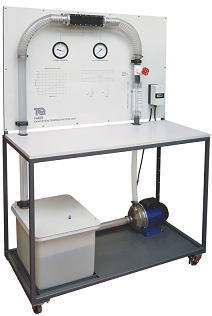

装置は水槽、電動ポンプ、流量調整バルブ、流量計、ベンチュリ管上流部圧力計と絞り部圧力計、ベンチュリ管(透明窓)で構成されています。
流量を調整しながらキャビテーションが発生する様子を容易に観察でき、水の温度・密度・圧力から算出される理論と実験からキャビテーションがどのように始まるか理解します。

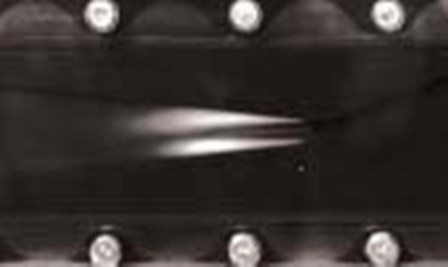

キャビテーション発生状況(中速)

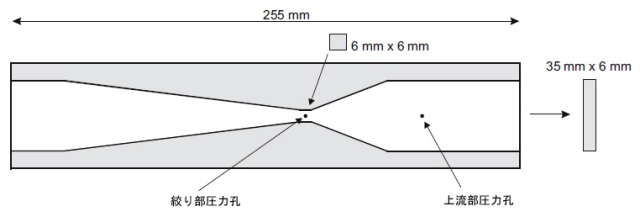

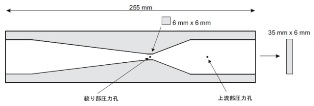

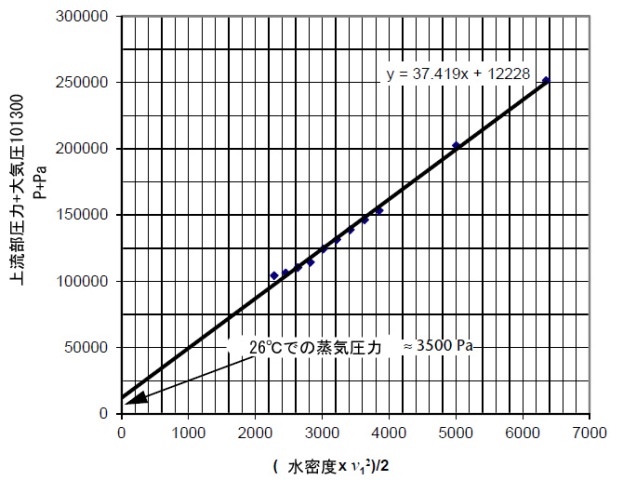

ベンチュリ管断面図 参考結果表(26℃、ρ=997、1013hPa)
クリックすると画像が拡大します

【実験項目】
ベンチュリの流れと圧力
異なる流量下におけるキャビテーション
キャビテーション発生の予測


H400 仕様
寸法・重量 :W1280 x D600 x H1840mm  約100kg
最大流量 :約45L/min
貯水タンク :最大52L
浮遊式流量計 :5L/min ~ 75L/min
ベンチュリ管 :絞り部6x6mm、上流部(入口)35x6mm
ポンプ最大出力 :約1kW
電源 :単相AC100V又はAC200V
推奨オプション(別売)
 ST1  ストロボスコープ
キセノンランプ式、電源AC100V又は充電式
