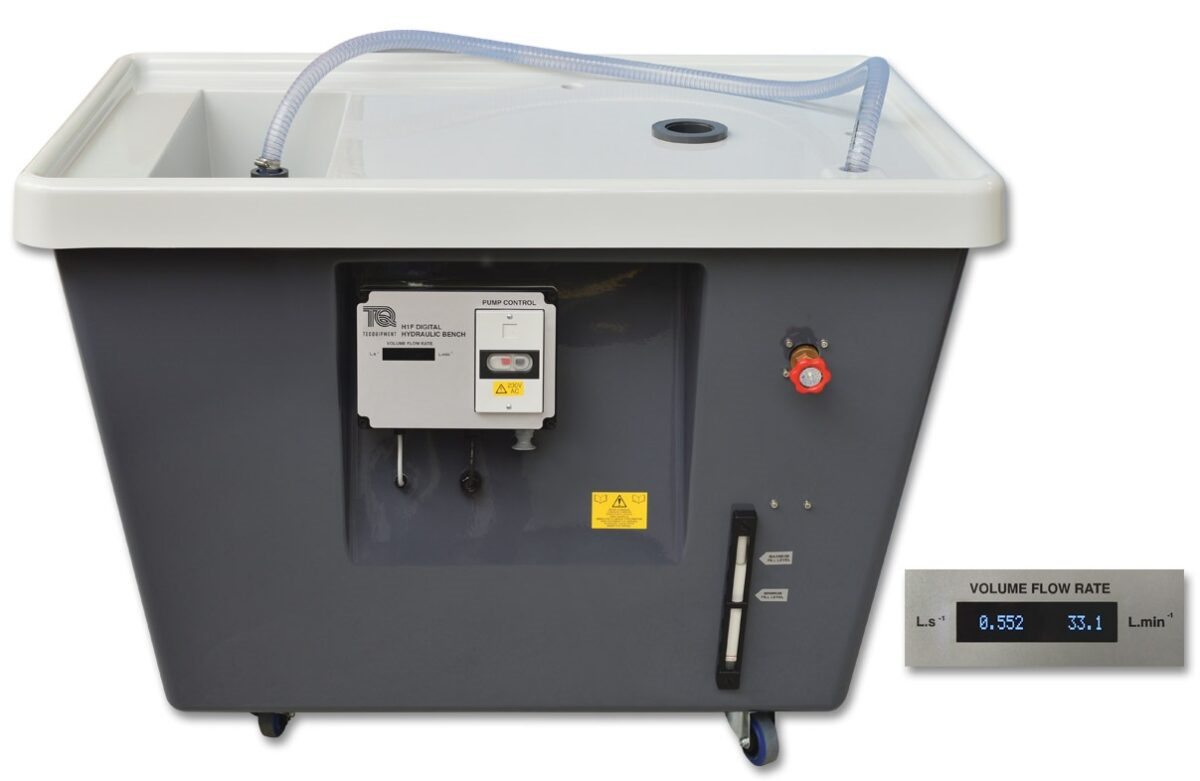

水理工学実験装置において、各種実験装置へ水を供給するための循環式給水装置です。
装置は、貯水タンクと電動ポンプ、流量調整バルブとデジタル式流量計で構成され、ポンプから吐出される水量をデジタル表示します。
また、コンパクトに設計された強化プラスチック製キャスター付きベンチは、さまざまな場所へ容易に移動することできます。
|
| |
| |
| H1F 仕様 |
|
| 貯水タンク容量 |
：100L～160L |
| 最大流量 |
：47 L/min |
| 最大圧力 |
：450 mbar |
| デジタル表示 |
：L/s と L/min |
| デジタル表示範囲 |
：5～55L/min |
| 分解能 |
：0.001 L/s と 0.1 L/min |
| 給水 |
：水道ホース等でベンチ上部より給水してください |
| 排水 |
：ハイドロリックベンチ下面に排水バルブがあります |
| 寸法・重量 |
：W1250xD780xH950mm 約50kg（乾燥時） |
| 電源 |
：単相AC100V 0.2kW |
|
|
 |
|
| |
| |
 |

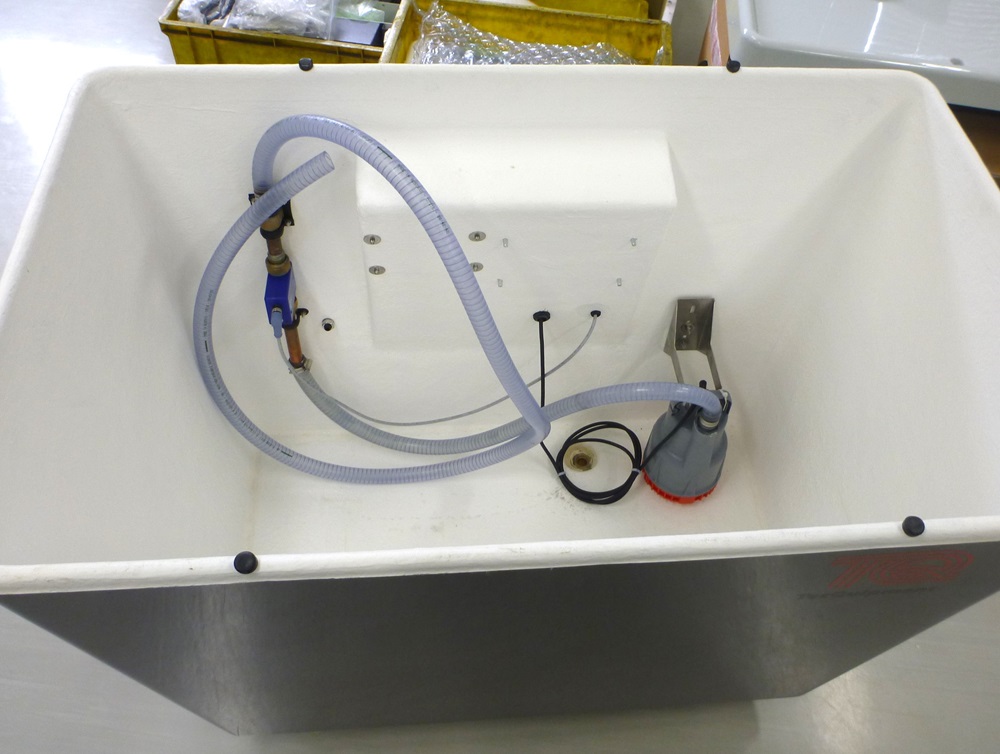

| ハイドロリックベンチ内部（H1F）参考写真 上部蓋を外した状態 |
| |
| |
| |
| 推奨オプション（別売） |
| H1L |
低流量計測器 |
| |
低流量計測用としてH1F給水ホースに接続します。
流量計測範囲：0.25~6.5L/min
分解能：0.001 L/sと 0.1 L/min
銅管外径：φ22mm
寸法・重量：W445 x D150 x H100mm 約2kg
電源：単相AC100V 1A 50/60Hz
|
|
 |
| |
 |

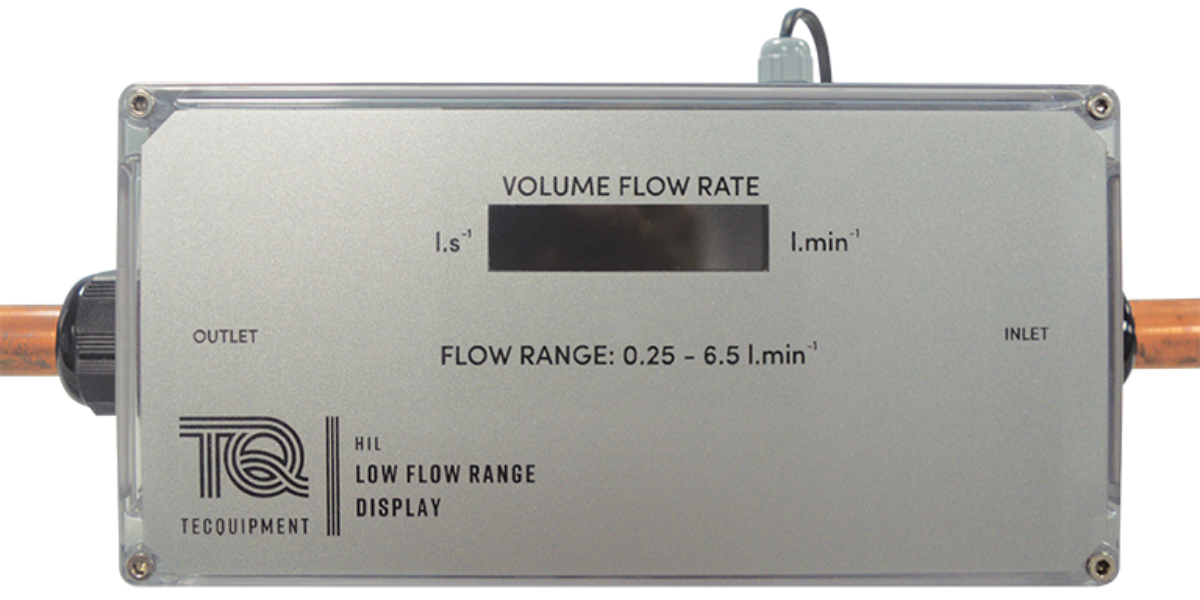

| H1L参考写真 |
H1FとH1Lを接続した参考写真 |
|
| クリックすると画像が拡大します |
| |
| |
| |
| |
| ハイドロリックベンチ上へ配置する製品 |
|
| |
クリックすると画像が拡大します |
H4 オリフィスの流れ実験装置
H5 ベンチュリメータ実験装置
H6 せき実験装置
H7 管摩擦損失実験装置
H8 ジェット流衝突実験装置
H10 流量計測実験装置
H13 渦流実験装置
H18 フランシスタービン実験装置
H19 ペルトンタービン実験装置
H31 水槌ポンプ実験装置
H33 オリフィス流れと噴流軌道実験装置
H34 配管のエネルギー損失実験装置
H40 流量計の特性実験装置 |
|
| |
| |
| |
| ハイドロリックベンチと離して配置する製品 |
|
| |
クリックすると画像が拡大します |
FC50-2.5 2.5M（53x120）開水路
H16 配管の圧力損失実験装置
H405 サージタンクとウォーターハンマー実験装置
H408 配管の損失水頭実験装置
|
|
| |
| |
| |
| |
| |
