H13 渦流実験装置
Vortex Apparatus
TecQuipment社 水理工学実験装置サイトへ




クリックすると画像が拡大します
様々なタイプの渦を作る透明容器です。
自然渦流、強制渦流を作り出し、その形状や運動を計測します。

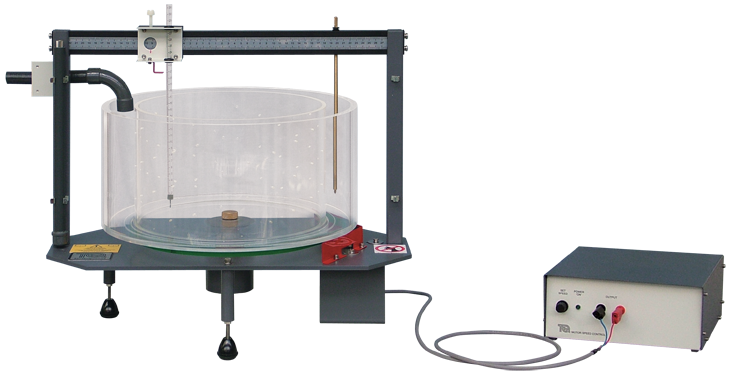

装置は可変速モータによって回転するW380mmの透明容器と取外し可能なW286mmの穴あき透明容器、トラバース式のピトー管と深さゲージで構成されています。
穴あきの透明容器を取付けた自然渦流、取外して強制渦流の実験を行います。


【実験項目】
自然・強制渦流の表面状況
強制渦流の全頭圧
理論値と実験値の比較

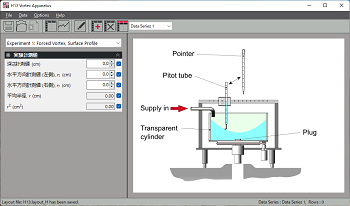

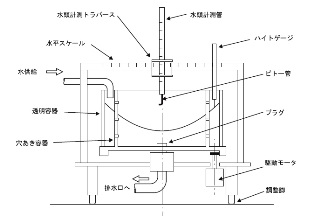

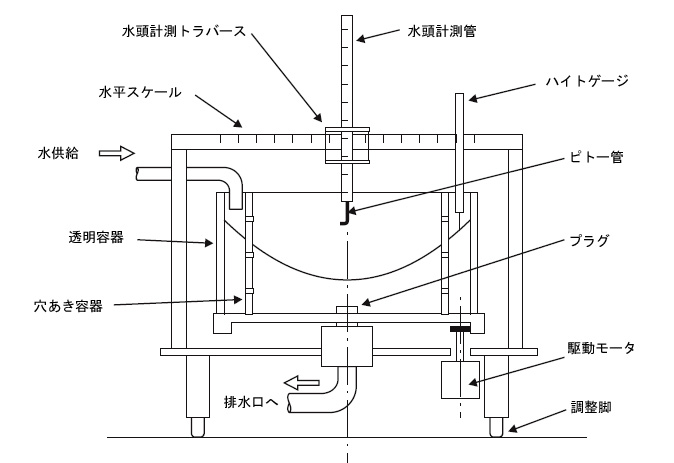

装置解説図

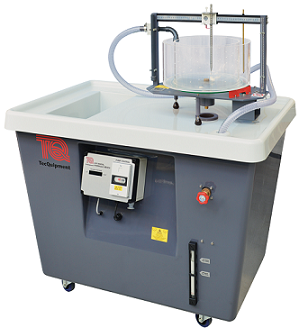

別売りのH1Fハイドロリックベンチ上に設置した写真
クリックすると画像が拡大します

 ページ上部に戻る

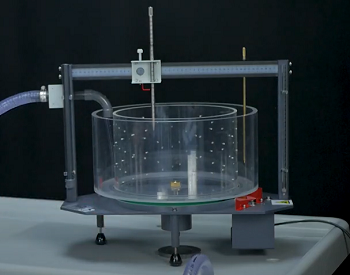

自然渦流実験参考写真
透明容器と穴あき容器を取付けた状態

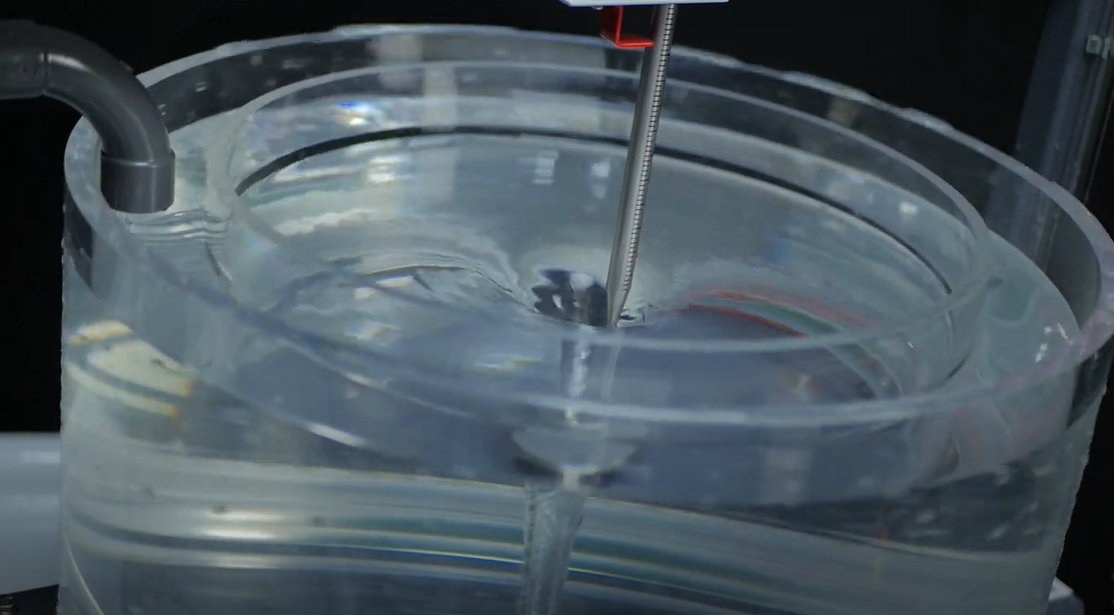

自然渦流実験参考写真
透明容器と穴あき容器が回転して自然渦流を作り出します

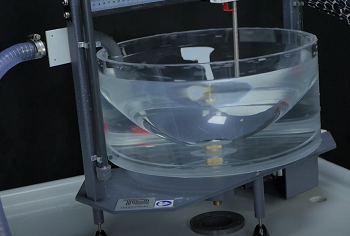

強制渦流実験参考写真
穴あき容器を取外した状態

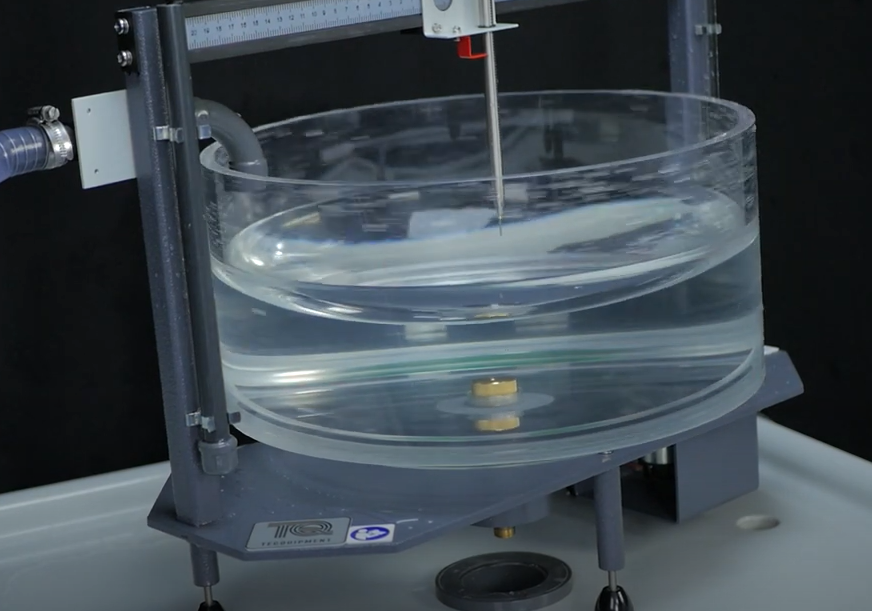

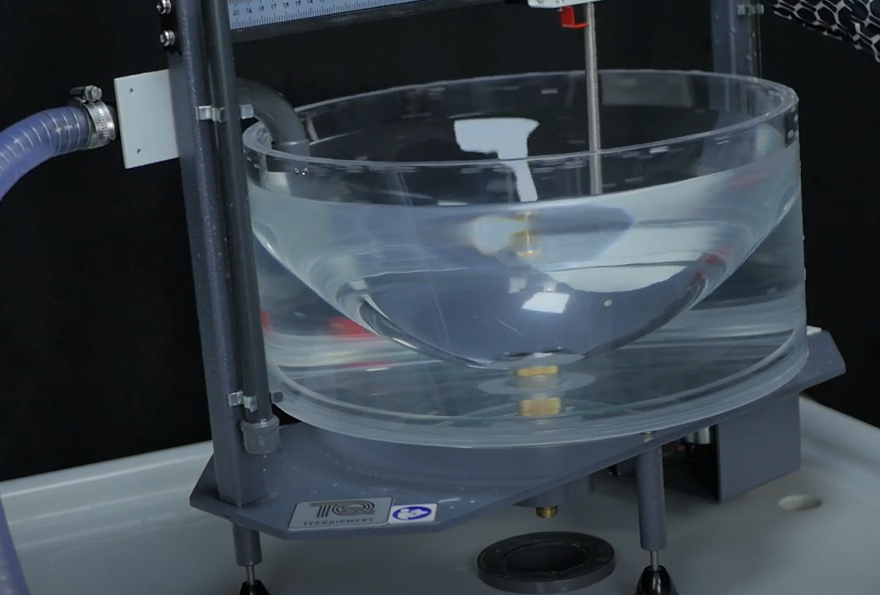

強制渦流実験参考写真
透明容器を回転して強制渦流を作り出します
 クリックすると画像が拡大します



H13 仕様
寸法・重量 :W650 x D400 x H600mm  約20kg
コントローラ寸法 :W250 x D270 x H100mm  約3.5kg
透明容器寸法 :約W380 x 深さ180mm
穴あき容器寸法 :約W286 x 深さ180mm
付属品 :ピトー管、深さゲージ(トラバース式)
水供給 :8L.min-1以上必要
コントローラ電源 :AC100V 50/60Hz
必須装置(別売)
 H1F  ハイドロリックベンチ
貯水タンクとポンプ、流量計で構成
実験装置へ水を循環供給し、その水量をデジタル表示します。
