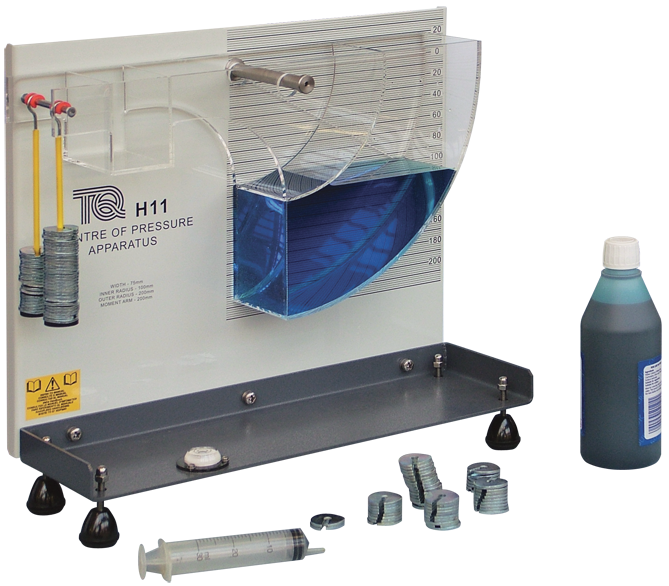

H11 静水圧実験装置
Centre of Pressure
TecQuipment社 水理工学実験装置サイトへ




クリックすると画像が拡大します

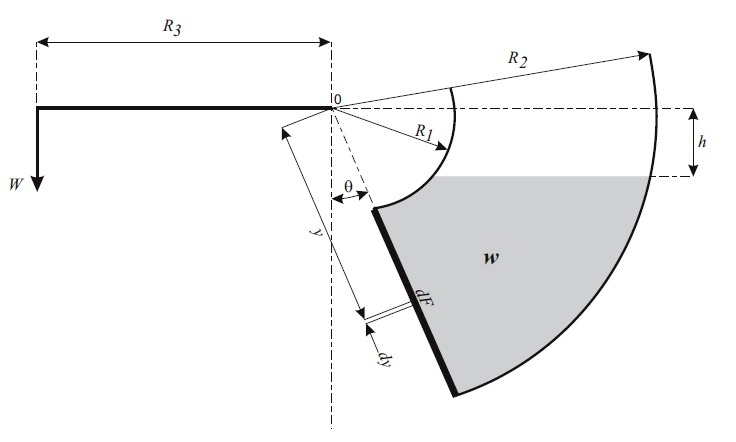

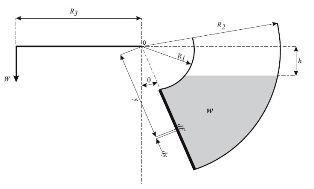

支点支持された四分円形状を持つ透明プラスチック容器の平面及び曲面に作用する全水圧とその作用点について実験を行います。
容器全体又は一部を水で満たし液体の持つ力を計測、理論値と比較します。


【実験項目】
異なる水深と全水圧
異なる水深と垂直平面における圧力の中心
異なる水深と傾斜角における圧力の中心


H11 仕様
寸法・重量 :W460 x D160 x H400mm  約4kg
四分円容器 :幅75mm
 内側半径100mm、外側半径200mm
 モーメントアーム長さ200mm
付属品 :10g重り100個
 重りハンガー2個
 染料水、注射器

クリックすると画像が拡大します
